Где находится диагностический разъём OBD на УАЗ Patriot
Коротко
По руководству по эксплуатации УАЗ Patriot (УАЗ Патриот): диагностический разъём — под крышкой монтажного блока на панели монтажного блока; под капотом на надставке брызговика правого колеса; в зависимости от комплектации — в салоне в передней части туннеля пола под центральной консолью; в салоне автомобиля в передней части туннеля пола под центральной консолью (в зависимости от комплектации, в салоне) и ещё 1.
Диагностический разъём
| Значение | Для какой версии / условия |
|---|---|

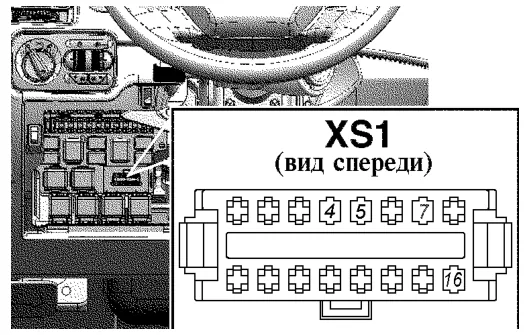

| под крышкой монтажного блока на панели монтажного блока[3] | — |
| под капотом на надставке брызговика правого колеса; в зависимости от комплектации — в салоне в передней части туннеля пола под центральной консолью[4] | — |

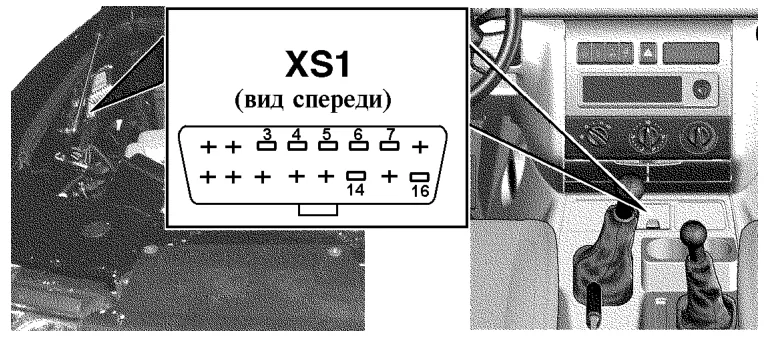

| в салоне автомобиля в передней части туннеля пола под центральной консолью[2] | в зависимости от комплектации, в салоне |
| под капотом на надставке брызговика правого колеса[2] | экологический класс 2/3, под капотом |
Руководства различаются по годам выпуска и комплектациям: сверяйтесь с изданием для вашего автомобиля — все издания собраны на странице «Руководство по эксплуатации УАЗ Patriot».
Вопросы и ответы
Где находится разъём OBD на УАЗ Patriot?
Диагностический разъём: под крышкой монтажного блока на панели монтажного блока; под капотом на надставке брызговика правого колеса; в зависимости от комплектации — в салоне в передней части туннеля пола под центральной консолью; в салоне автомобиля в передней части туннеля пола под центральной консолью (в зависимости от комплектации, в салоне); под капотом на надставке брызговика правого колеса (экологический класс 2/3, под капотом). Источник — руководство по эксплуатации, с. 83, 108, 177.
УАЗ Патриот: где находится разъём OBD?
Диагностический разъём: под крышкой монтажного блока на панели монтажного блока; под капотом на надставке брызговика правого колеса; в зависимости от комплектации — в салоне в передней части туннеля пола под центральной консолью; в салоне автомобиля в передней части туннеля пола под центральной консолью (в зависимости от комплектации, в салоне); под капотом на надставке брызговика правого колеса (экологический класс 2/3, под капотом). Источник — руководство по эксплуатации, с. 83, 108, 177.
Источники
- ↑ Руководство по эксплуатации УАЗ Patriot (УАЗ Patriot 2014, РЭ 05808600.132-2011 изд. 5), стр. 135
- ↑ a b c Руководство по эксплуатации УАЗ Patriot, 2011, стр. 108, 126
- ↑ Руководство по эксплуатации УАЗ Patriot (УАЗ Патриот/Пикап 2024+, состояние на 10.12.2024), стр. 177
- ↑ Руководство по эксплуатации УАЗ Patriot (УАЗ Patriot 3163, 2007 (ред. 14.04.2008)), стр. 83
