Предохранители и реле GAC GS8 (2016–2026)
Блоки предохранителей GAC GS8: Блок предохранителей приборной панели — под приборной панелью за отделением для хранения мелочей (перчаточным ящиком) (стр. 290); Блок предохранителей моторного отсека — под капотом, за крышкой блока, фиксируемой защелками (стр. 290). За что отвечают: прикуриватель, розетка 12 В — IF01 (20 А, блок в салоне, стр. 277); магнитола, аудиосистема — IF48 (30 А, блок в салоне, стр. 279); стоп-сигналы — EF18 (7,5 А, блок в моторном отсеке, стр. 281); ближний свет — EF34 (10 А, блок в моторном отсеке, стр. 255); дальний свет — реле ER09 (блок в моторном отсеке, стр. 256); топливный насос (бензонасос) — EF16 (20 А, блок в моторном отсеке, стр. 281). Номера и номиналы — по руководству по эксплуатации.[1][2]
Относится к: GAC GS8
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель IF01 (20 А) предохранитель IF05 (20 А) предохранитель IF24 (25 А) | салон, [2] салон, [2] салон, [1] |
| Топливный насос (бензонасос) | предохранитель EF16 (20 А) предохранитель EF20 (15 А) реле ER14 реле Реле ER03 | моторный отсек, [2] моторный отсек, [1] [2] моторный отсек, [1] |
| Стартер | предохранитель EF25 (30 А) реле ER15 реле ER16 | моторный отсек, [2] [2] [2] |
| Кондиционер | реле ER04 | [2] |
| Звуковой сигнал | предохранитель EF12 (15 А) реле ER03 | моторный отсек, [2] [2] |
| Обогрев заднего стекла | предохранитель EF28 (40 А) | моторный отсек, [2] |
| Магнитола, аудиосистема | предохранитель IF48 (30 А) | салон, [2] |
| Стоп-сигналы | предохранитель EF18 (7,5 А) | моторный отсек, [2] |
| Ближний свет | предохранитель EF34 (10 А) предохранитель EF35 (10 А) реле Реле ER07 | моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Дальний свет | реле ER09 | моторный отсек, [1] |
| Стеклоочиститель | предохранитель EF17 (20 А) реле ER01 | моторный отсек, [2] моторный отсек, [1] |
| Комбинация приборов | предохранитель IF01 (20 А) предохранитель IF05 (20 А) предохранитель IF51 (25 А) предохранитель IF44 (30 А) | салон, [2] салон, [2] салон, [2] салон, [2] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
- IF01
- IF0520
- IF0920
- IF1320
- IF167,5
- IF1710
- IF1820
- IF2030
- IF217,5
- IF227,5
- IF3030
- IF3410
- IF3730
- IF41
- IF4430
- IF4530
- IF4630
- IF4830
- IF5125
- IF5620
Моторный отсек
- EF01150
- EF0280
- EF047,5
- EF0450
- EF0530
- EF077,5
- EF0820
- EF1215
- EF1530
- EF1620
- EF1720
- EF187,5
- EF2015
- EF2315
- EF2340
- EF2430
- EF2530
- EF2640
- EF2740
- EF2840
- EF3115
- EF3360
- EF3410
- EF3510
- EF3615
- EF4220
- EF4420
- EF4840
- EF5040
7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)80 А — прозрачный (Maxi)
Все данные из руководства
72 значения · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Блок предохранителей приборной панели | под приборной панелью за отделением для хранения мелочей (перчаточным ящиком)[2] # | GS8 II (2021–now) |
| Блок предохранителей моторного отсека | под капотом, за крышкой блока, фиксируемой защелками[2] # | GS8 II (2021–now) |
| Блок предохранителей приборной панели | Блок предохранителей приборной панели[1] # | GS8 (2019) |
| Блок предохранителей | Блок предохранителей в переднем отсеке салона[1] # | GS8 (2019) |
| Прикуриватель | 20 A[2] # | IF01, блок под приборной панелью, GS8 II |
| Розетка 12 В в багажном отделении | 20 A[2] # | IF05, блок под приборной панелью, GS8 II |
| Топливный насос | 20 A[2] # | EF16, блок моторного отсека, GS8 II |
| Топливный насос | 15 A[1] # | EF20, блок моторного отсека, GS8 (2019) |
| Блок управления двигателем | 7,5 A[2] # | EF04, блок моторного отсека, GS8 II |
| Катушки зажигания 1–4 | 15 A[2] # | EF36, блок моторного отсека, GS8 II |
| Катушки зажигания 1–4 | 15 A[1] # | EF31, блок моторного отсека, GS8 (2019) |
| Главный предохранитель | 150 A[1] # | EF01, блок моторного отсека, GS8 (2019) |
| Электроусилитель рулевого механизма | 80 A[1] # | EF02, блок моторного отсека, GS8 (2019) |
| Охлаждающий вентилятор | 50 A[1] # | EF04, блок моторного отсека, GS8 (2019) |
| Контроллер вентилятора охлаждения | 60 A[2] # | EF33, блок моторного отсека, GS8 II |
| Передний вентилятор | 20 A[1] # | EF08, блок моторного отсека, GS8 (2019) |
| Задний вентилятор | 30 A[1] # | EF05, блок моторного отсека, GS8 (2019) |
| Вентилятор обдува задней части салона | 40 A[2] # | EF50, блок моторного отсека, GS8 II |
| Обогреватель заднего стекла и наружных зеркал | 40 A[2] # | EF28, блок моторного отсека, GS8 II |
| Обогрев наружных зеркал заднего вида | 7,5 A[2] # | EF07, блок моторного отсека, GS8 II |
| Звуковой сигнал | 15 A[2] # | EF12, блок моторного отсека, GS8 II |
| Гудок / реле гудка | 15 A[1] # | EF23, блок моторного отсека, GS8 (2019) |
| Фонарь ближнего света, левая фара | 10 A[1] # | EF34, блок моторного отсека, GS8 (2019) |
| Фонарь ближнего света, правая фара | 10 A[1] # | EF35, блок моторного отсека, GS8 (2019) |
| Левая передняя блок-фара | 20 A[2] # | EF44, блок моторного отсека, GS8 II |
| Правая передняя блок-фара | 20 A[2] # | EF42, блок моторного отсека, GS8 II |
| Стеклоочиститель (электродвигатель и реле) | 20 A[2] # | EF17, блок моторного отсека, GS8 II |
| Выключатель стоп-сигналов | 7,5 A[2] # | EF18, блок моторного отсека, GS8 II |
| Катушка возбуждения стартера / ЭБУ двигателя / ЭБУ КПП 8AT | 30 A[2] # | EF25, блок моторного отсека, GS8 II |
| Питание IG1 | 30 A[2] # | EF24, блок моторного отсека, GS8 II |
| Питание АСС | 40 A[2] # | EF26, блок моторного отсека, GS8 II |
| Питание IG2 | 10 A[2] # | IF50, блок под приборной панелью, GS8 II |
| Система курсовой устойчивости и стояночный тормоз | 40 A[2] # | EF23, блок моторного отсека, GS8 II |
| Система курсовой устойчивости и стояночный тормоз | 40 / 60 A[2] # | EF48, блок моторного отсека, GS8 II |
| HVAC (вентилятор климат-контроля) | 40 A[2] # | EF27, блок моторного отсека, GS8 II |
| Электропривод переключения передач | 30 A[2] # | EF15, блок моторного отсека, GS8 II |
| Электропривод двери багажного отделения | 30 A[2] # | IF44, блок под приборной панелью, GS8 II |
| Электрический хетчбек | 20 A[1] # | IF18, блок приборной панели, GS8 (2019) |
| Стеклоподъемники правые (автоматический режим) | 20 A[1] # | IF13, блок приборной панели, GS8 (2019) |
| Стеклоподъемники левые (автоматический режим) | 30 A[1] # | IF20, блок приборной панели, GS8 (2019) |
| Контроллер левой передней двери | 30 A[2] # | IF46, блок под приборной панелью, GS8 II |
| Контроллер правой передней двери | 30 A[2] # | IF45, блок под приборной панелью, GS8 II |
| Диагностический разъем OBD | 10 A[2] # | IF41, блок под приборной панелью, GS8 II |
| Интерфейс диагностики OBD | 7,5 A[1] # | IF16, блок приборной панели, GS8 (2019) |
| Блок управления подушкой безопасности | 10 A[1] # | IF34, блок приборной панели, GS8 (2019) |
| Блок управления системы пассивной безопасности | 10 A[2] # | IF17, блок под приборной панелью, GS8 II |
| Блок управления мультимедийной системой | 30 A[2] # | IF48, блок под приборной панелью, GS8 II |
| Блок управления аудио | 20 A[1] # | IF09, блок приборной панели, GS8 (2019) |
| Панорамный люк (контроллер) | 20 A[2] # | IF55, блок под приборной панелью, GS8 II |
| Электроусилитель руля | 7,5 A[2] # | IF22, блок под приборной панелью, GS8 II |
| Блок управления ESP и стояночной тормозной системы | 7,5 A[2] # | IF21, блок под приборной панелью, GS8 II |
| ЭБУ коробки передач 8AT | 30 A[2] # | IF37, блок под приборной панелью, GS8 II |
| Система полного привода | 30 A[2] # | IF30, блок под приборной панелью, GS8 II |
| Реле стеклоочистителя | ER01[1] # | блок моторного отсека, GS8 (2019) |
| Реле звукового сигнала | ER03[2] # | блок моторного отсека, GS8 II |
| Реле компрессора кондиционера | ER04[2] # | блок моторного отсека, GS8 II |
| Реле вентилятора охлаждения | ER09[2] # | блок моторного отсека, GS8 II |
| Реле топливного насоса | ER14[2] # | блок моторного отсека, GS8 II |
| Реле стартера 1 | ER15[2] # | блок моторного отсека, GS8 II |
| Реле стартера 2 | ER16[2] # | блок моторного отсека, GS8 II |
| Главное реле | ER17[2] # | блок моторного отсека, GS8 II |
| Реле АСС | IR01[2] # | блок под приборной панелью, GS8 II |
| Реле IG1 | IR04[2] # | блок под приборной панелью, GS8 II |
| Реле IG2 | IR07[2] # | блок под приборной панелью, GS8 II |
| Реле IG2 | IR01[1] # | блок приборной панели, GS8 (2019) |
| Реле ACC | IR02[1] # | блок приборной панели, GS8 (2019) |
| Реле IG1 | IR03[1] # | блок приборной панели, GS8 (2019) |
| Реле блокировки крышки топливного бака | IR04[1] # | блок приборной панели, GS8 (2019) |
| Реле фонарей ближнего света | ER07[1] # | блок моторного отсека, GS8 (2019) |
| Реле фонарей дальнего света | ER09[1] # | блок моторного отсека, GS8 (2019) |
| Реле пуска 1 | ER16[1] # | блок моторного отсека, GS8 (2019) |
| Реле топливного насоса | ER03[1] # | блок моторного отсека, GS8 (2019) |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
В GAC GS8 II (с 2021 года) блок предохранителей приборной панели расположен под приборной панелью, за отделением для хранения мелочей (перчаточным ящиком) — руководство 2021 года, стр. 290. Блок в моторном отсеке находится под капотом, за крышкой, которая фиксируется защелками.
В руководстве 2019 года указаны блок предохранителей приборной панели и блок предохранителей в переднем отсеке салона (стр. 241). Расположение и состав позиций различаются по годам выпуска — сверяйте с инструкцией своей комплектации.
Номиналы и назначение
Каждая позиция в блоке защищает конкретную цепь: например, в GS8 II предохранитель EF16 моторного отсека на 20 A защищает топливный насос, EF04 на 7,5 A — блок управления двигателем, а IF01 салонного блока на 20 A — прикуриватель.
В моторном отсеке стоят и силовые предохранители: главный предохранитель EF01 в GS8 (2019) рассчитан на 150 A, EF02 на 80 A обслуживает рулевой механизм с электроусилителем. Реле (ER — в моторном отсеке, IR — в салоне) коммутируют цепи стартера, топливного насоса, вентиляторов, светотехники и звукового сигнала.
Обратите внимание
ВажноНе использовать предохранители с номинальным током выше указанного; не заменять предохранитель проволокой или скрепкой; не использовать предохранитель повторно (руководство GS8 II, стр. 291).
ВажноНе использовать мойку высокого давления для мытья блока предохранителей моторного отсека (руководство GS8 II, стр. 290).
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей в GAC GS8?
В GS8 II (с 2021 года) салонный блок — под приборной панелью за перчаточным ящиком, блок в моторном отсеке — под капотом за крышкой на защелках.
Какой предохранитель отвечает за прикуриватель GAC GS8?
В GS8 II прикуриватель защищен предохранителем IF01 салонного блока на 20 A.
Какой предохранитель отвечает за топливный насос?
В GS8 II — EF16 моторного отсека на 20 A; в GS8 2019 года — EF20 на 15 A.
Какой предохранитель отвечает за прикуриватель и розетку 12 В в GS8 2019 года?
Предохранитель IF24 салонного блока на 25 A обслуживает передний и задний вспомогательные источники питания 12 В и прикуриватель.
Где реле стартера и топливного насоса?
В GS8 II реле стартера 1 и 2 (ER15, ER16), реле топливного насоса (ER14) и главное реле (ER17) находятся в блоке моторного отсека.
Можно ли ставить предохранитель большего номинала?
Нет, производитель не допускает предохранители с номинальным током выше указанного, замену проволокой или скрепкой и повторное использование.
Источники
- ↑ a b c d e f g h i j и ещё 27 Руководство по эксплуатации GAC GS8, 2019, стр. 241, 252, 253, 255, 256
цитаты (27)
- стр. 241:
Предохранитель Блок предохранителей приборной панели => см. стр. 238
- стр. 241:
Блок предохранителей в переднем отсеке салона => см. стр. 241
- стр. 255:
EF20 15A Топливный насос
- стр. 255:
EF31 15A Катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4
- стр. 255:
EF01 150A Главный предохранитель
- стр. 255:
EF02 80A Блок управления рулевым механизмом с электроусилителем
- стр. 255:
EF04 50A Охлаждающий вентилятор
- стр. 255:
EF08 20A Передний вентилятор
- стр. 255:
EF05 30A Задний вентилятор
- стр. 255:
EF23 15A Гудок / реле гудка
- стр. 255:
EF34 10A Левая передняя комбинированная фара (фонарь ближнего света)
- стр. 255:
EF35 10A Правая передняя комбинированная фара (фонарь ближнего света)
- стр. 252:
IF18 20A Блок управления электрическим хетчбеком*
- стр. 252:
IF13 20A Электродвигатель для механизма перемещения правого переднего стекла (с регулярной кнопкой) / электродвигатель для механизма перемещения правого заднего стекла
- стр. 252:
IF20 30A Электродвигатель для механизма перемещения левого переднего стекла (с регулярной кнопкой) / электродвигатель для механизма перемещения левого заднего стекла
- стр. 252:
IF16 7.5A Интерфейс диагностики OBD
- стр. 253:
IF34 10A Блок управления подушкой безопасности
- стр. 252:
IF09 20A Блок управления аудио
- стр. 256:
ER01 — Реле стеклоочистителя
- стр. 253:
IR01 — Реле IG2
- стр. 253:
IR02 — Реле ACC
- стр. 253:
IR03 — Реле IG1
- стр. 253:
IR04 — Реле блокировки крышки бака для топлива
- стр. 256:
ER07 — Реле фонарей ближнего света
- стр. 256:
ER09 — Реле фонарей дальнего света
- стр. 256:
ER16 — Реле пуска 1
- стр. 256:
ER03 — Реле топливного насоса
- стр. 241:
- ↑ a b c d e f g h i j и ещё 56 Руководство по эксплуатации GAC GS8, 2021, стр. 277, 278, 279, 281, 282, 290
цитаты (45)
- стр. 290:
Откройте и извлеките отделение для хранения мелочей. Вы увидите блок предохранителей под приборной панелью
- стр. 290:

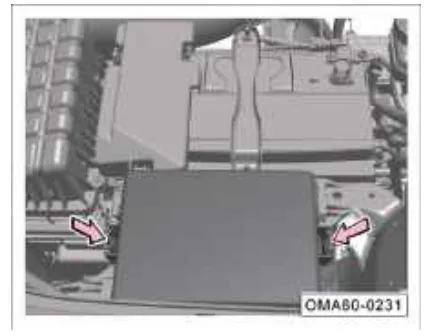

Нажмите на фиксаторы в направлениях, указанных стрелками, и раз-блокируйте крышку блока предохранителей
- стр. 277:
IF01 20 A Прикуриватель
- стр. 277:
IF05 20 A Дополнительная розетка питания 12 В в багажном отделении
- стр. 281:
EF16 20 A Топливный насос
- стр. 281:
EF04 7,5 A Блок управления двигателем
- стр. 282:
EF36 15 A Катушка зажигания 1 / Катушка зажигания 2 / Катушка зажигания 3 / Катушка зажигания 4
- стр. 281:
EF33 60 A Контроллер вентилятора охлаждения
- стр. 282:
EF50 40 A Вентилятор обдува задней части салона
- стр. 281:
EF28 40 A Обогреватель заднего стекла / обогреватель наружных зеркал заднего вида
- стр. 281:
EF07 7,5 A Нити обогрева наружных зеркал заднего вида
- стр. 281:
EF12 15 A Реле звукового сигнала (ER03) / звуковой сигнал
- стр. 282:
EF44 20 A Левая передняя блок-фара 1*
- стр. 282:
EF42 20 A Правая передняя блок-фара 1*
- стр. 281:
EF17 20 A Электродвигатель переднего стеклоочистите-ля / реле управления скоростью стеклоочистите-лей (ER11) / реле стеклоочистителей (ER12)
- стр. 281:
EF18 7,5 A Выключатель стоп-сигналов
- стр. 281:
EF25 30 A Катушка возбуждения стартера/ блок управ-ления двигателем / блок управления коробкой передач 8AT
- стр. 281:
EF24 30 A Питание IG1
- стр. 281:
EF26 40 A Питание АСС
- стр. 279:
IF51 25 A Разъем левого переднего сиденья (контроллер передних сидений / переключатель регулировки положения сиденья)
- стр. 281:
EF23 40 A Блок управления электронной системы под-держания курсовой устойчивости и стояноч-ной тормозной системы
- стр. 282:
EF48 40 A / 60 A Блок управления электронной системы под-держания курсовой устойчивости и стояноч-ной тормозной системы
- стр. 281:
EF27 40 A Блок HVAC системы климат-контроля (венти-лятор)
- стр. 281:
EF15 30 A Блок управления электроприводом переклю-чения передач
- стр. 279:
IF44 30 A Блок управления электроприводом двери багажного отделения
- стр. 279:
IF46 30 A Контроллер левой передней двери
- стр. 279:
IF45 30 A Контроллер правой передней двери
- стр. 278:
IF41 10 A Диагностический разъем OBD / электропривод замка дверцы топливного бака
- стр. 277:
IF17 10 A Блок управления системы пассивной безопасности
- стр. 279:
IF48 30 A Блок управления мультимедийной системой
- стр. 279:
IF56 20 A Солнцезащитная шторка панорамного люка*
- стр. 277:
IF22 7,5 A Блок управления электроусилителем руля* / контроллер селектора переключения передач
- стр. 277:
IF21 7,5 A Блок управления электронной системы поддержания курсовой устойчивости и стояночной тормозной системы
- стр. 278:
IF37 30 A Электронный блок управления коробкой передач 8AT / контроллер бортовой электроники
- стр. 278:
IF30 30 A Электронный блок управления системы полного привода
- стр. 282:
ER03 — Реле звукового сигнала
- стр. 282:
ER04 — Реле компрессора кондиционера
- стр. 282:
ER09 — Реле вентилятора охлаждения
- стр. 282:
ER14 — Реле топливного насоса
- стр. 282:
ER15 — Реле стартера 1
- стр. 282:
ER16 — Реле стартера 2
- стр. 282:
ER17 — Главное реле
- стр. 279:
IR01 — Реле АСС
- стр. 279:
IR04 — Реле IG1
- стр. 279:
IR07 — Реле IG2
- стр. 290:
