Предохранители и реле Lada Largus Cross: схема и назначение
Блок предохранителей Lada Largus Cross (Лада Ларгус Кросс): монтажный блок салона; монтажный блок моторного отсека; часть реле — внутри панели приборов (за монтажным блоком салона) (стр. 150). За что отвечают: прикуриватель, розетка 12 В — F38 (10 А, блок в моторном отсеке, стр. 115); магнитола, аудиосистема — F38 (10 А, блок в моторном отсеке, стр. 115); стоп-сигналы — F3 (10 А, блок в моторном отсеке, стр. 113); топливный насос (бензонасос) — F65 (15 А, блок в моторном отсеке, стр. 183); стеклоочиститель — F27 (20 А, блок в моторном отсеке, стр. 115); звуковой сигнал — F28 (15 А, блок в салоне, стр. 179). Номера и номиналы — по руководству по эксплуатации.[1][2]
Относится к: Lada Largus Cross
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель F38 (10 А) предохранитель F38 (10 А) предохранитель F33 (15 А) предохранитель F42 (15 А) | моторный отсек, [1] [1] салон, [2] салон, [2] |
| Топливный насос (бензонасос) | предохранитель F65 (15 А) | моторный отсек, [2] |
| Стартер | реле К9 (40 А) предохранитель F49 (30 А) | моторный отсек, [2] салон, [2] |
| Звуковой сигнал | предохранитель F28 (15 А) | салон, [2] |
| Магнитола, аудиосистема | предохранитель F38 (10 А) предохранитель F38 (10 А) | моторный отсек, [1] [1] |
| Стоп-сигналы | предохранитель F3 (10 А) | моторный отсек, [1] |
| Стеклоочиститель | предохранитель F27 (20 А) предохранитель F27 (20 А) реле K18 (40 А) | моторный отсек, [1] [1] салон, [2] |
| ABS | предохранитель F51 (25 А) предохранитель F57 (50 А) | моторный отсек, [2] моторный отсек, [2] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Моторный отсек
Другие места
10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный50 А — красный (Maxi)
Все данные из руководства
18 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| F27 (символ AP9), блок моторного отсека | 20A — электродвигатель заднего стеклоочистителя, комбинированный переключатель стеклоочистителя, стеклоомыватель, насос омывателя фар, выключатель фонаря заднего хода[1] # | — |
| F27 (символ AP9), блок моторного отсека | 20A — задний стеклоочиститель, стеклоомыватель, выключатель фонаря заднего хода[1] # | — |
| F38 (символ SP2), блок моторного отсека | 10А — аудиосистема, прикуриватель первого ряда сидений, плата реле системы освещения дневного движения[1] # | — |
| F38, блок моторного отсека | 10А — аудиосистема, прикуриватель первого ряда сидений[1] # | — |
| F3, блок моторного отсека | 10А — выключатель стоп-сигнала[1] # | — |
| F28, блок салона | 15А — звуковой сигнал[2] # | — |
| F15 (символ AP5), блок моторного отсека | 10А — ЭБУ АБС[1] # | — |
| F51, блок моторного отсека | 25А — контроллер антиблокировочной системы[2] # | — |
| F57, блок моторного отсека | 50А — контроллер антиблокировочной системы[2] # | — |
| F65, блок моторного отсека | 15А — модуль электробензонасоса с датчиком уровня топлива[2] # | — |
| F33, блок салона | 15А — розетка 12 В для водителя и переднего пассажира[2] # | — |
| F42, блок салона | 15А — розетка 12 В для задних пассажиров (в вариантном исполнении)[2] # | — |
| F44, блок салона | 15А — розетка 12 В багажника (в вариантном исполнении)[2] # | — |
| К9, блок моторного отсека | 40А — реле стартера[2] # | — |
| К18, блок салона | 20A — реле моторедуктора очистителя заднего стекла (в вариантном исполнении)[2] # | — |
| F39 (символ SP3), блок моторного отсека | 30А — панель управления климатической установкой, реле нагнетателя холодного воздуха[1] # | — |
| F9, блок моторного отсека | 10А — левая фара, щиток приборов, насос омывателя фар[1] # | — |
| F49, блок салона | 30А — стартер[2] # | — |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей

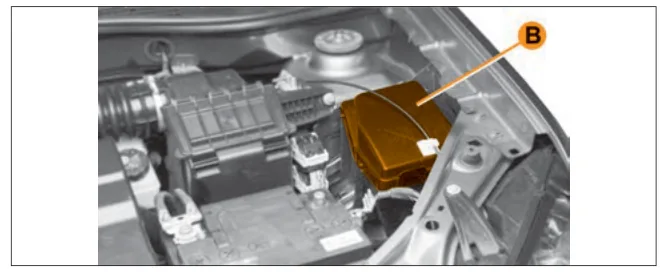

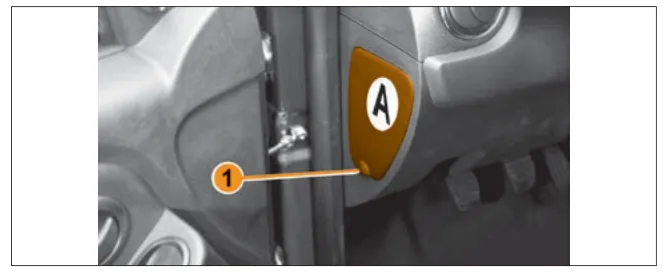

В Lada Largus Cross два монтажных блока: один в салоне (крышка A), второй в моторном отсеке (блок B, под крышкой). Часть реле размещена отдельно — внутри панели приборов, за монтажным блоком салона.
Состав и назначение предохранителей различаются между блоками: одинаковые номера F в салоне и в моторном отсеке защищают разные цепи. Номер и номинал нужного элемента указаны на крышке блока и в руководстве (приложение 4).
Какие предохранители за что отвечают
Цепи стеклоочистителей, омывателей, света, аудиосистемы, прикуривателя, АБС, бензонасоса и климатической установки распределены по отдельным предохранителям с индивидуальными номерами. Например, F38 в блоке моторного отсека защищает аудиосистему и прикуриватель первого ряда, F3 — выключатель стоп-сигнала, F65 — модуль электробензонасоса.
Реле также имеют собственные номера: К9 в блоке моторного отсека — реле стартера, К18 в салоне — реле моторедуктора очистителя заднего стекла, К10 — реле звукового сигнала. Полный перечень — в таблице и в приложении 4 руководства.
Номиналы и замена
Каждый предохранитель имеет номинальный ток от 5A до 70A в зависимости от защищаемой цепи: силовые цепи (потребители бортовой электросети) — 70А, стартер — 30А, цепи управления — 5А. Установка предохранителя с большим значением номинального тока, чем указано в приложении 4 руководства, может вызвать перегрев электрической сети с риском возникновения пожара.
Обратите внимание
ВажноПредохранитель с большим значением номинального тока, чем указано в приложении 4 руководства, может вызвать перегрев электрической сети (риск возникновения пожара).
Скачать и распечатать
Частые вопросы
Где находятся блоки предохранителей на Lada Largus Cross?
Один блок в салоне (крышка A), второй — в моторном отсеке (блок B). Часть реле расположена внутри панели приборов, за монтажным блоком салона.
Какой предохранитель отвечает за задний стеклоочиститель на Ларгус Кросс?
F27 (символ AP9) на 20A в блоке моторного отсека — он также защищает стеклоомыватель, насос омывателя фар и выключатель фонаря заднего хода. Реле моторедуктора очистителя заднего стекла — K18 в салоне (в вариантном исполнении).
Какой предохранитель прикуривателя на Ларгус Кросс?
F38 на 10А в блоке моторного отсека — защищает аудиосистему и прикуриватель первого ряда сидений. Розетка 12 В для водителя и переднего пассажира в салоне — предохранитель F33 на 15А.
Какой предохранитель стоп-сигнала на Ларгус Кросс?
F3 на 10А в блоке моторного отсека защищает выключатель стоп-сигнала.
Какой предохранитель звукового сигнала на Ларгус Кросс?
F28 на 15А в монтажном блоке салона. Реле звукового сигнала К10 на 20А находится в блоке моторного отсека.
Где реле стартера и предохранитель АБС на Ларгус Кросс?
Реле стартера — К9 на 40А в блоке моторного отсека. За АБС отвечают предохранители F15 (10А, ЭБУ АБС), F51 (25А) и F57 (50А, контроллер АБС) в блоке моторного отсека.
