Предохранители и реле Mercedes-Benz E-класс: расположение блоков и замена
У Mercedes-Benz E-класса блоки предохранителей находятся в моторном отсеке на стороне водителя, на панели приборов, в пространстве для ног переднего пассажира и в багажнике. Автомобили с автоматической коробкой передач нельзя пускать буксировкой — используйте пуск от внешнего источника питания.[1][2]
Относится к: Mercedes-Benz E-класс
Оценка страницы и ссылки

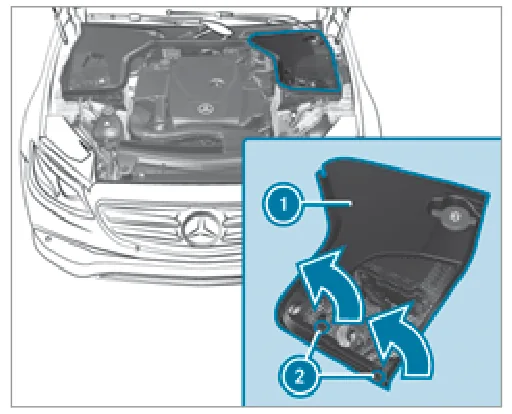

Где расположены блоки предохранителей
Данные из руководства
| Параметр | Значение | Условие |
|---|---|---|
| Блок предохранителей | в моторном отсеке на стороне водителя[1] # | W213 (2022) |
| Блок предохранителей | на панели приборов на стороне водителя[1] # | W213 (2022) |
| Блок предохранителей | в пространстве для ног переднего пассажира[1] # | W213 (2022) |
| Блок предохранителей | в багажнике справа по направлению движения[1] # | W213 (2022) |
| Блок предохранителей | в багажнике[1] # | W213 (2022) |
| Коробка предохранителей | в моторном отсеке со стороны водителя[2] # | W214 (2024) |
| Коробка предохранителей | на передней панели со стороны водителя[2] # | W214 (2024) |
| Коробка предохранителей | в пространстве для ног переднего пассажира[2] # | W214 (2024) |
| Коробка предохранителей | в багажнике[2] # | W214 (2024) |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
В E-классе седан W213 (2022) блоки предохранителей расположены в четырёх местах: в моторном отсеке на стороне водителя, на панели приборов на стороне водителя, в пространстве для ног переднего пассажира и в багажнике справа по направлению движения. В руководстве 2022 года также указан блок предохранителей в багажнике.
В E-классе седан W214 (2024) перечень аналогичный: коробки предохранителей находятся в моторном отсеке со стороны водителя, на передней панели со стороны водителя, в пространстве для ног переднего пассажира и в багажнике.
Замена предохранителей
Перед заменой предохранителей автомобиль должен быть зафиксирован, потребители и двигатель выключены. Неисправные предохранители заменяются новыми с надлежащей силой тока.
По руководству 2024 года замена неисправного предохранителя перемычкой или предохранителем с большей силой тока может привести к перегрузке проводов и пожару.
Порядок действий
- Передвиньте крышку положительного контактного вывода на выводе для пуска двигателя от внешнего источника питания в направлении стрелки.
- Соедините положительный контакт автомобиля с положительным полюсом АКБ другого автомобиля пусковым/зарядным кабелем, начиная с положительного контакта своего автомобиля.
- Соедините отрицательный полюс АКБ другого автомобиля с точкой массы своего автомобиля, начав с аккумуляторной батареи другого автомобиля.
- Перед отсоединением пусковых кабелей включите потребитель электроэнергии, например обогрев заднего стекла или освещение.
Обратите внимание
ВажноНе производите пуск двигателя буксировкой для автомобилей с автоматической коробкой передач.
ВажноПеред заменой предохранителей убедитесь, что автомобиль зафиксирован, потребители выключены, двигатель выключен.
ВажноВсегда заменяйте неисправные предохранители специфицированными новыми предохранителями с надлежащей силой тока.
ВажноЗамена неисправного предохранителя перемычкой или предохранителем с большей силой тока может привести к перегрузке проводов и пожару.
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей в Mercedes-Benz E-класс W213?
Блоки предохранителей расположены в моторном отсеке на стороне водителя, на панели приборов на стороне водителя, в пространстве для ног переднего пассажира и в багажнике справа по направлению движения.
Где блоки предохранителей в E-класс W214 2024 года?
Коробки предохранителей находятся в моторном отсеке со стороны водителя, на передней панели со стороны водителя, в пространстве для ног переднего пассажира и в багажнике.
Можно ли ставить предохранитель с большим номиналом?
Нет. Замена неисправного предохранителя перемычкой или предохранителем с большей силой тока может привести к перегрузке проводов и пожару.
Можно ли завести Mercedes-Benz E-класс с автоматической коробкой передач с буксира?
Нет, производитель не допускает пуск двигателя буксировкой для автомобилей с автоматической коробкой передач. Используется пуск двигателя от внешнего источника питания.
Как подключить пусковые кабели для пуска двигателя от внешнего источника питания?
Сначала соединяется положительный контакт автомобиля с положительным полюсом АКБ другого автомобиля, затем отрицательный полюс АКБ другого автомобиля с точкой массы своего автомобиля. Перед отсоединением кабелей включается потребитель электроэнергии, например обогрев заднего стекла.
Что сделать перед заменой предохранителя?
Убедиться, что автомобиль зафиксирован, потребители выключены, двигатель выключен.
Источники
- ↑ a b c d e f g h Руководство по эксплуатации Mercedes-Benz E-класс, 2022, стр. 384, 385
цитаты (5)
- стр. 385:
Электрические предохранители распределены по различным блокам предохранителей: R Блок предохранителей в моторном отсеке на стороне водителя
- стр. 385:
R Блок предохранителей на панели приборов на стороне водителя (/ стр. 383)
- стр. 385:
R Блок предохранителей в пространстве для ног переднего пассажира (/ стр. 383)
- стр. 385:
R Блок предохранителей в багажнике справа по направлению движения (/ стр. 383)
- стр. 384:
Схема расположения предохранителей: на блоке предохранителей в багажнике (/ стр. 383)
- стр. 385:
- ↑ a b c d e f Руководство по эксплуатации Mercedes-Benz E-класс, 2024, стр. 83
цитаты (4)
- стр. 83:
ЭЛЕКТРИЧЕСКИЕ ПРЕДОХРАНИТЕЛИ РАСПРЕДЕЛЕНЫ ПО РАЗЛИЧНЫМ КОРОБКАМ ПРЕДОХРАНИТЕЛЕЙ: R Коробка предохранителей в моторном отсеке со стороны водителя
- стр. 83:
R Коробка предохранителей на передней панели со стороны водителя (/ стр. 791)
- стр. 83:
R Коробка предохранителей в пространстве для ног переднего пассажира (/ стр. 792)
- стр. 83:
R Коробка предохранителей в багажнике (/ стр. 792)
- стр. 83:
