Предохранители и реле Peugeot 207 (2006–2015)

Блоки предохранителей Peugeot 207 (Пежо 207): моторный отсек — в моторном отсеке возле аккумуляторной батареи (слева) (стр. 153); панель приборов — под панелью приборов с левой стороны (стр. 151). За что отвечают: прикуриватель, розетка 12 В — F9 (30 А, блок в салоне, стр. 152); магнитола, аудиосистема — F8 (20 А, блок в салоне, стр. 152); ближний свет — F17 (15 А, блок в моторном отсеке, стр. 154); дальний свет — F15 (10 А, блок в моторном отсеке, стр. 154); стеклоподъёмники — F5 (30 А, блок в салоне, стр. 151); топливный насос (бензонасос) — F5 (15 А, блок в моторном отсеке, стр. 153). Номера и номиналы — по руководству по эксплуатации.^[1]

Относится к: Peugeot 207

Проверено 25.10.2026

К чему относятся цифры: Двигатель: 1,6 л.

Оценка страницы и ссылки

Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Прикуриватель, розетка 12 В	предохранитель F9 (30 А)	салон, ^[1]
Топливный насос (бензонасос)	предохранитель F5 (15 А)	моторный отсек, ^[1]
Стартер	предохранитель F8 (25 А)	моторный отсек, ^[1]
Кондиционер	предохранитель F4 (10 А) предохранитель F14 (15 А)	салон, ^[1] салон, ^[1]
Вентилятор радиатора	предохранитель MF6 (30 А) предохранитель MF1 (70 А) предохранитель F1 (20 А)	^[1] ^[1] моторный отсек, ^[1]
Звуковой сигнал	предохранитель F2 (15 А)	моторный отсек, ^[1]
Стеклоподъёмники	предохранитель F5 (30 А) предохранитель F6 (30 А)	салон, ^[1] салон, ^[1]
Обогрев заднего стекла	предохранитель F17 (40 А)	салон, ^[1]
Обогрев сидений	предохранитель G40 (20 А)	салон, ^[1]
Магнитола, аудиосистема	предохранитель F8 (20 А)	салон, ^[1]
Ближний свет	предохранитель F17 (15 А) предохранитель F18 (15 А)	моторный отсек, ^[1] моторный отсек, ^[1]
Дальний свет	предохранитель F15 (10 А) предохранитель F16 (10 А)	моторный отсек, ^[1] моторный отсек, ^[1]
Стеклоочиститель	предохранитель F12 (30 А) предохранитель F1 (15 А)	моторный отсек, ^[1] салон, ^[1]
Комбинация приборов	предохранитель F14 (15 А)	салон, ^[1]
ABS	предохранитель MF2 (20 А) предохранитель MF3 (20 А) предохранитель F9 (10 А) предохранитель F13 (5 А)	^[1] ^[1] моторный отсек, ^[1] салон, ^[1]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

F1
F2
F3
F4
F5
F6
F7
F8
F9
F1015
F11
F12
F13
F14
F15
F17
G39
G40
SH

Моторный отсек

15 А — синий30 А — зелёный

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

50 значений · условия, издания и страницы

Предохранители и реле Peugeot 207 (2006–2015): значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Блок предохранителей, расположение	в моторном отсеке возле аккумуляторной батареи (слева)^[1] #	моторный отсек
Блок предохранителей, расположение	под панелью приборов с левой стороны^[1] #	панель приборов
MF11	40 A — Электрический двигатель Valvetronic А^[1] #	блок 2, большие номиналы, двигатель 1,6 л THP 16V
MF6	30 A — Дополнительный вентилятор системы охлаждения двигателя А^[1] #	блок 1, большие номиналы, двигатель 1,6 л THP 16V
MF1	70 A — Вентилятор системы охлаждения А^[1] #	блок 1, большие номиналы
MF2	20 A/30 A — Насос системы ABS/ESP^[1] #	блок 1, большие номиналы
MF3	20 A/30 A — Электроклапаны ABS/ESP^[1] #	блок 1, большие номиналы
MF4	60 A — Питание интеллектуального коммутационного блока А^[1] #	блок 1, большие номиналы
MF5	60 A — Питание интеллектуального коммутационного блока А^[1] #	блок 1, большие номиналы
MF7	80 A — Блок предохранителей салона А^[1] #	блок 1, большие номиналы
MF8	30 A А^[1] #	блок 1, большие номиналы
MF9	80 A — Блок системы подогрева (на дизелях) А^[1] #	блок 2, большие номиналы
MF10	80 A — Электрический усилитель рулевого управления А^[1] #	блок 2, большие номиналы
F1	20 A — Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (дизели), ТНВД (дизели), датчик воды в дизтопливе, электроклапаны EGR, подогрев воздуха (дизели) А^[1] #	моторный отсек
F2	15 A — Звуковой сигнал А^[1] #	моторный отсек
F3	10 A — Омыватели ветрового и заднего стекол А^[1] #	моторный отсек
F4	20 A — Омыватель фар А^[1] #	моторный отсек
F5	15 A — Топливный насос (бензиновые двигатели), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V) А^[1] #	моторный отсек
F6	10 A — Датчик скорости движения автомобиля, автоматическая коробка передач А^[1] #	моторный отсек
F7	10 A — Электрический усилитель рулевого управления, реле коммутатора с системой защиты (дизели) А^[1] #	моторный отсек
F8	25 A — Выключатель стартера А^[1] #	моторный отсек
F9	10 A — ЭБУ систем ABS/ESP, контактор тормозной педали А^[1] #	моторный отсек
F10	30 A — Компоненты системы ЭСУД двигателя А^[1] #	моторный отсек
F11	40 A — Вентилятор системы кондиционирования воздуха А^[1] #	моторный отсек
F12	30 A — Медленная/быстрая скорость очистителя ветрового стекла А^[1] #	моторный отсек
F13	40 A — Питание интеллектуального коммутационного блока (+ после замка зажигания) А^[1] #	моторный отсек
F14	30 A — Подогреватель дизтоплива А^[1] #	моторный отсек
F15	10 A — Левая фара дальнего света А^[1] #	моторный отсек
F16	10 A — Правая фара дальнего света А^[1] #	моторный отсек
F17	15 A — Левая фара ближнего света А^[1] #	моторный отсек
F18	15 A — Правая фара ближнего света А^[1] #	моторный отсек
F1	15 A — Очиститель заднего стекла А^[1] #	панель приборов
F2	Свободен^[1] #	панель приборов
F3	5 A — ЭБУ подушек безопасности и пиротехнические натяжители А^[1] #	панель приборов
F4	10 A — Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос подачи присадки в сажевый фильтр (дизели) А^[1] #	панель приборов
F5	30 A — Электрические стеклоподъемники, задние импульсные электростеклоподъемники, шторка панорамной крыши (на SW) А^[1] #	панель приборов
F6	30 A — Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида А^[1] #	панель приборов
F7	5 A — Плафоны передний и задний, плафоны индивидуального освещения, подсветка козырька, подсветка перчаточного ящика А^[1] #	панель приборов
F8	20 A — Автомагнитола, радиотелефон, многофункциональный дисплей, часы, подрулевые переключатели, коммутационный блок прицепа^[1] #	панель приборов
F9	30 A — Розетка 12 В передняя, розетка 12 В задняя (SW) А^[1] #	панель приборов
F10	Свободен А^[1] #	панель приборов
F11	15 A — Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач А^[1] #	панель приборов
F12	15 A — Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля А^[1] #	панель приборов
F13	5 A — Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы А^[1] #	панель приборов
F14	15 A — Комбинация приборов, панель контрольных ламп ремней безопасности, корректор фар, кондиционер воздуха, система «свободные руки», ЭБУ парктроника, подушки безопасности А^[1] #	панель приборов
F15	30 A — Запирание замков А^[1] #	панель приборов
F17	40 A — Обогрев заднего стекла и наружных зеркал заднего вида А^[1] #	панель приборов
G39	20 A — Свободен А^[1] #	панель приборов
G40	20 A — Обогрев сидений водителя и пассажира А^[1] #	панель приборов
SH	Шунт PARC^[1] #	панель приборов

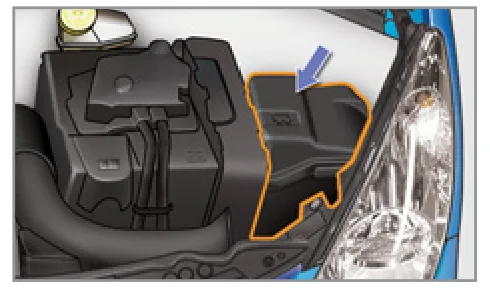

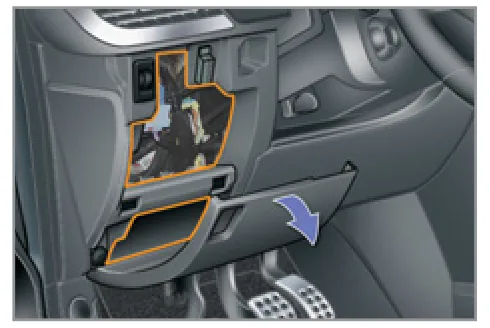

Где находятся блоки предохранителей

На Peugeot 207 установлены два основных блока предохранителей. Один расположен в моторном отсеке возле аккумуляторной батареи слева, второй — под панелью приборов с левой стороны.

Кроме них, в моторном отсеке размещены блоки предохранителей больших номиналов: блок 1 и блок 2. Состав этих блоков зависит от двигателя — например, MF6 (30 A, дополнительный вентилятор системы охлаждения) относится к блоку 1, а MF11 (40 A, электродвигатель Valvetronic) — к блоку 2, оба для двигателя 1,6 л THP 16V.

Какой предохранитель за что отвечает

В блоке моторного отсека защищены chiefly силовые цепи двигателя и внешнее освещение: F1 (20 A) питает ЭБУ двигателя и реле вентилятора системы охлаждения, F8 (25 A) — выключатель стартера, F11 (40 A) — вентилятор системы кондиционирования воздуха, F15–F18 — фары дальнего и ближнего света.

В блоке панели приборов защищены цепи комфорта и салона: F5 и F6 (по 30 A) — стеклоподъемники и привода зеркал, F9 (30 A) — розетки 12 В, F17 (40 A) — обогрев заднего стекла и зеркал, G40 (20 A) — обогрев сидений.

Часть позиций в блоках свободна: F2 и F10 в панели приборов, G39 в панели приборов не задействованы.

Номиналы предохранителей больших номиналов

Блок 1 больших номиналов включает MF1 (70 A, вентилятор системы охлаждения), MF2 и MF3 (20 A/30 A, насос и электроклапаны ABS/ESP), MF4 и MF5 (по 60 A, питание интеллектуального коммутационного блока), MF6 (30 A), MF7 (80 A, блок предохранителей салона) и MF8 (30 A).

Блок 2 больших номиналов включает MF9 (80 A, блок системы подогрева на дизелях), MF10 (80 A, электрический усилитель рулевого управления) и MF11 (40 A, электродвигатель Valvetronic на 1,6 л THP 16V).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По руководству 2011 гг.^[1]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей на Peugeot 207?

Два основных блока: в моторном отсеке возле аккумуляторной батареи слева и под панелью приборов с левой стороны.

Какой предохранитель омывателя фар на Пежо 207?

Омыватель фар защищен предохранителем F4 на 20 A в блоке моторного отсека.

Какой предохранитель кондиционера на Пежо 207?

Вентилятор системы кондиционирования воздуха защищен предохранителем F11 на 40 A в блоке моторного отсека; цепь кондиционера в панели приборов проходит через F4 (10 A) и F14 (15 A).

Какой предохранитель стартера на Пежо 207?

Выключатель стартера защищен предохранителем F8 на 25 A в блоке моторного отсека.

Что такое предохранитель MF11 на Peugeot 207?

MF11 — предохранитель на 40 A в блоке 2 больших номиналов, защищает электрический двигатель Valvetronic на двигателе 1,6 л THP 16V.

Где на схеме предохранителей Пежо 207 обогрев заднего стекла?

Обогрев заднего стекла и наружных зеркал заднего вида — предохранитель F17 на 40 A в блоке панели приборов.
