Предохранители и реле Evolute i-Space (2023–2026)

Блок предохранителей Evolute i-Space: Два блока реле и предохранителей: один в подкапотном пространстве, другой в передней панели (стр. 143). За что отвечают: стоп-сигналы — 2 (5 А, блок в моторном отсеке, стр. 157); стеклоочиститель — 5 (20 А, блок в моторном отсеке, стр. 157); звуковой сигнал — 8 (15 А, блок в моторном отсеке, стр. 157). Номера и номиналы — по руководству по эксплуатации.[1][2]

Относится к: Evolute i-Space

Проверено

Оценка страницы и ссылки

Помогла ли страница?

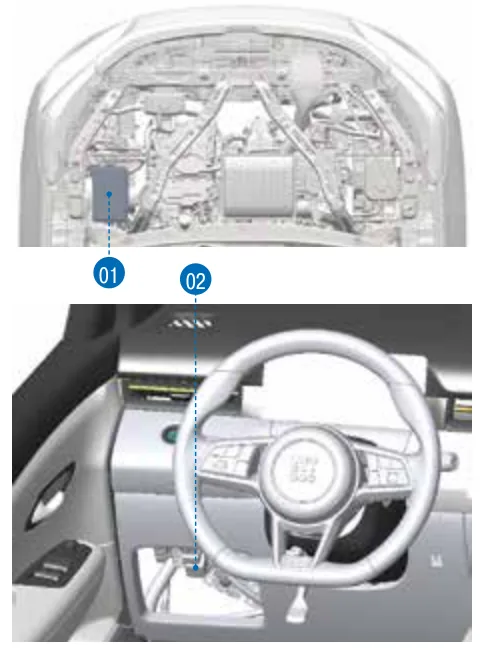

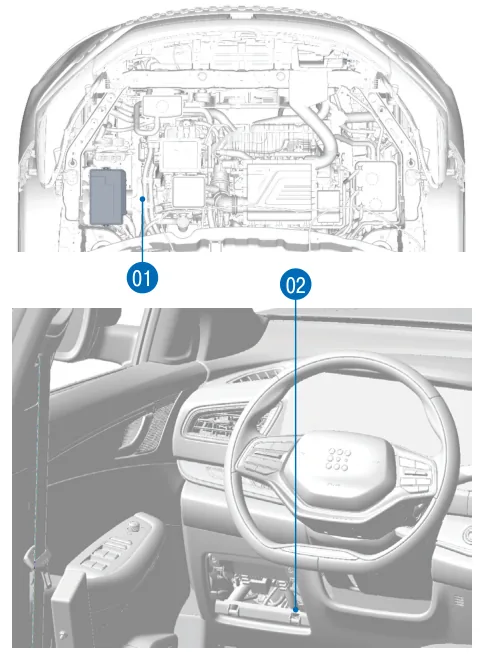

Где расположены блоки предохранителей

Где расположены блоки предохранителей — Evolute i-Space, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 155[2]
Где расположены блоки предохранителей — Evolute i-Space, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 143[1]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Звуковой сигналпредохранитель 8 (15 А)моторный отсек, [2]
Стоп-сигналыпредохранитель 2 (5 А)
предохранитель 16 (10 А)		моторный отсек, [2]
моторный отсек, [2]
Стеклоочистительреле 32
реле 33
предохранитель 5 (20 А)		моторный отсек, [1]
моторный отсек, [1]
моторный отсек, [2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Моторный отсек

5 А — светло-коричневый10 А — красный15 А — синий20 А — жёлтый60 А — синий (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

60 значений · условия, издания и страницы
Предохранители и реле Evolute i-Space (2023–2026): значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Расположение блоковДва блока реле и предохранителей: один в подкапотном пространстве, другой в передней панели[1] #2024
Расположение блоковОдин находится в подкапотном пространстве, другой — в передней панели со стороны водителя[2] #2025 (обновлённый, гибрид)
Предохранитель №110 A — VCU[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №415 A — реле масляного насоса[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №615 A — реле дополнительного оборудования / 3-ходовой кран климатической установки[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №910 A — MCU[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №1010 A — BMS[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №1115 A — реле насоса контура охлаждения тягового электродвигателя[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №1210 A — главное реле VCU[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №1315 A — реле насоса PTC[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №1415 A — реле насоса системы охлаждения высоковольтной аккумуляторной батареи[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №155 A — VCU[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №165 A — корректор фар[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №175 A — контроллер BSC / датчик угла рысканья[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №185 A — сигнал пробуждения BMS[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №195 A — сигнал пробуждения EMS[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №2010 A — выключатель педали тормоза / система AVAS[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №2220 A — ЭБУ[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №2460 A — цепь питания электродвигателя BSC[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №2560 A — цепь питания контроллера BSC[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №2620 A — ESC сиденья водителя[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №3960 A — электрический насос системы охлаждения[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №4060 A — вентилятор с ШИМ-управлением[1] #Блок 1 (подкапотное пространство), 2024
Реле №29HFV15/12-H1TJ-R (DG) — главное реле[1] #Блок 1 (подкапотное пространство), 2024
Реле №31HFV11/12-HS-R (DG) — реле насоса контура охлаждения высоковольтной аккумуляторной батареи[1] #Блок 1 (подкапотное пространство), 2024
Реле №32HFV6/012Z-TR(762)(796) — реле низкой скорости очистителя ветрового стекла[1] #Блок 1 (подкапотное пространство), 2024
Реле №33HFV6/012Z-TR(762)(796) — реле высокой скорости очистителя ветрового стекла[1] #Блок 1 (подкапотное пространство), 2024
Реле №34HFV6/012H-TR(762)(765) — реле масляного насоса[1] #Блок 1 (подкапотное пространство), 2024
Реле №35HFV11/12-HS-R — главное реле VCU[1] #Блок 1 (подкапотное пространство), 2024
Реле №36HFV11/12-HS-R — дополнительные реле[1] #Блок 1 (подкапотное пространство), 2024
Реле №37HFV11/12-HS-R — реле насоса контура охлаждения тягового электродвигателя[1] #Блок 1 (подкапотное пространство), 2024
Реле №38HFV11/12-HS-R — реле насоса обогревателя PTC[1] #Блок 1 (подкапотное пространство), 2024
Предохранитель №110 А — VCU A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №25 А — лампы стоп-сигнала A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №330 A — главное реле[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №520 A — очиститель ветрового стекла[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №615 A — реле дополнительного оборудования[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №710 А — EMS A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №815 A — реле звукового сигнала[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №915 A — DHT[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1010 А — BMS A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1120 A — масляный насос гибридной трансмиссии[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1220 A — насос контура охлаждения тягового электродвигателя[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1310 А — главное реле VCU A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1415 A — реле насоса PTC[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №155 А — EMS IG A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №1610 А — выключатель стоп-сигналов / LSPM A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №175 А — цепь питания BMS A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №185 А — контроллер BSC / датчик угловой скорости A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №195 А — корректор фар A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №205 А — VCU IG A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2115 A — клапан / модуль диагностики негерметичности топливного бака[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №227,5 A — лямбда-зонд[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2310 А — топливные форсунки A[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2415 A — катушки зажигания[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2520 A — ESC сиденья водителя[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2620 A — обогреватели передних сидений[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2720 A — ESC сиденья переднего пассажира[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2830 A — передний вентилятор[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)
Предохранитель №2960 A — цепь питания двигателя BSC[2] #Блок 1 (подкапотное пространство), 2025 (гибрид)

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗
📘 Руководство производителя ↗

По 2 руководствам 2024–2025 гг.[1][2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Источники

  1. ↑ a b c d e f g h i j и ещё 26 Руководство по эксплуатации Evolute i-Space, 2024, стр. 143, 145
    цитаты (31)
    • стр. 143: Автомобиль оснащен двумя блоками реле и предохранителей: один находится в подкапотном пространстве, другой — в передней панели.
    • стр. 145: 1 10 A Предохранитель VCU
    • стр. 145: 4 15 A Предохранитель реле масляного насоса
    • стр. 145: 6 15 A Реле дополнительного оборудования / предохранитель 3-ходового крана климатической установки
    • стр. 145: 9 10 A Предохранитель MCU
    • стр. 145: 10 10 A Предохранитель BMS
    • стр. 145: 11 15 A Предохранитель реле насоса контура охлаждения тягового электродвигателя
    • стр. 145: 12 10 A Предохранитель главного реле VCU
    • стр. 145: 13 15 A Предохранитель реле насоса PTC
    • стр. 145: 14 15 A Предохранитель реле насоса системы охлаждения высоковольтной аккумуляторной батареи
    • стр. 145: 15 5 A Предохранитель VCU
    • стр. 145: 16 5 A Предохранитель корректора фар
    • стр. 145: 17 5 A Предохранитель контроллера BSC / датчика угла рысканья
    • стр. 145: 18 5 A Предохранитель сигнала пробуждения BMS
    • стр. 145: 19 5 A Предохранитель сигнала пробуждения EMS
    • стр. 145: 20 10 A Предохранитель выключателя педали тормоза / системы AVAS
    • стр. 145: 22 20 A Предохранитель ЭБУ
    • стр. 145: 24 60 A Предохранитель цепи питания электродвигателя BSC
    • стр. 145: 25 60 A Предохранитель цепи питания контроллера BSC
    • стр. 145: 26 20 A Предохранитель ESC сиденья водителя
    • стр. 145: 39 60 A Предохранитель электрического насоса системы охлаждения
    • стр. 145: 40 60 A Предохранитель вентилятора с ШИМ-управлением
    • стр. 145: 29 HFV15/12-H1TJ-R (DG) Главное реле
    • стр. 145: 31 HFV11/12-HS-R (DG) Реле насоса контура охлаждения высоковольтной аккумуляторной батареи
    • стр. 145: 32 HFV6/012Z-TR(762)(796) Реле низкой скорости очистителя ветрового стекла
    • стр. 145: 33 HFV6/012Z-TR(762)(796) Реле высокой скорости очистителя ветрового стекла
    • стр. 145: 34 HFV6/012H-TR(762)(765) Реле масляного насоса
    • стр. 145: 35 HFV11/12-HS-R Главное реле VCU
    • стр. 145: 36 HFV11/12-HS-R Дополнительные реле
    • стр. 145: 37 HFV11/12-HS-R Реле насоса контура охлаждения тягового электродвигателя
    • стр. 145: 38 HFV11/12-HS-R Реле насоса обогревателя PTC
  2. ↑ a b c d e f g h i j и ещё 26 Руководство по эксплуатации Evolute i-Space, 2025, стр. 155, 157
    цитаты (29)
    • стр. 155: Автомобиль оснащен двумя блоками реле и предохранителей: один находится в подкапотном пространстве, другой — в передней панели со стороны водителя.
    • стр. 157: 1 10 А Предохранитель VCU
    • стр. 157: 2 5 А Предохранитель ламп стоп-сигнала
    • стр. 157: 3 30 A Предохранитель главного реле
    • стр. 157: 5 20 A Предохранитель очистителя ветрового стекла
    • стр. 157: 6 15 A Реле дополнительного оборудования
    • стр. 157: 7 10 А Предохранитель EMS
    • стр. 157: 8 15 A Предохранитель реле звукового сигнала
    • стр. 157: 9 15 A Предохранитель DHT
    • стр. 157: 10 10 А Предохранитель BMS
    • стр. 157: 11 20 A Предохранитель масляного насоса гибридной трансмиссии
    • стр. 157: 12 20 A Предохранитель насоса контура охлаждения тягового электродвигателя
    • стр. 157: 13 10 А Предохранитель главного реле VCU
    • стр. 157: 14 15 A Предохранитель реле насоса PTC
    • стр. 157: 15 5 А Предохранитель EMS IG
    • стр. 157: 16 10 А Предохранитель выключателя стоп-сигналов / LSPM
    • стр. 157: 17 5 А Предохранитель цепи питания BMS
    • стр. 157: 18 5 А Предохранитель контроллера BSC / датчика угловой скорости
    • стр. 157: 19 5 А Предохранитель корректора фар
    • стр. 157: 20 5 А Предохранитель VCU IG
    • стр. 157: 21 15 A Предохранитель клапана / модуля диагностики негерметичности топливного бака
    • стр. 157: 22 7,5 A Предохранитель лямбда-зонда
    • стр. 157: 23 10 А Предохранитель топливных форсунок
    • стр. 157: 24 15 A Предохранитель катушек зажигания
    • стр. 157: 25 20 A Предохранитель ESC сиденья водителя
    • стр. 157: 26 20 A Предохранитель обогревателей передних сидений
    • стр. 157: 27 20 A Предохранитель ESC сиденья переднего пассажира
    • стр. 157: 28 30 A Предохранитель переднего вентилятора
    • стр. 157: 29 60 A Предохранитель цепи питания двигателя BSC
