Предохранители и реле FIAT Doblo: расположение блока и номиналы
Блоки предохранителей FIAT Doblo (Фиат Добло): моторный отсек — в правой стороне отсека двигателя рядом с аккумуляторной батареей (стр. 183); салон — в двух коробках предохранителей, за защитной крышкой (стр. 187). За что отвечают: прикуриватель, розетка 12 В — F85 (30 А, стр. 186); отопитель (печка) — F08 (40 А, стр. 184); магнитола, аудиосистема — F51 (7,5 А, блок в салоне, стр. 188); стоп-сигналы — F37 (5 А, блок в салоне, стр. 188); дальний свет — F14 (15 А, стр. 184); противотуманные фары — F30 (15 А, стр. 185). Номера и номиналы — по руководству по эксплуатации.[1]
Относится к: FIAT Doblo
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель F85 (30 А) предохранитель F36 (10 А) предохранитель F49 (5 А) предохранитель F94 (15 А) | [1] салон, [1] салон, [1] салон, [1] |
| Кондиционер | предохранитель F19 (7,5 А) | [1] |
| Вентилятор радиатора | предохранитель F06 (30 А) предохранитель F08 (40 А) | [1] [1] |
| Отопитель (печка) | предохранитель F08 (40 А) | [1] |
| Стеклоподъёмники | предохранитель F02 (20 А) предохранитель F82 (20 А) предохранитель F47 (20 А) предохранитель F48 (20 А) | [1] [1] салон, [1] салон, [1] |
| Магнитола, аудиосистема | предохранитель F51 (7,5 А) | салон, [1] |
| Стоп-сигналы | предохранитель F37 (5 А) | салон, [1] |
| Дальний свет | предохранитель F14 (15 А) предохранитель F12 (7,5 А) предохранитель F13 (7,5 А) | [1] салон, [1] салон, [1] |
| Противотуманные фары | предохранитель F30 (15 А) | [1] |
| Стеклоочиститель | предохранитель F43 (15 А) | салон, [1] |
| Центральный замок | предохранитель F38 (20 А) | салон, [1] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Другие места
- F01
- F02
- F03
- F04
- F0550
- F06
- F0740
- F0760
- F08
- F09
- F10
- F11
- F14
- F1530
- F16
- F1710
- F18
- F19
- F20
- F21
- F2215
- F2220
- F23
- F24
- F30
- F8160
- F82
- F83
- F85
- F86
- F87
- F88
10 А — красный15 А — синий20 А — жёлтый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)
Все данные из руководства
52 значения · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Блок предохранителей в моторном отсеке | правая сторона отсека двигателя, рядом с аккумуляторной батареей[1] # | — |
| Блоки предохранителей в салоне | две коробки предохранителей за защитной крышкой[1] # | — |
| F01 | 60 А[1] # | блок управления Body Computer BCM |
| F02 | 20 А[1] # | задние стеклоподъемники со стороны водителя с ручным управлением (Doblò / Doblò Combi) |
| F03 | 20 А[1] # | замок зажигания |
| F04 | 40 А[1] # | блок управления контроля системы торможения BSM (электронасос) |
| F05 | 50 А[1] # | дополнительный обогреватель PTC2, дизельный двигатель |
| F06 | 30 А[1] # | электрический вентилятор радиатора, малая скорость |
| F07 | 40 А[1] # | электровентилятор радиатора, большая скорость 187/300/350 Вт |
| F07 | 60 А[1] # | электровентилятор радиатора, большая скорость 500 Вт |
| F08 | 40 А[1] # | электровентилятор салона |
| F09 | 10 А[1] # | дистанционное управление открытия опрокидывающейся двери (версия Cargo) |
| F10 | 10 А[1] # | предупредительная акустическая сигнализация |
| F11 | 10 А[1] # | вторичная цепь системы контроля двигателя |
| F14 | 15 А[1] # | дальний свет |
| F15 | 30 А[1] # | дополнительный обогреватель PTC1, дизельный двигатель |
| F16 | 7,5 А[1] # | блок управления ECM, дистанционный выключатель запуска с системой Start&Stop |
| F17 | 10 А[1] # | блок управления ECM, двигатели 1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD |
| F18 | 7,5 А[1] # | блок управления ECM, дистанционный выключатель (main relay) |
| F19 | 7,5 А[1] # | компрессор кондиционера |
| F20 | 30 А[1] # | заднее стекло с обогревом |
| F21 | 15 А[1] # | топливный электронасос на бензобаке |
| F22 | 15 А[1] # | первичная цепь системы контроля двигателя, 1.3 Multijet Euro 4, 1.4 |
| F22 | 20 А[1] # | первичная цепь системы контроля двигателя, 1.3 Multijet Euro 4/Euro 5, 1.6 Multijet – 2.0 JTD |
| F23 | 20 А[1] # | блок управления BSM (блок управления и группа электроклапанов) |
| F24 | 5 А[1] # | блок управления BSM (питание + ключ), датчик угла поворота |
| F30 | 15 А[1] # | противотуманные фары |
| F81 | 60 А[1] # | блок управления предварительного обогрева свечей, 1.3 Multijet Euro 4/Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 - Euro 5 |
| F82 | 20 А[1] # | задний стеклоподъемник со стороны пассажира (Doblò / Doblò Combi с механической КПП) |
| F83 | 20 А[1] # | электронасос омывателей фар |
| F85 | 30 А[1] # | электрическая розетка салона, задняя электрическая розетка |
| F86 | 30 А[1] # | зажигалка, сиденья с обогревом |
| F87 | 5 А[1] # | датчик состояния заряда аккумуляторной батареи |
| F88 | 7,5 А[1] # | оттаиватели на наружных зеркалах |
| F12 | 7,5 А[1] # | блок в салоне: дальний свет — левая фара |
| F13 | 7,5 А[1] # | блок в салоне: дальний свет — правая фара, корректор фар |
| F31 | 5 А[1] # | блок в салоне: питание бобин дистанционного управления |
| F32 | 7,5 А[1] # | блок в салоне: освещение плафонов, дверей, багажного отсека |
| F36 | 10 А[1] # | блок в салоне: розетка диагностики EOBD, климат-контроль, аварийная сигнализация, авто радио, Blue&Me, контроль давления шин |
| F37 | 5 А[1] # | блок в салоне: выключатель на педали стоп, освещение дополнительного стоп-сигнала |
| F38 | 20 А[1] # | блок в салоне: центральный замок, dead lock, разблокировка багажной двери |
| F43 | 15 А[1] # | блок в салоне: электронасос омывателей стеклоочистителей заднего стекла |
| F47 | 20 А[1] # | блок в салоне: стеклоподъемник передней двери со стороны водителя |
| F48 | 20 А[1] # | блок в салоне: стеклоподъемник передней двери со стороны пассажира |
| F49 | 5 А[1] # | блок в салоне: освещение панели управления, блоки парковки и давления шин, зеркала, датчик дождя, люк, розетка my-port |
| F51 | 7,5 А[1] # | блок в салоне: выключатели педалей стоп и сцепления, обогреватель салона, Blue&Me, разводка магнитолы |
| F53 | 5 А[1] # | блок в салоне: панель приборов |
| F94 | 15 А[1] # | блок в салоне: задняя электрическая розетка |
| F95 | 15 А[1] # | блок в салоне: зажигалка / розетка в салоне |
| F96 | 15 А[1] # | блок в салоне: зажигалка / розетка в салоне |
| F97 | 10 А[1] # | блок в салоне: сиденье с обогревом со стороны водителя |
| F98 | 10 А[1] # | блок в салоне: сиденье с обогревом со стороны пассажира |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
Основной блок предохранителей FIAT Doblo расположен в правой стороне отсека двигателя, рядом с аккумуляторной батареей (руководство, стр. 183).

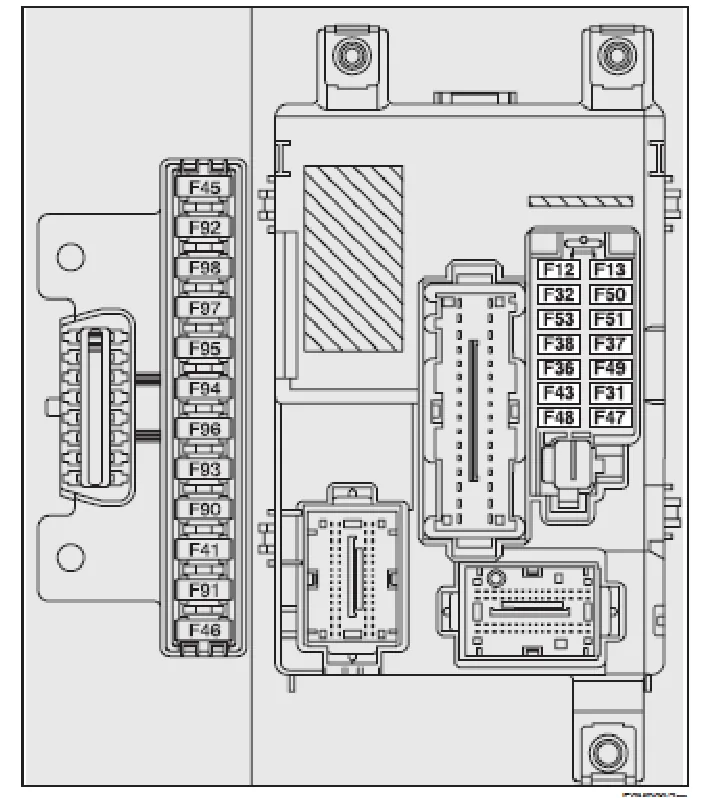

В салоне предохранители размещены в двух коробках за защитной крышкой (руководство, стр. 187).
Номиналы и зависимость от двигателя
Номиналы ряда предохранителей зависят от двигателя и комплектации. F22 (первичная цепь системы контроля двигателя) — 15 А для 1.3 Multijet Euro 4 и 1.4 и 20 А для 1.3 Multijet Euro 4/Euro 5 и 1.6 Multijet – 2.0 JTD.
F07 (электровентилятор радиатора, большая скорость) — 40 А при вентиляторе 187/300/350 Вт и 60 А при вентиляторе 500 Вт. F05 и F15 (дополнительные обогреватели PTC2 и PTC1) относятся к дизельному двигателю — 50 А и 30 А соответственно.
F81 (блок управления предварительного обогрева свечей) — 60 А для двигателей 1.3 Multijet Euro 4/Euro 5 и 1.6 Multijet – 2.0 JTD Euro 4 - Euro 5.
Обратите внимание
НельзяКатегорически запрещается вместо сгоревшего предохранителя устанавливать мостики, перемычки и тому подобное. Не заменять предохранитель предохранителем более высокой силы тока — может возникнуть опасность пожара (руководство, стр. 182).
ВажноПри мойке отсека двигателя следите за тем, чтобы вода не попала на блок предохранителей в отсеке двигателя (руководство, стр. 183).
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей на FIAT Doblo?
Основной блок — в правой стороне отсека двигателя, рядом с аккумуляторной батареей. В салоне предохранители находятся в двух коробках за защитной крышкой.
Какой предохранитель бензонасоса на FIAT Doblo?
Топливный электронасос на бензобаке защищен предохранителем F21 в блоке отсека двигателя, номинал 15 А.
Какой номинал у предохранителя F22?
F22 (первичная цепь системы контроля двигателя) — 15 А для двигателей 1.3 Multijet Euro 4 и 1.4, 20 А для 1.3 Multijet Euro 4/Euro 5 и 1.6 Multijet – 2.0 JTD.
Какой предохранитель отвечает за вентилятор радиатора?
Малая скорость — F06 (30 А), большая скорость — F07: 40 А при вентиляторе 187/300/350 Вт и 60 А при вентиляторе 500 Вт.
Какой предохранитель отвечает за обогрев свечей на дизеле?
Блок управления предварительного обогрева свечей защищен предохранителем F81 номиналом 60 А (двигатели 1.3 Multijet Euro 4/Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 - Euro 5).
Какой предохранитель у замка зажигания?
Замок зажигания защищен предохранителем F03 в блоке отсека двигателя, номинал 20 А.
Источники
- ↑ a b c d e f g h i j и ещё 66 Руководство по эксплуатации FIAT Doblo, стр. 183, 184, 185, 186, 187, 188
цитаты (52)
- стр. 183:
Блок предохранителей расположен в правой стороне отсека двигателя рядом с аккумуляторной батареей.
- стр. 187:

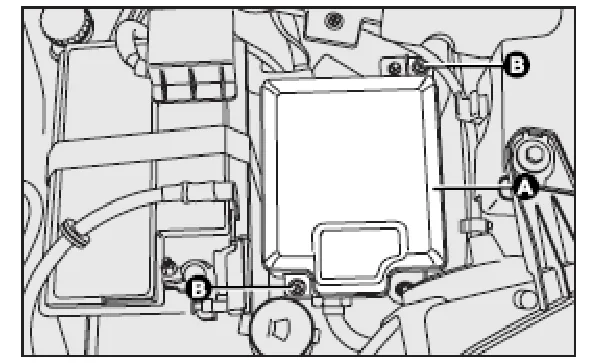

Для доступа к предохранителям необходимо снять защитную крышку А – рис. 176. Предохранители находятся в двух коробках предохранителей показанных на рис.177.
