Предохранители и реле FIAT Punto: расположение блоков и номиналы

Короткий ответ

Блоки предохранителей FIAT Punto (Фиат Пунто): Предохранители сгруппированы в трёх монтажных блоках: на панели приборов, в моторном отсеке и слева в багажнике (стр. 201); Моторный отсек — Расположен рядом с аккумулятором; для доступа снять защитную крышку (стр. 103). За что отвечают: прикуриватель, розетка 12 В — 86 (15 А, блок в моторном отсеке, стр. 205); отопитель (печка) — 15 (30 А, блок в моторном отсеке, стр. 205); стоп-сигналы — 11 (5 А, блок в салоне, стр. 204); ближний свет — 1 (7,5 А, блок в салоне, стр. 204); дальний свет — 14 (15 А, блок в моторном отсеке, стр. 205); противотуманные фары — 30 (15 А, блок в моторном отсеке, стр. 205). Номера и номиналы — по руководству по эксплуатации.^[1]^[2]

Относится к: FIAT Punto

Проверено 24.10.2026

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

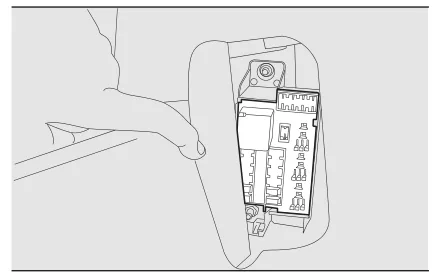

Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Прикуриватель, розетка 12 В	предохранитель 86 (15 А) предохранитель 12 (5 А) предохранитель 11 (20 А)	моторный отсек, ^[1] салон, ^[1] салон, ^[1]
Топливный насос (бензонасос)	предохранитель 21 (15 А)	моторный отсек, ^[1]
Кондиционер	предохранитель 19 (7,5 А)	моторный отсек, ^[1]
Отопитель (печка)	предохранитель 15 (30 А)	моторный отсек, ^[1]
Звуковой сигнал	предохранитель 10 (10 А)	моторный отсек, ^[1]
Стеклоподъёмники	предохранитель 10 (20 А)	салон, ^[1]
Обогрев заднего стекла	предохранитель 20 (30 А)	моторный отсек, ^[1]
Стоп-сигналы	предохранитель 11 (5 А)	салон, ^[1]
Ближний свет	предохранитель 1 (7,5 А) предохранитель 8 (7,5 А)	салон, ^[1] салон, ^[1]
Дальний свет	предохранитель 14 (15 А)	моторный отсек, ^[1]
Противотуманные фары	предохранитель 30 (15 А)	моторный отсек, ^[1]
Комбинация приборов	предохранитель 3 (5 А) предохранитель 11 (5 А)	салон, ^[1] салон, ^[1]
Центральный замок	предохранитель 4 (20 А)	салон, ^[1]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

17,5
25
35
420
0410
510
0515
620
720
87,5
0810
0910
1020
115
1120
125
1420
147,5
1720

5 А — светло-коричневый7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый30 А — зелёный

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

36 значений · условия, издания и страницы

Предохранители и реле FIAT Punto: расположение блоков и номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Число монтажных блоков	3^[1] #	панель приборов, моторный отсек, багажник
Блок на панели приборов	за крышкой, крепящейся винтами^[1] #	Punto Evo, 2010
Блок на панели приборов	за перчаточным ящиком, открыть перчаточный ящик^[2] #	Punto, 2012
Блок в моторном отсеке	рядом с аккумуляторной батареей, под защитной крышкой^[2] #	Punto, 2012
Блок в багажнике	слева в багажном отделении, за смотровой крышкой (лючком)^[2] #	Punto, 2012 / Punto Evo, 2010
Предохранитель №21	15 А^[1] #	блок моторного отсека — топливный насос в баке
Предохранитель F86	15 А^[1] #	блок моторного отсека — прикуриватель, розетка в салоне
Предохранитель №10	10 А^[1] #	блок моторного отсека — звуковой сигнал
Предохранитель №14	15 А^[1] #	блок моторного отсека — фары дальнего света
Предохранитель №19	7,5 А^[1] #	блок моторного отсека — компрессор кондиционера
Предохранитель №20	30 А^[1] #	блок моторного отсека — обогрев заднего стекла
Предохранитель №30	15 А^[1] #	блок моторного отсека — противотуманные фары
Предохранитель №87	5 А^[1] #	блок моторного отсека — датчик состояния заряда АКБ
Предохранитель №88	7,5 А^[1] #	блок моторного отсека — обогрев боковых зеркал
Предохранитель №09	20 А^[1] #	блок моторного отсека — Hi-Fi аудиосистема
Предохранитель №15	30 А^[1] #	блок моторного отсека — дополнительный отопитель
Предохранитель №84	7,5 А^[1] #	блок моторного отсека — клапаны системы питания на метане
Предохранитель №1	7,5 А^[1] #	блок панели приборов — правая фара ближнего света
Предохранитель №8	7,5 А^[1] #	блок панели приборов — левая фара ближнего света, корректор фар
Предохранитель №2	5 А^[1] #	блок панели приборов — плафоны освещения салона и багажника
Предохранитель №3	5 А^[1] #	блок панели приборов — комбинация приборов
Предохранитель №4	20 А^[1] #	блок панели приборов — центральный замок, открывание багажника
Предохранитель №5	10 А^[1] #	блок панели приборов — диагностический разъём EOBD, климат-контроль, сигнализация, звуковая система
Предохранитель №6	20 А^[1] #	блок панели приборов — насос омывателя стёкол
Предохранитель №7	20 А^[1] #	блок панели приборов — стеклоподъёмник передней двери пассажира
Предохранитель №14	20 А^[1] #	блок панели приборов — стеклоподъёмник передней двери водителя
Предохранитель №11	5 А^[1] #	блок панели приборов — комбинация приборов, третий стоп-сигнал
Предохранитель №12	5 А^[1] #	блок панели приборов — контрольные лампы, парктроник, датчик дождя, электрозеркала
Предохранитель №04	10 А^[1] #	блок в багажнике — поясничная опора сиденья водителя
Предохранитель №05	15 А^[1] #	блок в багажнике — тягово-сцепное устройство
Предохранитель №08	10 А^[1] #	блок в багажнике — обогрев сиденья водителя
Предохранитель №09	10 А^[1] #	блок в багажнике — обогрев сиденья переднего пассажира
Предохранитель №10	20 А^[1] #	блок в багажнике — стеклоподъёмники правой двери
Предохранитель №11	20 А^[1] #	блок в багажнике — розетка в багажнике
Предохранитель №14	7,5 А^[1] #	блок в багажнике — блок управления сигнализацией
Предохранитель №17	20 А^[1] #	блок в багажнике — люк в крыше

Где находятся блоки предохранителей

На FIAT Punto предохранители сгруппированы в трёх монтажных блоках: на панели приборов, в моторном отсеке и слева в багажнике.

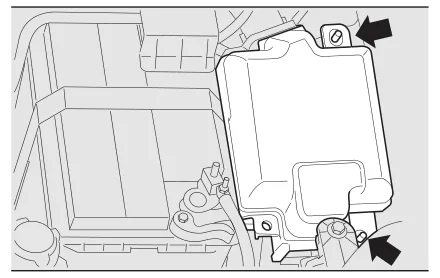

Блок в моторном отсеке расположен рядом с аккумуляторной батареей, под защитной крышкой, которую нужно снять для доступа. Блок на панели приборов в версии 2012 года находится за перчаточным ящиком — достаточно открыть ящик; в версии 2010 года крышка крепится винтами. Блок в багажнике размещён с левой стороны багажного отделения за специальной смотровой крышкой (лючком).

Какой предохранитель за что отвечает

В блоке моторного отсека размещены предохранители силовых цепей: топливный насос в баке — №21 на 15 А, прикуриватель и розетка в салоне — F86 на 15 А, обогрев заднего стекла — №20 на 30 А, компрессор кондиционера — №19 на 7,5 А.

Блок на панели приборов защищает цепи салона: комбинация приборов — №3 на 5 А, центральный замок и открывание багажника — №4 на 20 А, стеклоподъёмники передних дверей — №7 и №14 по 20 А, диагностический разъём EOBD и климат-контроль — №5 на 10 А.

Блок в багажнике обслуживает оборудование задней части и опций: розетка в багажнике — №11 на 20 А, люк в крыше — №17 на 20 А, обогрев сидений — №08 и №09 по 10 А, тягово-сцепное устройство — №05 на 15 А.

Порядок действий

Подключить плюсовой провод к (+) разряженной АКБ, затем к (+) вспомогательной АКБ.
Подключить минусовой провод к (–) вспомогательной АКБ, затем к массе двигателя разряженного автомобиля вдали от АКБ и системы впрыска.
Запустить двигатель вспомогательного автомобиля и дать ему поработать на холостом ходу.
Запустить двигатель разряженного автомобиля.
Снять минусовой провод с массы двигателя разряженного автомобиля, затем с (–) вспомогательной АКБ.
Снять плюсовой провод с (+) вспомогательной АКБ, затем с (+) разряженной АКБ.

Обратите внимание

НельзяНикогда не заменяйте предохранитель предохранителем большего номинала: риск пожара (руководство FIAT Punto, стр. 108, 200).

НельзяНикогда не заменяйте перегоревший предохранитель металлической проволокой или другими материалами; если предохранитель перегорает снова, обратитесь к дилеру Fiat (руководство FIAT Punto (Punto Evo), стр. 200).

ВажноПеред заменой предохранителя выньте ключ из замка зажигания и выключите или отключите все потребители (руководство FIAT Punto, стр. 108).

НельзяПри пуске двигателя от внешней АКБ не соединяйте напрямую минусовые клеммы двух аккумуляторов: искры могут воспламенить взрывоопасный газ; не допускайте контакта металлических частей двух автомобилей; электролит ядовит и коррозионен, берегите глаза и кожу, не допускайте открытого огня и искр (руководство FIAT Punto (Punto Evo), стр. 176).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

Руководство по эксплуатации FIAT Punto (2010 (Fiat Punto (Punto Evo))) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации FIAT Punto (2012 (Fiat Punto)) — оригинал на сайте производителя

По 2 руководствам 2010–2012 гг.^[1]^[2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей у FIAT Punto?

Предохранители сгруппированы в трёх монтажных блоках: на панели приборов, в моторном отсеке рядом с аккумулятором и слева в багажнике за смотровой крышкой.

Какой предохранитель прикуривателя на FIAT Punto?

Прикуриватель и розетка в салоне защищены предохранителем F86 на 15 А в монтажном блоке моторного отсека.

Какой предохранитель бензонасоса на FIAT Punto?

Электрический топливный насос в баке защищён предохранителем №21 на 15 А в блоке моторного отсека.

Как правильно прикурить FIAT Punto от другого автомобиля?

Плюсовой провод подключают к (+) разряженной АКБ, затем к (+) вспомогательной; минусовой — к (–) вспомогательной АКБ, затем к массе двигателя разряженного автомобиля вдали от АКБ и системы впрыска. Минусовые клеммы двух аккумуляторов напрямую соединять нельзя.

Где блок предохранителей в багажнике FIAT Punto?

С левой стороны багажного отделения, за специальной смотровой крышкой (лючком).

Можно ли ставить предохранитель большего номинала?

Нет: производитель прямо указывает, что замена предохранителя на больший номинал создаёт риск пожара.

Источники

↑ a b c d e f g h i j и ещё 42 Руководство по эксплуатации FIAT Punto, 2010, стр. 201, 204, 205, 206
цитаты (33)
- стр. 201: Предохранители сгруппированы в трёх монтажных блоках: на панели приборов, в моторном отсеке и в левой части багажника. перевод с английского; оригинал: The fuses are grouped in three control units: on the dashboard, in the engine compartment and in the left-hand side of the boot.
- стр. 201: Блок предохранителей на панели приборов, рис. 190. Чтобы получить доступ к блоку предохранителей на панели приборов, ослабьте винты A-рис. 189 и снимите крышку. перевод с английского; оригинал: Dashboard fuse box fig. 190 To access the dashboard fuse box, loosen the screws A-fig. 189 and remove the cover.
- стр. 205: Топливный насос в баке … 15 перевод с английского; оригинал: Fuel pump on tank … 15
- стр. 205: Розетка в салоне, прикуриватель … 15 перевод с английского; оригинал: Passenger compartment socket, cigarette lighter … 15
- стр. 205: Однотональный звуковой сигнал … 10 перевод с английского; оригинал: Single tone horn … 10
- стр. 205: Левая фара дальнего света, правая фара дальнего света … 15 перевод с английского; оригинал: Left main beam headlight, right main beam headlight … 15
- стр. 205: Компрессор кондиционера … 7,5 перевод с английского; оригинал: Air conditioning compressor … 7.5
- стр. 205: Обогрев заднего стекла … 30 перевод с английского; оригинал: Heated rear window … 30
- стр. 205: Левая противотуманная фара, правая противотуманная фара … 15 перевод с английского; оригинал: Left fog light, right fog light … 15
- стр. 205: Датчик состояния заряда аккумуляторной батареи … 5 перевод с английского; оригинал: Battery charge status sensor … 5
- стр. 205: Обогрев зеркала со стороны водителя, обогрев зеркала со стороны пассажира … 7,5 перевод с английского; оригинал: De-mister on driver-side wing mirror, de-mister on passenger-side wing mirror … 7.5
- стр. 205: Звуковая система Hi-Fi с блоком управления и сабвуфером … 20 перевод с английского; оригинал: Hi-Fi sound system with control unit and subwoofer … 20
- стр. 205: Дополнительный отопитель … 30 перевод с английского; оригинал: Additional heater … 30
- стр. 205: Электромагнитные клапаны управления подачей метановой системы … 7,5 перевод с английского; оригинал: Methane system supply management solenoid valves … 7.5
- стр. 204: Правая фара ближнего света … 7,5 перевод с английского; оригинал: Right dipped beam headlight … 7.5
- стр. 204: Левая фара ближнего света, корректор наклона фар … 7,5 перевод с английского; оригинал: Left dipped beam headlight, headlamp alignment corrector … 7.5
- стр. 204: Передний потолочный плафон, задний потолочный плафон, плафоны козырьков, лампы в дверях, плафон багажника, плафон перчаточного ящика … 5 перевод с английского; оригинал: Front ceiling light, rear ceiling light, visor lights, door marker lights, boot light, glove box light … 5
- стр. 204: Комбинация приборов … 5 перевод с английского; оригинал: Instrument panel … 5
- стр. 204: Моторы запирания/отпирания дверей, моторы активации блокировки dead lock, мотор отпирания багажника … 20 перевод с английского; оригинал: Door locking/unlocking motors, dead lock activation motors, boot unlocking motor … 20
- стр. 204: Питание и АКБ для диагностического разъёма EOBD, блока управления автоматическим климат-контролем, сигнализации, звуковой системы, блока управления Blue&Me … 10 перевод с английского; оригинал: Supply and battery for EOBD diagnostic plug, automatic climate control system control unit, alarm, sound system, Blue&Me control unit … 10
- стр. 204: Насос омывателя лобового/заднего стекла … 20 перевод с английского; оригинал: Windscreen/rear window washer pump … 20
- стр. 204: Мотор электростеклоподъёмника передней двери со стороны пассажира … 20 перевод с английского; оригинал: Electric window motor on passenger-side front door … 20
- стр. 204: Мотор электростеклоподъёмника передней двери со стороны водителя … 20 перевод с английского; оригинал: Electric window motor on driver-side front door … 20
- стр. 204: Питание комбинации приборов, выключателя на педали тормоза (контакт N.O.), третьего стоп-сигнала … 5 перевод с английского; оригинал: Supply for instrument panel, switch on brake pedal (N.O. contact), third brake light … 5
- стр. 204: Питание контрольных ламп панели приборов, блока парковки, блока измерения давления в шинах, электропривода боковых зеркал, датчика дождя, блока управления люком, розетки инфотелематической системы My Port, электрохромного зеркала заднего вида … 5 перевод с английского; оригинал: Supply for dashboard control lights, parking control unit, tyre pressure measurement control unit, electric wing mirror movement, rain sensor, sunroof control unit, My Port infotelematic system socket
- стр. 206: Электропривод поясничного упора сиденья водителя … 10 перевод с английского; оригинал: Electric lumbar movement on driver's seat … 10
- стр. 206: Система тягово-сцепного устройства (возможность установки предохранителя после продажи) … 15 перевод с английского; оригинал: Tow hook system (capability for after-sale fuse assembly) … 15
- стр. 206: Блок управления обогревом сиденья водителя … 10 перевод с английского; оригинал: Driver's seat heater control unit … 10
- стр. 206: Блок управления обогревом сиденья переднего пассажира … 10 перевод с английского; оригинал: Front passenger seat heater control unit … 10
- стр. 206: Система электростеклоподъёмников (мотор, блок управления) правой двери … 20 перевод с английского; оригинал: Electric windows system (motor, control unit) on right-hand door … 20
- стр. 206: Розетка в багажнике … 20 перевод с английского; оригинал: Boot socket … 20
- стр. 206: Блок управления системой сигнализации … 7,5 перевод с английского; оригинал: Alarm system management control unit … 7.5
- стр. 206: Система открывания люка в крыше … 20 перевод с английского; оригинал: Sunroof opening system … 20
↑ a b c d e f g Руководство по эксплуатации FIAT Punto, 2012, стр. 103, 104, 180
цитаты (3)
- стр. 180: Чтобы получить доступ к блоку предохранителей в панели приборов (рис. 4), откройте перчаточный ящик. перевод с английского; оригинал: To access the dashboard fuse box fig. 4 , open the glove compartment.
- стр. 103: Блок предохранителей (рис. 97) расположен сбоку от аккумулятора: для доступа к предохранителям снимите соответствующую защитную крышку перевод с английского; оригинал: The fuse box fig. 97 is located at the side of the battery: to access the fuses remove the relevant protective cover
- стр. 104: расположен с левой стороны багажного отделения), откройте специальную смотровую крышку перевод с английского; оригинал: located on the left side of the luggage compartment), open the dedicated inspection lid
