Предохранители и реле Kia K3: где находятся и какие номиналы

У Kia K3 (Киа K3) панель предохранителей в моторном отсеке расположена рядом с аккумулятором. Предохранитель ALTERNATOR: 125A для двигателя 1.4 MPI, 150A для 1.6 MPI. Вторая панель — сбоку от водителя на приборной панели.^[1]

Относится к: Kia K3

Проверено 27.10.2026

К чему относятся цифры: Двигатели: 1,4 л, 1,6 л.

Оценка страницы и ссылки

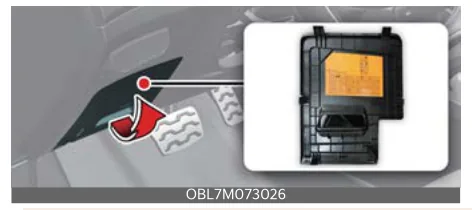

Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Прикуриватель, розетка 12 В	предохранитель POWER OUTLET 2 (20 А) предохранитель POWER OUTLET 3 (20 А)	салон, ^[1] салон, ^[1]
Кондиционер	предохранитель A/C 1 (7,5 А)	салон, ^[1]
Стеклоподъёмники	предохранитель BATTERY 2 (50 А) предохранитель REAR DEFOGGER (40 А) предохранитель MODULE 6 (10 А) предохранитель SAFETY POWER WINDOW LH (25 А)	салон, ^[1] салон, ^[1] салон, ^[1] салон, ^[1]
Обогрев сидений	предохранитель MODULE 6 (10 А)	салон, ^[1]
Стоп-сигналы	предохранитель STOP LAMP (15 А)	салон, ^[1]
Стеклоочиститель	предохранитель WIPER (10 А) предохранитель FRONT WIPER (25 А)	салон, ^[1] салон, ^[1]
Комбинация приборов	предохранитель BATTERY 2 (50 А) предохранитель BATTERY 3 (40 А) предохранитель REAR DEFOGGER (40 А)	салон, ^[1] салон, ^[1] салон, ^[1]
ABS	предохранитель ABS 1 (40 А) предохранитель ABS 2 (40 А) предохранитель ABS 3 (10 А)	салон, ^[1] салон, ^[1] салон, ^[1]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Мой автомобиль выберите версию — лишние строки скроются

Двигатель Все1.4 MPI1.6 MPI

Как узнать, какой у меня двигатель?

Откройте ПТС или СТС: в строке «Модель, № двигателя» перед номером стоит код (модель) двигателя.
Код также выбит или нанесён на блоке цилиндров; место указано в руководстве по эксплуатации, в разделе о технических характеристиках.
Если не нашли — назовите VIN дилеру или в сервисе: по нему точно определят двигатель и коробку.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

45 значений · условия, издания и страницы

Предохранители и реле Kia K3: где находятся и какие номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Панель предохранителей в моторном отсеке	в моторном отсеке, рядом с аккумулятором^[1] #	—
Панель предохранителей в салоне	со стороны водителя, сбоку на приборной панели^[1] #	—
ALTERNATOR	125A^[1] #	панель моторного отсека, бензиновый двигатель 1.4 MPI
ALTERNATOR	150A^[1] #	панель моторного отсека, бензиновый двигатель 1.6 MPI
ABS 1	40A^[1] #	панель моторного отсека, модуль ESC
ABS 2	40A^[1] #	панель моторного отсека, модуль ESC
ABS 3	10A^[1] #	панель со стороны водителя, модуль управления ESC
BATTERY 2	50A^[1] #	панель моторного отсека, соединительная панель приборной панели, SEAT HEATER FRT
BATTERY 3	40A^[1] #	панель моторного отсека, STOP LAMP, SMART KEY, E-Call, TURN SIGNAL, FRONT FOG, IMMOBILIZER
COOLING FAN	40A^[1] #	панель моторного отсека, реле вентиляторов охлаждения 1 и 2
ECU 1	30A^[1] #	панель моторного отсека, главное реле
ECU 3	15A^[1] #	панель моторного отсека, блок управления двигателем ECM/PCM
ECU 4	10A^[1] #	панель со стороны водителя, ECM/PCM, модуль интеллектуального ключа, иммобилайзер
IGNITION 1	30A^[1] #	панель моторного отсека, выключатель зажигания, блок реле PDM
IGNITION 2	40A^[1] #	панель моторного отсека, выключатель зажигания, пусковое реле
IGNITION COIL	20A^[1] #	панель моторного отсека, катушки зажигания № 1–4
INJECTOR	15A^[1] #	панель моторного отсека, ECM/PCM, инжекторы № 1–4
MDPS 1	80A^[1] #	панель моторного отсека, модуль электроусилителя руля
MDPS 2	7,5A^[1] #	панель со стороны водителя, модуль электроусилителя руля
TCU 2	20A^[1] #	панель моторного отсека, модуль управления силовым агрегатом PCM
WIPER	10A^[1] #	панель моторного отсека, электродвигатель переднего стеклоочистителя
REAR DEFOGGER	40A^[1] #	панель моторного отсека, реле стеклоподъемника заднего стекла
A/C 1	7,5A^[1] #	панель со стороны водителя, модуль управления кондиционером
A/C 2	10A^[1] #	панель со стороны водителя, модуль управления кондиционированием
E-CALL	10A^[1] #	панель со стороны водителя, модуль экстренного вызова
FRONT WIPER	25A^[1] #	панель со стороны водителя, электродвигатель переднего стеклоочистителя
MODULE 1	10A^[1] #	панель со стороны водителя, BCM, SLM
MODULE 5	10A^[1] #	панель со стороны водителя, BCM, SLM, модуль интеллектуального ключа
MODULE 6	10A^[1] #	панель со стороны водителя, подогрев сидений, реле стеклоподъемников
MODULE 7	10A^[1] #	панель со стороны водителя, КБЭ
POWER OUTLET 2	20A^[1] #	панель со стороны водителя, розетка питания 1
POWER OUTLET 3	20A^[1] #	панель со стороны водителя, розетка питания 2
POWER SEAT	20A^[1] #	панель со стороны водителя, поясничная опора
SAFETY POWER WINDOW LH	25A^[1] #	панель со стороны водителя, стеклоподъемник водительской двери
SMART KEY 1	15A^[1] #	панель со стороны водителя, модуль интеллектуального ключа
STOP LAMP	15A^[1] #	панель со стороны водителя, электронный модуль стоп-сигналов
TAIL RH	7,5A^[1] #	панель со стороны водителя, передняя фара справа, DRL справа, задняя комбинированная фара справа
Main Relay	MINI^[1] #	реле, панель моторного отсека
Fuel Pump Relay	MICRO^[1] #	реле топливного насоса, панель моторного отсека
Start Relay	MICRO^[1] #	реле стартера, панель моторного отсека
Cooling Fan2 Relay	MICRO^[1] #	реле вентилятора охлаждения 2, панель моторного отсека
Air Conditioner Relay	MICRO^[1] #	реле кондиционера, панель моторного отсека
Air Conditioner Blower Relay	MICRO^[1] #	реле обдува кондиционера, панель моторного отсека
Head Lamp High Relay	MICRO^[1] #	реле дальнего света фар, панель моторного отсека
Wiper HI Relay	MICRO^[1] #	реле стеклоочистителя, панель моторного отсека

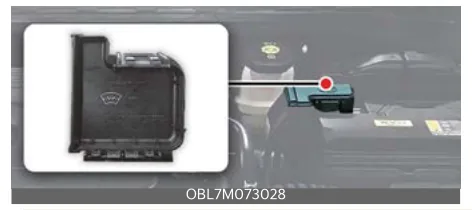

Где находятся панели предохранителей

У Kia K3 две панели предохранителей. Основная расположена в моторном отсеке, рядом с аккумулятором (руководство по эксплуатации 2025 года, стр. 429, 438). Вторая панель находится в салоне, со стороны водителя — сбоку на приборной панели (стр. 434).

На внутренней стороне крышки панели предохранителей находится табличка с указанием наименования и номинальных параметров предохранителей (стр. 434).

Какой предохранитель за что отвечает

Предохранители панели моторного отсека защищают силовые цепи: ALTERNATOR — цепь генератора, ABS 1 и ABS 2 (по 40A) — модуль ESC, MDPS 1 (80A) — электроусилитель руля, IGNITION 1 и IGNITION 2 — выключатель зажигания и блок реле PDM, ECU 1 (30A) — главное реле, ECU 3 (15A) — блок управления двигателем, INJECTOR (15A) — инжекторы, IGNITION COIL (20A) — катушки зажигания.

Предохранители панели со стороны водителя отвечают за комфорт и салонные цепи: A/C 1 (7,5A) и A/C 2 (10A) — кондиционер, POWER OUTLET 2 и POWER OUTLET 3 (по 20A) — розетки питания, SMART KEY 1 (15A) — интеллектуальный ключ, STOP LAMP (15A) — стоп-сигналы, FRONT WIPER (25A) — передний стеклоочиститель, SAFETY POWER WINDOW LH (25A) — стеклоподъемник водительской двери.

Реле в панели моторного отсека

В панели моторного отсека установлены реле типа MINI и MICRO: Main Relay (MINI), а также MICRO-реле — Fuel Pump Relay (топливный насос), Start Relay (стартер), Cooling Fan2 Relay, Air Conditioner Relay, Air Conditioner Blower Relay, Head Lamp High Relay и Wiper HI Relay (стр. 440).

Обратите внимание

НельзяДля замены плавкого предохранителя всегда используйте предохранитель того же номинала. Установка предохранителя с более высоким номиналом может стать причиной повреждений и возгорания. Запрещено устанавливать проволоку или алюминиевую полоску вместо предохранителя (руководство по эксплуатации Kia K3, стр. 429).

НельзяНе следует устанавливать дополнительные ламповые или светодиодные осветительные приборы: возможен выход ламп из строя, мерцание света фар, повреждения блока предохранителей и проводки (стр. 441).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📄 Памятка PDF: План ТО

📘 Руководство производителя ↗

По руководству 2025 гг.^[1]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится панель предохранителей у Kia K3?

Основная панель предохранителей расположена в моторном отсеке, рядом с аккумулятором. Вторая панель находится в салоне, сбоку от водителя на приборной панели.

Какой номинал предохранителя ALTERNATOR на Kia K3?

Для бензинового двигателя 1.4 MPI — 125A, для 1.6 MPI — 150A. Предохранитель установлен в панели моторного отсека.

Где посмотреть номиналы предохранителей Kia K3?

На внутренней стороне крышки панели предохранителей находится табличка с указанием наименования и номинальных параметров предохранителей.

Какой предохранитель отвечает за прикуриватель (розетку питания) Kia K3?

POWER OUTLET 2 (20A) — розетка питания 1, POWER OUTLET 3 (20A) — розетка питания 2. Оба находятся в панели со стороны водителя.

Какой предохранитель отвечает за стоп-сигналы Kia K3?

STOP LAMP 15A в панели со стороны водителя защищает электронный модуль стоп-сигналов. Цепь STOP LAMP также входит в зону предохранителя BATTERY 3 (40A) панели моторного отсека.

Какие реле стоят в панели моторного отсека Kia K3?

Main Relay (тип MINI), а также реле типа MICRO: топливного насоса, стартера, вентилятора охлаждения 2, кондиционера, обдува кондиционера, дальнего света фар и стеклоочистителя.
