Предохранители и реле Lexus LS (LS 460, LS 460L, LS 600h L)

У Lexus LS 460 и LS 460L (2012–2017) монтажные блоки предохранителей расположены в моторном отсеке, на панели приборов с обеих сторон и в багажнике. Расположение блоков LS 600h L — в таблице.^[1]^[2]

Относится к: Lexus LS

Проверено 25.10.2026

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Где расположены блоки предохранителей

Данные из руководства

Предохранители и реле Lexus LS (LS 460, LS 460L, LS 600h L): значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Блок предохранителей	моторный отсек^[1] #	LS 460, LS 460L, модели 2WD
Блок предохранителей	моторный отсек^[1] #	LS 460, LS 460L, модели AWD

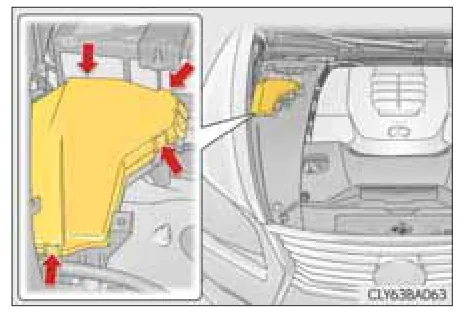

Блок типа A в моторном отсеке	моторный отсек: снять крышку моторного отсека, отжать фиксаторы и снять крышку блока^[1] #	LS 460, LS 460L, левостороннее рулевое управление
Блок предохранителей	панель приборов со стороны водителя: снять крышку^[1] #	LS 460, LS 460L
Блок предохранителей	панель приборов со стороны пассажира: снять крышку^[1] #	LS 460, LS 460L
Блок предохранителей	багажник: снять крышку^[1] #	LS 460, LS 460L
Блок типа A в моторном отсеке	моторный отсек^[2] #	LS 600h L (2012)
Блок предохранителей	моторный отсек, рядом с блоком управления силовой установкой^[2] #	LS 600h L (2012)
Блок предохранителей	панель приборов со стороны водителя^[2] #	LS 600h L (2012)
Блок предохранителей	панель приборов со стороны пассажира^[2] #	LS 600h L (2012)
Блок типа A	багажник^[2] #	LS 600h L (2012)

Где находятся блоки предохранителей LS 460 и LS 460L

В руководстве по эксплуатации Lexus LS 2012–2017 (LS 460, LS 460L) указаны четыре места размещения монтажных блоков: моторный отсек (отдельно для моделей 2WD и AWD), панель приборов со стороны водителя, панель приборов со стороны переднего пассажира и багажник.

Чтобы добраться до предохранителей, снимают крышку: в моторном отсеке блока типа A — сначала крышку моторного отсека, затем отжимают фиксаторы и снимают крышку самого блока; на панели приборов и в багажнике — снимают крышку блока.

h2

Блоки предохранителей LS 600h L

p

В LS 600h L (2012) блоки типа A расположены в моторном отсеке и в багажнике, ещё два блока — на панели приборов со стороны водителя и со стороны пассажира. Отдельный блок находится в моторном отсеке рядом с блоком управления силовой установкой (power control unit).

Порядок действий

Перевести кнопку запуска двигателя в режим IGNITION ON и проверить, что стояночный тормоз затянут.
Перевести рычаг селектора в P.
Перевести кнопку запуска двигателя в режим ACCESSORY.
Нажать и удерживать кнопку запуска двигателя около 15 секунд, сильно нажимая педаль тормоза.

Обратите внимание

НельзяПроизводитель не допускает установку предохранителя с номиналом выше указанного и замену предохранителя другими предметами или проводом даже временно; следует использовать оригинальный предохранитель Lexus или эквивалентный, без модификации предохранителей и монтажных блоков (руководство LS 460/LS 460L, стр. 839).

НельзяВ LS 600h L запрещено самостоятельно проверять и заменять предохранители в блоке рядом с блоком управления силовой установкой: рядом расположены высоковольтные детали и проводка, есть риск поражения электрическим током (руководство LS 600h L, стр. 484).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По 2 руководствам 2012–2017 гг.^[1]^[2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Lexus LS 460?

В моторном отсеке, на панели приборов со стороны водителя и пассажира, а также в багажнике. Доступ — после снятия крышки соответствующего блока.

Есть ли блок предохранителей в багажнике Lexus LS 460?

Да, в багажнике; для доступа снимают крышку блока.

Где блок предохранителей в Lexus LS 600h L?

Блоки типа A — в моторном отсеке и в багажнике, ещё два — на панели приборов с обеих сторон; дополнительный блок расположен рядом с блоком управления силовой установкой.

Можно ли поставить предохранитель с большим номиналом?

Нет, производитель запрещает использовать предохранитель с более высоким номиналом, заменять его проводом или другими предметами.

Можно ли самому менять предохранители в блоке у power control unit?

Нет, в руководстве LS 600h L запрещена самостоятельная проверка и замена предохранителей в этом блоке из-за высоковольтных деталей рядом.

Источники

↑ a b c d e f g h i j Руководство по эксплуатации Lexus LS, 2012-2017, стр. 793, 794, 835, 836, 837
цитаты (5)
- стр. 793: Блоки предохранителей (стр. 807) перевод с английского; оригинал: Fuse boxes (P. 807)
- стр. 835: Моторный отсек: блок предохранителей типа A (автомобили с левосторонним рулевым управлением). Снимите крышку моторного отсека (стр. 767), отожмите фиксаторы и снимите крышку. перевод с английского; оригинал: Engine compartment: type A fuse box (left-hand drive vehicles) Remove the engine compart- ment cover (P. 767) and push the tabs in and lift the lid off.
- стр. 836: Панель приборов со стороны водителя. Снимите крышку. перевод с английского; оригинал: Driver’s side instrument panel Remove the lid.
- стр. 836: Панель приборов со стороны пассажира. Снимите крышку. перевод с английского; оригинал: Passenger’s side instrument panel Remove the lid.
- стр. 837: Багажник. Снимите крышку. перевод с английского; оригинал: Trunk Remove the lid.
↑ a b c d e f g Руководство по эксплуатации Lexus LS, 2012, стр. 479, 480, 481
цитаты (5)
- стр. 479: Моторный отсек (блок предохранителей типа A). Отожмите фиксатор и снимите крышку. перевод с английского; оригинал: Engine compartment (type A fuse box) Push the tab in and lift the lid off.
- стр. 480: Моторный отсек (блок предохранителей рядом с блоком управления силовой установкой). Рядом с блоком предохранителей находятся высоковольтные детали и проводка. перевод с английского; оригинал: Engine compartment (fuse box near the power control unit) There are high voltage parts and wiring near the fuse box.
- стр. 480: Панель приборов со стороны водителя. Снимите крышку. перевод с английского; оригинал: Driver's side instrument panel Remove the lid.
- стр. 481: Панель приборов со стороны пассажира. Снимите крышку. перевод с английского; оригинал: Passenger's side instrument panel Remove the lid.
- стр. 481: Багажник (блок предохранителей типа A). Снимите крышку. перевод с английского; оригинал: Trunk (type A fuse box) Remove the lid.
