Предохранители и реле Porsche Cayenne (955/957/958): где блоки и какой предохранитель за что отвечает

Блок предохранителей Porsche Cayenne (Порше Кайен): Один блок предохранителей в моторном отсеке, ещё два — на внешних торцах панели приборов (стр. 313). За что отвечают: прикуриватель, розетка 12 В — 1 (20 А, блок в салоне, стр. 320); топливный насос (бензонасос) — 13 (15 А, блок в моторном отсеке, стр. 319); стеклоочиститель — 8 (30 А, блок в салоне, стр. 315). Номера и номиналы — по руководству по эксплуатации.^[1]^[2]

Относится к: Porsche Cayenne

Проверено 26.10.2026

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Прикуриватель, розетка 12 В	предохранитель 1 (20 А) предохранитель 19 (25 А)	салон, ^[1] салон, ^[2]
Топливный насос (бензонасос)	предохранитель 13 (15 А) предохранитель 14 (15 А)	моторный отсек, ^[2] моторный отсек, ^[2]
Обогрев сидений	предохранитель 22 (25 А)	салон, ^[2]
Стеклоочиститель	предохранитель 8 (30 А)	салон, ^[2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

16 значений · условия, издания и страницы

Предохранители и реле Porsche Cayenne (955/957/958): где блоки и какой предохранитель за что отвечает: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Число блоков предохранителей	3^[2] #	один в моторном отсеке, два на торцах панели приборов
Открывание крышки блока в моторном отсеке	поворотные замки на 90° против часовой стрелки отвёрткой^[2] #	—
Прикуриватель, розетка центральной консоли	20 А^[1] #	блок слева на панели приборов, предохранитель 1
Мотор стеклоочистителя ветрового стекла	30 А^[2] #	блок слева, предохранитель 8
Система омывания фар	25 А^[2] #	блок слева, предохранитель 18
Servotronic	5 А^[2] #	блок слева, предохранитель 49
Вентилятор передней системы кондиционирования	40 А^[2] #	блок слева, предохранитель 56
Фаркоп, розетка прицепа	25 А^[2] #	блок справа, предохранитель 19
Обогрев передних сидений	25 А^[2] #	блок справа, предохранитель 22
Блок управления АКПП Tiptronic	15 А^[2] #	блок справа, предохранитель 51
Вентилятор	60 А^[2] #	блок в моторном отсеке, предохранитель 1
Катушки зажигания	15 А^[2] #	блок в моторном отсеке, предохранитель 7 или 8
Топливный насос, правый	15 А^[2] #	блок в моторном отсеке, предохранитель 13
Топливный насос, левый	15 А^[2] #	блок в моторном отсеке, предохранитель 14
Кислородные датчики перед каталитическим нейтрализатором	15 А^[2] #	блок в моторном отсеке, предохранитель 17
Кислородные датчики за каталитическим нейтрализатором	7,5 А^[2] #	блок в моторном отсеке, предохранитель 18

Где находятся блоки предохранителей

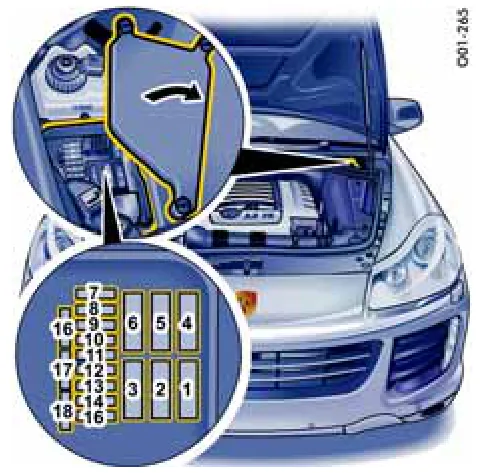

В руководстве по эксплуатации Cayenne (стр. 313) указано: один блок предохранителей расположен в моторном отсеке, ещё два — на внешних торцах панели приборов. То же распределение приведено в руководстве 2006 года для Cayenne и Cayenne S (стр. 318).

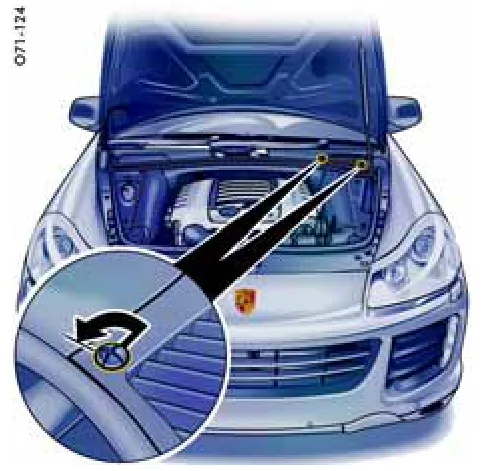

Крышка блока в моторном отсеке открывается поворотом поворотных замков на 90° против часовой стрелки отвёрткой.

Какой предохранитель за что отвечает

Назначение предохранителей распределено по трём блокам. Блок слева на панели приборов защищает прикуриватель и розетки (предохранитель 1 — 20 А), стеклоочиститель (№ 8 — 30 А), омывание фар (№ 18 — 25 А), Servotronic (№ 49 — 5 А) и вентилятор передней системы кондиционирования (№ 56 — 40 А).

Блок справа на панели приборов содержит предохранители фаркопа и розетки прицепа (№ 19 — 25 А), обогрева передних сидений (№ 22 — 25 А) и блока управления АКПП Tiptronic (№ 51 — 15 А).

В блоке моторного отсека размещены предохранители вентилятора (№ 1 — 60 А), катушек зажигания (№ 7/№ 8 — 15 А), правого и левого топливных насосов (№ 13 и № 14 — по 15 А) и кислородных датчиков до и после каталитического нейтрализатора (№ 17 — 15 А, № 18 — 7,5 А).

Номиналы

Номинал каждого предохранителя указан на крышке блока и в руководстве: значения в таблице приведены по страницам 315–319 и 326 руководства по эксплуатации. Распределение и номиналы зависят от года выпуска и комплектации — сверьте с инструкцией своей комплектации.

Обратите внимание

ВажноПроизводитель предупреждает: замена предохранителей или реле при работающем двигателе или включённом зажигании может привести к короткому замыканию, пожару и поражению электрическим током; при всех работах с электрооборудованием отключайте отрицательную клемму АКБ (руководство, стр. 312).

ВажноПуск двигателя от внешнего АКБ (прикуривание): замёрзший аккумулятор необходимо оттаять до подключения пусковых проводов — разряженный аккумулятор может замёрзнуть уже при −10 °C (руководство, стр. 323).

НельзяНельзя заводить автомобиль с толчка или буксировкой — возможно повреждение каталитических нейтрализаторов и других компонентов (руководство, стр. 323).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По 2 руководствам 2006 гг.^[1]^[2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Porsche Cayenne?

Один блок — в моторном отсеке, ещё два — на внешних торцах панели приборов.

Какой предохранитель отвечает за прикуриватель на Cayenne?

Предохранитель 1 в блоке слева на панели приборов, номинал 20 А — он же защищает розетку центральной консоли.

Какой предохранитель топливного насоса на Cayenne?

Правый топливный насос — предохранитель 13 (15 А), левый — предохранитель 14 (15 А) в блоке моторного отсека.

Как открыть крышку блока предохранителей в моторном отсеке?

Поворотные замки отворачиваются на 90° против часовой стрелки отвёрткой.

Какой предохранитель у стеклоочистителя Cayenne?

Мотор стеклоочистителя ветрового стекла — предохранитель 8 в блоке слева, 30 А.

Можно ли менять предохранители при включённом зажигании?

Нет: по предупреждению руководства замена при работающем двигателе или включённом зажигании может привести к короткому замыканию и поражению током; отрицательную клемму АКБ нужно отключать.

Источники

↑ a b c d e Руководство по эксплуатации Porsche Cayenne, 2006, стр. 318, 320
цитата
- стр. 320: 1 Розетка центральной консоли, прикуриватель 20 перевод с английского; оригинал: 1 Centre console socket, cigarette lighter 20
↑ a b c d e f g h i j и ещё 13 Руководство по эксплуатации Porsche Cayenne, стр. 313, 315, 316, 317, 318, 319
цитаты (15)
- стр. 313: Один блок предохранителей находится в моторном отсеке. Два дополнительных блока расположены на внешних торцах панели приборов. перевод с английского; оригинал: One fuse box is in the engine compartment. Two additional fuse boxes are located in the outer ends of the dashboard.
- стр. 313: Поверните поворотные замки на 90° против часовой стрелки отвёрткой и снимите крышку. перевод с английского; оригинал: Rotate the turn-locks 90° anti-clockwise with a screwdriver and remove the cover.
- стр. 315: 8 Мотор стеклоочистителя ветрового стекла — 30 А перевод с английского; оригинал: 8 Wiper motor for windshield 30
- стр. 315: 18 Система омывания фар — 25 А перевод с английского; оригинал: 18 Headlight washer system 25
- стр. 315: 49 Servotronic — 5 А перевод с английского; оригинал: 49 Servotronic 5
- стр. 316: 56 Вентилятор передней системы кондиционирования — 40 А перевод с английского; оригинал: 56 Fan, front air-conditioning system 40
- стр. 317: 19 Фаркоп, точка подключения розетки прицепа — 25 А перевод с английского; оригинал: 19 Trailer coupling, trailer socket connection point 25
- стр. 317: 22 Обогрев сидений, передние — 25 А перевод с английского; оригинал: 22 Seat heating, front 25
- стр. 318: 51 Блок управления коробкой передач Tiptronic — 15 А перевод с английского; оригинал: 51 Tiptronic transmission control unit 15
- стр. 319: 1 1 Вентилятор — 60 А перевод с английского; оригинал: 1 1 Fan 60
- стр. 319: 7 7 Катушки зажигания — 15 А перевод с английского; оригинал: 7 7 Ignition coils 15
- стр. 319: 13 13 Топливный насос, правый — 15 А перевод с английского; оригинал: 13 13 Fuel pump, right 15
- стр. 319: 14 14 Топливный насос, левый — 15 А перевод с английского; оригинал: 14 14 Fuel pump, left 15
- стр. 319: 17 17 Кислородные датчики перед каталитическим нейтрализатором — 15 А перевод с английского; оригинал: 17 17 Oxygen sensors ahead of catalytic converter 15
- стр. 319: 18 18 Кислородные датчики за каталитическим нейтрализатором — 7,5 А перевод с английского; оригинал: 18 18 Oxygen sensors behind catalytic converter 7.5
