Предохранители и реле Skoda Superb (Superb II, 3T)
Блоки предохранителей Skoda Superb (Шкода Суперб): Слева на панели приборов за крышкой (стр. 216); В моторном отсеке, под крышкой (при необходимости снять крышку аккумулятора) (стр. 217). За что отвечают: прикуриватель, розетка 12 В — 26 (блок в салоне, стр. 216); магнитола, аудиосистема — 48 (блок в салоне, стр. 217); стеклоподъёмники — 23 (блок в салоне, стр. 216); топливный насос (бензонасос) — 1 (блок в салоне, стр. 216); вентилятор радиатора — F38 (блок в моторном отсеке, стр. 217); стеклоочиститель — 19 (блок в салоне, стр. 216). Номера и номиналы — по руководству по эксплуатации.[1]
Относится к: Skoda Superb
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель 26 предохранитель 35 | салон, [1] салон, [1] |
| Топливный насос (бензонасос) | предохранитель 1 предохранитель 27 | салон, [1] салон, [1] |
| Кондиционер | предохранитель 40 | салон, [1] |
| Вентилятор радиатора | предохранитель F38 | моторный отсек, [1] |
| Звуковой сигнал | предохранитель 34 предохранитель F5 | салон, [1] моторный отсек, [1] |
| Стеклоподъёмники | предохранитель 23 | салон, [1] |
| Обогрев заднего стекла | предохранитель 25 | салон, [1] |
| Обогрев сидений | предохранитель 46 | салон, [1] |
| Магнитола, аудиосистема | предохранитель 48 предохранитель F19 предохранитель F8 | салон, [1] моторный отсек, [1] моторный отсек, [1] |
| Стеклоочиститель | предохранитель 19 предохранитель 39 предохранитель F17 предохранитель F31 | салон, [1] салон, [1] моторный отсек, [1] моторный отсек, [1] |
| Комбинация приборов | предохранитель 6 предохранитель 19 предохранитель F17 | салон, [1] салон, [1] моторный отсек, [1] |
| ABS | предохранитель 2 предохранитель F2 предохранитель F48 предохранитель F4 | салон, [1] моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Центральный замок | предохранитель 14 предохранитель 23 | салон, [1] салон, [1] |
Мой автомобиль выберите версию — лишние строки скроются
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Моторный отсек
Все данные из руководства
85 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Блок в панели приборов | Слева на панели приборов за крышкой[1] # | — |
| Блок в моторном отсеке | В моторном отсеке под крышкой (при необходимости снять крышку аккумулятора)[1] # | — |
| Блок в панели приборов | С левой стороны панели приборов за крышкой[1] # | Блок предохранителей в панели приборов |
| Блок в моторном отсеке | В моторном отсеке под крышкой[1] # | Блок предохранителей в моторном отсеке |
| Диагностический разъём, блок управления двигателем, реле и блок управления топливного насоса | 1[1] # | Панель приборов |
| Блок управления ABS, ESC, выключатель индикации контроля шин, датчик тормозной системы | 2[1] # | Панель приборов |
| Выключатель и блок управления подушек безопасности | 3[1] # | Панель приборов |
| WIV, задние фонари, затемняемые зеркала, датчик давления, телефонная подготовка | 4[1] # | Панель приборов |
| Блоки управления корректировкой света фар и поворотным светом, парктроником, park assist | 5[1] # | Панель приборов |
| Комбинация приборов, электромеханический усилитель руля, Haldex, блокировка селектора, питание шины данных, AG | 6[1] # | Панель приборов |
| Нагрев клапанов, расходомер воздуха | 7[1] # | Панель приборов |
| Блок управления распознаванием прицепа | 8[1] # | Панель приборов |
| Реле вспомогательного отопления и вентиляции | 9[1] # | Панель приборов |
| Адаптивная левая основная фара | 10[1] # | Панель приборов |
| Адаптивная правая основная фара | 11[1] # | Панель приборов |
| Диагностический разъём, выключатель света, датчик дождя, часы | 13[1] # | Панель приборов |
| Центральный замок и крышка капота | 14[1] # | Панель приборов |
| Центральный блок управления — плафоны освещения салона | 15[1] # | Панель приборов |
| Система кондиционирования | 16[1] # | Панель приборов |
| Телефон | 18[1] # | Панель приборов |
| Комбинация приборов, рычаг стеклоочистителя и указателей поворота | 19[1] # | Панель приборов |
| KESSY | 20[1] # | Панель приборов |
| Вентилятор Climatronic | 22[1] # | Панель приборов |
| Передние электростеклоподъёмники, центральный замок передних дверей | 23[1] # | Панель приборов |
| Блокировка селектора, AG | 24[1] # | Панель приборов |
| Обогрев заднего стекла, реле вспомогательного отопления и вентиляции | 25[1] # | Панель приборов |
| Розетка в багажном отделении | 26[1] # | Панель приборов |
| Реле топливного насоса, блок управления топливного насоса, форсунки | 27[1] # | Панель приборов |
| Электропривод крышки багажника | 28[1] # | Панель приборов |
| AG, Haldex | 29[1] # | Панель приборов |
| Вентилируемые передние сиденья | 30[1] # | Панель приборов |
| Подготовка DVD | 31[1] # | Панель приборов |
| Электрический сдвижной/подъёмный люк | 33[1] # | Панель приборов |
| Сигнализация, запасной звуковой сигнал | 34[1] # | Панель приборов |
| Передний и задний прикуриватели | 35[1] # | Панель приборов |
| Система омывания фар | 36[1] # | Панель приборов |
| Обогрев передних сидений | 37[1] # | Панель приборов |
| Обогрев задних сидений | 38[1] # | Панель приборов |
| Задний стеклоочиститель | 39[1] # | Панель приборов |
| Вентилятор кондиционера, реле вспомогательного отопления и вентиляции | 40[1] # | Панель приборов |
| Выключатель света | 42[1] # | Панель приборов |
| Блок управления распознаванием прицепа | 43, 44, 45[1] # | Панель приборов |
| Выключатель обогрева сидений | 46[1] # | Панель приборов |
| Телефонная подготовка | 47[1] # | Панель приборов |
| Подготовка для последующей установки радиоприёмника | 48[1] # | Панель приборов |
| Правая основная фара, правый задний фонарь | F1[1] # | Моторный отсек, версия A |
| Клапаны ABS | F2[1] # | Моторный отсек, версия A |
| Звуковой сигнал | F5[1] # | Моторный отсек, версия A |
| Блок управления автоматической КПП | F13[1] # | Моторный отсек, версия A |
| Насос охлаждающей жидкости | F15[1] # | Моторный отсек, версия A |
| Комбинация приборов, рычаг стеклоочистителя и указателей поворота | F17[1] # | Моторный отсек, версия A |
| Усилитель звука (звуковая система) | F18[1] # | Моторный отсек, версия A |
| Радиоприёмник | F19[1] # | Моторный отсек, версия A |
| Блок управления двигателем | F23[1] # | Моторный отсек, версия A |
| Блок управления шиной данных | F24[1] # | Моторный отсек, версия A |
| Клапан дозирования топлива | F27[1] # | Моторный отсек, версия A |
| Блок управления двигателем | F28[1] # | Моторный отсек, версия A |
| Главное реле | F29[1] # | Моторный отсек, версия A |
| Блок управления вспомогательным отоплением и вентиляцией | F30[1] # | Моторный отсек, версия A |
| Стеклоочистители ветрового стекла | F31[1] # | Моторный отсек, версия A |
| Вентилятор радиатора, клапаны | F38[1] # | Моторный отсек, версия A |
| Датчик сцепления/тормозных колодок | F39[1] # | Моторный отсек, версия A |
| Лямбда-зонд | F40[1] # | Моторный отсек, версия A |
| Клапан AKF | F41[1] # | Моторный отсек, версия A |
| Лямбда-зонд | F42[1] # | Моторный отсек, версия A |
| Зажигание | F43[1] # | Моторный отсек, версия A |
| Левая основная фара, левый задний фонарь | F47[1] # | Моторный отсек, версия A |
| Насос ABS | F48[1] # | Моторный отсек, версия A |
| Питание клеммы 15 (зажигание включено) | F49[1] # | Моторный отсек, версия A |
| Реле питания — клемма X | F52[1] # | Моторный отсек, версия A |
| Дополнительные потребители | F53[1] # | Моторный отсек, версия A |
| Измерительная цепь | F3[1] # | Моторный отсек, версия B |
| Клапаны ABS | F4[1] # | Моторный отсек, версия B |
| Питание клеммы 15 (зажигание включено) | F7[1] # | Моторный отсек, версия B |
| Радиоприёмник | F8[1] # | Моторный отсек, версия B |
| Блок управления двигателем, главное реле | F10[1] # | Моторный отсек, версия B |
| Блок управления вспомогательным отоплением и вентиляцией | F11[1] # | Моторный отсек, версия B |
| Блок управления шиной данных | F12[1] # | Моторный отсек, версия B |
| Зажигание | F14[1] # | Моторный отсек, версия B |
| Правая основная фара, правый задний фонарь | F16[1] # | Моторный отсек, версия B |
| Клапан дозирования топлива, насос охлаждающей жидкости | F20[1] # | Моторный отсек, версия B |
| Лямбда-зонд | F21[1] # | Моторный отсек, версия B |
| Выключатель педали сцепления | F22[1] # | Моторный отсек, версия B |
| Насос ABS | F25[1] # | Моторный отсек, версия B |
| Левая основная фара | F26[1] # | Моторный отсек, версия B |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
В Skoda Superb II (3T) два блока предохранителей. Первый расположен в салоне, с левой стороны панели приборов за крышкой (руководство 2012 года, стр. 216).

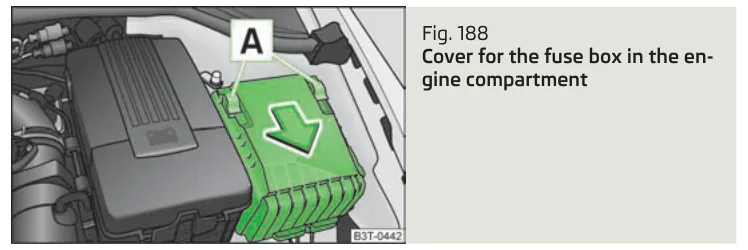

Второй блок находится в моторном отсеке под крышкой; при необходимости для доступа снимают крышку аккумулятора (стр. 217).
Как различаются версии блока в моторном отсеке
Назначение предохранителей в моторном отсеке зависит от версии блока — в руководстве приведены два варианта, A и B, с разными номерами и разным распределением потребителей.
Например, в версии A за радиоприёмник отвечает F19, в версии B — F8; блок управления двигателем в версии A защищён предохранителями F23 и F28, в версии B — F10. Перед поиском нужного предохранителя сверьте версию блока с инструкцией своей комплектации.
За что отвечают предохранители в панели приборов
Салонный блок защищает цепи комфорта и электроники: прикуриватели (35), обогрев передних (37) и задних (38) сидений, омыватель фар (36), центральный замок (14), стеклоподъёмники (23), KESSY (20).
Отдельные предохранители защищают топливную систему: реле и блок управления топливного насоса входят в цепи предохранителей 1 и 27. Цепи света также разнесены: адаптивные фары — 10 и
