Предохранители и реле Dodge Caravan: расположение блока и номиналы

Короткий ответ

За цепь стартера в Dodge Caravan (Додж Караван) отвечает предохранитель Starter Solenoid — гнездо J17 блока TIPM, 40 А. Сам блок TIPM находится в моторном отсеке рядом с аккумулятором. Номиналы остальных предохранителей — в таблице.[1]

Относится к: Dodge Caravan

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

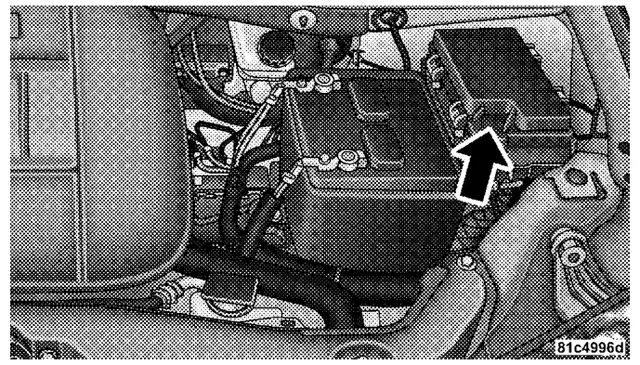

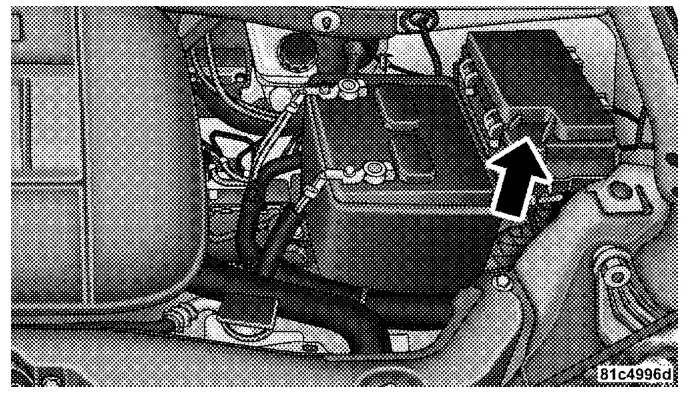

Где расположены блоки предохранителей — Dodge Caravan, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 476[1]

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Другие места

10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый60 А — синий (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

59 значений · условия, издания и страницы
Предохранители и реле Dodge Caravan: расположение блока и номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Гнездо J17 — Starter Solenoid40 А[1] #TIPM
Гнездо J19 — Radiator Fan60 А[1] #TIPM
Гнездо M19 — Auto Shut Down (ASD №1 и №2)25 А[1] #TIPM
Гнездо M21 — Auto Shut Down (ASD №3)20 А[1] #TIPM
Гнездо M28 — NGC, питание КПП, J196210 А[1] #TIPM
Гнездо M33 — NGC, GPEC10 А[1] #TIPM
Гнездо M25 — Fuel Pump, Diesel Lift Pump (экспорт)20 А[1] #TIPM
Гнездо M7 — розетка №2 (BATT/ACC)20 А[1] #TIPM
Гнездо M36 — розетка №3 (BATT)20 А[1] #TIPM
Предохранитель IOD — потребители при выключенном зажигании20 А[1] #TIPM
Гнездо J1 — Power Folding Seat40 А[1] #TIPM
Гнездо J2 — Power Liftgate Module30 А[1] #TIPM
Гнездо J3 — Rear Door Module (RR Door Node)40 А[1] #TIPM
Гнездо J4 — Driver Door Node25 А[1] #TIPM
Гнездо J5 — Passenger Door Node25 А[1] #TIPM
Гнездо J6 — ABS Pump/ESP40 А[1] #TIPM
Гнездо J7 — ABS Valve30 А[1] #TIPM
Гнездо J8 — Power Memory Seat (при наличии)40 А[1] #TIPM
Гнездо J9 — PZEV Motor/Flex Fuel40 А[1] #TIPM
Гнездо J10 — Headlamp Wash Relay/Manual Tuning Valve30 А[1] #TIPM
Гнездо J11 — Power Sliding Door Module30 А[1] #TIPM
Гнездо J13 — Ignition Off Draw (IOD) — Main60 А[1] #TIPM
Гнездо J14 — Rear Window Defogger40 А[1] #TIPM
Гнездо J15 — Rear Blower30 А[1] #TIPM
Гнездо J18 — PCM Trans Range20 А[1] #TIPM
Гнездо J20 — Front Wiper LO/HI30 А[1] #TIPM
Гнездо J21 — Front/Rear Washer20 А[1] #TIPM
Гнездо J22 — Sunroof Module25 А[1] #TIPM
Гнездо M1 — CHMSL/Brake Switch15 А[1] #TIPM
Гнездо M2 — Trailer Lighting20 А[1] #TIPM
Гнездо M4 — Trailer Tow10 А[1] #TIPM
Гнездо M5 — Inverter25 А[1] #TIPM
Гнездо M8 — Front Heated Seat (при наличии)20 А[1] #TIPM
Гнездо M9 — Rear Heated Seat (при наличии)20 А[1] #TIPM
Гнездо M10 — IOD: VES, SDARS, DVD, HFM, UGDO, Vanity Lamp20 А[1] #TIPM
Гнездо M11 — IOD: HVAC/ATC, MW SENSR, Underhood Lamp10 А[1] #TIPM
Гнездо M12 — Amplifier (AMP)30 А[1] #TIPM
Гнездо M13 — IOD: CCN, WCM, SIREN, CLK MOD, Multifunction Switch20 А[1] #TIPM
Гнездо M14 — Trailer Tow (только экспорт)20 А[1] #TIPM
Гнездо M15 — COL MOD, IR SNS, HVAC/ATC, CCN, TPM, Glow Plug Module (дизель, экспорт)20 А[1] #TIPM
Гнездо M16 — ORC/OCM10 А[1] #TIPM
Гнездо M17 — Left Tail/License/Park Lamp15 А[1] #TIPM
Гнездо M18 — Right Tail/Park/Run Lamp15 А[1] #TIPM
Гнездо M20 — CCN Interior Light, Switch Bank, Steering Control Module15 А[1] #TIPM
Гнездо M22 — правый сигнал (HI/LOW)10 А[1] #TIPM
Гнездо M23 — левый сигнал (HI/LOW)10 А[1] #TIPM
Гнездо M24 — Rear Wiper25 А[1] #TIPM
Гнездо M26 — Power Mirror Switch, Driver Window Switch10 А[1] #TIPM
Гнездо M27 — Ignition Switch, Window Module10 А[1] #TIPM
Гнездо M29 — Occupant Classification Module (OCM)10 А[1] #TIPM
Гнездо M30 — Rear Wiper Module, Power Folding Mirror15 А[1] #TIPM
Гнездо M31 — Back-Up Lamps20 А[1] #TIPM
Гнездо M32 — ORC, TT Europe10 А[1] #TIPM
Гнездо M34 — Park Assist, HVAC Module, Headlamp Wash, Compass10 А[1] #TIPM
Гнездо M35 — Heated Mirrors10 А[1] #TIPM
Гнездо M37 — ABS, ESP, Stop Lamp Switch, Fuel Pump Rly Hi Control10 А[1] #TIPM
Гнездо M38 — Lock/Unlock Motors25 А[1] #TIPM
Предохранитель-автомат Power Windows25 А[1] #под панелью приборов у рулевой колонки
Предохранитель-автомат Power Seats30 А[1] #под сиденьем водителя

Где находится блок предохранителей

Основной блок предохранителей Dodge Caravan — модуль Totally Integrated Power Module (TIPM), он расположен в моторном отсеке рядом с аккумулятором (руководство 2008 года, стр. 476).

Два предохранителя-автомата установлены отдельно от TIPM: Power Windows (25 А) — под панелью приборов у рулевой колонки, Power Seats (30 А) — под сиденьем водителя (стр. 483).

Предохранители цепей запуска и работы двигателя

Гнездо J17 блока TIPM — цепь Starter Solenoid, номинал 40 А (стр. 477).

Гнездо M19 — автоматическое отключение ASD №1 и №2, 25 А; гнездо M21 — ASD №3, 20 А (стр. 480).

Гнездо M28 — контроллер NGC, питание КПП и разъём J1962, 10 А; гнездо M33 — NGC, GPEC, 10 А (стр. 480–481).

Гнездо M25 — топливный насос и diesel lift pump (экспортные версии), 20 А; гнездо J19 — вентилятор радиатора, 60 А (стр. 477, 480).

Предохранитель IOD

Предохранитель IOD в блоке TIPM рассчитан на 20 А и относится к цепям потребителей при выключенном зажигании (стр. 483).

Отдельные гнёзда TIPM также обозначены как цепи IOD: M10 — 20 А, M11 — 10 А, M13 — 20 А (стр. 478–479).

Обратите внимание

ВажноНе проворачивать двигатель стартером более 15 секунд за один раз; перед повторной попыткой подождать 10–15 секунд (руководство 2008 года, стр. 328).

ВажноЕзда с перегретой системой охлаждения может повредить автомобиль: при показании «H» остановиться и дать двигателю поработать на холостом ходу с выключенным кондиционером до возврата стрелки в нормальный диапазон (стр. 228).

НельзяГорячая система охлаждения опасна: возможны ожоги паром или кипящим антифризом (стр. 229).

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗

Руководство по эксплуатации Dodge Caravan (2008 (Dodge Caravan, Dodge Grand Caravan)) — оригинал на сайте производителя

По руководству 2008 гг.[1]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей на Dodge Caravan?

В моторном отсеке, рядом с аккумулятором — это модуль Totally Integrated Power Module (TIPM).

Какой предохранитель отвечает за стартер Dodge Caravan?

Гнездо J17 блока TIPM, цепь Starter Solenoid, номинал 40 А.

Какой предохранитель вентилятора радиатора?

Гнездо J19 блока TIPM, цепь Radiator Fan, номинал 60 А.

Какой предохранитель прикуривателя (розетки) в Dodge Caravan?

Розетка №2 — гнездо M7, 20 А; розетка №3 — гнездо M36, 20 А.

Что за предохранитель IOD и какой у него номинал?

Предохранитель IOD в блоке TIPM — 20 А, относится к цепям потребителей при выключенном зажигании.

Какой предохранитель топливного насоса?

Гнездо M25 блока TIPM — Fuel Pump (и Diesel Lift Pump на экспортных версиях), 20 А.

Источники

  1. ↑ a b c d e f g h i j и ещё 52 Руководство по эксплуатации Dodge Caravan, 2008, стр. 476, 477, 478, 479, 480, 481, 482, 483
    цитаты (59)
    • стр. 477: J17 40 А, зелёный — Втягивающее реле стартера перевод с английского; оригинал: J17 40 Amp Green — Starter Solenoid
    • стр. 477: J19 60 А, жёлтый — Вентилятор радиатора перевод с английского; оригинал: J19 60 Amp Yellow — Radiator Fan
    • стр. 480: M19 — 25 А, натуральный — Автоматическое отключение (ASD №1 и №2) перевод с английского; оригинал: M19 — 25 Amp Natural Auto Shut Down (ASD #1 and #2)
    • стр. 480: M21 — 20 А, жёлтый — Автоматическое отключение (ASD №3) перевод с английского; оригинал: M21 — 20 Amp Yellow Auto Shut Down (ASD #3)
    • стр. 480: M28 — 10 А, красный — Контроллер нового поколения (NGC), питание КПП (TRANS FEED), J1962 перевод с английского; оригинал: M28 — 10 Amp Red Next Generation Controller (NGC), Transmission Feed (TRANS FEED), J1962
    • стр. 481: M33 — 10 А, красный — Контроллер нового поколения (NGC), глобальный контроллер двигателя (GPEC) перевод с английского; оригинал: M33 — 10 Amp Red Next Generation Controller (NGC), Global Powertrain Engine Controller (GPEC)
    • стр. 480: M25 — 20 А, жёлтый — Топливный насос, подкачивающий насос дизеля — только экспорт перевод с английского; оригинал: M25 — 20 Amp Yellow Fuel Pump (FUEL PUMP), Diesel Lift Pump (DSL LIFT PUMP) — Export Only
    • стр. 478: M7 — 20 А, жёлтый — Розетка питания №2 (BATT/ACC SELECT) перевод с английского; оригинал: M7 — 20 Amp Yellow Power Outlet #2 (BATT/ACC SELECT)
    • стр. 481: M36 — 20 А, жёлтый — Розетка питания №3 (BATT) перевод с английского; оригинал: M36 — 20 Amp Yellow Power Outlet #3 (BATT)
    • стр. 483: Извлеките мини-предохранитель 20 А в интегрированном силовом модуле с обозначением Ignition-Off Draw (IOD). перевод с английского; оригинал: Remove the 20 Amp mini-fuse in the Integrated Power Module labeled Ignition-Off Draw (IOD).
    • стр. 477: J1 40 А, зелёный — Складываемое сиденье с электроприводом перевод с английского; оригинал: J1 40 Amp Green — Power Folding Seat
    • стр. 477: J2 30 А, розовый — Модуль двери задка с электроприводом перевод с английского; оригинал: J2 30 Amp Pink — Power Liftgate Module
    • стр. 477: J3 40 А, зелёный — Модуль задней двери перевод с английского; оригинал: J3 40 Amp Green — Rear Door Module (RR Door Node)
    • стр. 477: J4 25 А, натуральный — Узел двери водителя перевод с английского; оригинал: J4 25 Amp Natural — Driver Door Node
    • стр. 477: J5 25 А, натуральный — Узел двери пассажира перевод с английского; оригинал: J5 25 Amp Natural — Passenger Door Node
    • стр. 477: J6 40 А, зелёный — Насос антиблокировочной тормозной системы (ABS)/ESP перевод с английского; оригинал: J6 40 Amp Green — Anti-Lock Brake System (ABS) Pump/ESP
    • стр. 477: J7 30 А, розовый — Клапан антиблокировочной тормозной системы (ABS) перевод с английского; оригинал: J7 30 Amp Pink — Anti-Lock Brake System (ABS) Valve
    • стр. 477: J8 40 А, зелёный — Сиденье с электроприводом и памятью (при наличии) перевод с английского; оригинал: J8 40 Amp Green — Power Memory Seat (If Equipped)
    • стр. 477: J9 40 А, зелёный — Двигатель PZEV/Flex Fuel перевод с английского; оригинал: J9 40 Amp Green — PZEV Motor/Flex Fuel
    • стр. 477: J10 30 А, розовый — Реле омывателя фар/клапан ручной регулировки перевод с английского; оригинал: J10 30 Amp Pink — Headlamp Wash Relay/Manual Tuning Valve
    • стр. 477: J11 30 А, розовый — Модуль сдвижной двери с электроприводом перевод с английского; оригинал: J11 30 Amp Pink — Power Sliding Door Module
    • стр. 477: J13 60 А, жёлтый — Потребление при выключенном зажигании (IOD) — главный перевод с английского; оригинал: J13 60 Amp Yellow — Ignition Off Draw (IOD) — Main
    • стр. 477: J14 40 А, зелёный — Обогреватель заднего стекла перевод с английского; оригинал: J14 40 Amp Green — Rear Window Defogger
    • стр. 477: J15 30 А, розовый — Задний вентилятор перевод с английского; оригинал: J15 30 Amp Pink — Rear Blower
    • стр. 477: J18 20 А, жёлтый — Электронный блок управления силовым агрегатом (PCM), диапазон КПП перевод с английского; оригинал: J18 20 Amp Yellow — Powertrain Control Module (PCM) Trans Range
    • стр. 477: J20 30 А, розовый — Передний стеклоочиститель LO/HI перевод с английского; оригинал: J20 30 Amp Pink — Front Wiper LO/HI
    • стр. 478: J21 20 А, жёлтый — Передний/задний омыватель перевод с английского; оригинал: J21 20 Amp Yellow — Front/Rear Washer
    • стр. 478: J22 25 А, натуральный — Модуль люка перевод с английского; оригинал: J22 25 Amp Natural — Sunroof Module
    • стр. 478: M1 — 15 А, синий — Центральный верхний стоп-сигнал (CHMSL)/выключатель тормоза перевод с английского; оригинал: M1 — 15 Amp Blue Center High Mounted Stop Light (CHMSL)/Brake Switch
    • стр. 478: M2 — 20 А, жёлтый — Освещение прицепа перевод с английского; оригинал: M2 — 20 Amp Yellow Trailer Lighting
    • стр. 478: M4 — 10 А, красный — Буксировка прицепа перевод с английского; оригинал: M4 — 10 Amp Red Trailer Tow
    • стр. 478: M5 — 25 А, натуральный — Инвертор перевод с английского; оригинал: M5 — 25 Amp Natural Inverter
    • стр. 478: M8 — 20 А, жёлтый — Переднее сиденье с подогревом (при наличии) перевод с английского; оригинал: M8 — 20 Amp Yellow Front Heated Seat (If Equipped)
    • стр. 478: M9 — 20 А, жёлтый — Заднее сиденье с подогревом (при наличии) перевод с английского; оригинал: M9 — 20 Amp Yellow Rear Heated Seat (If Equipped)
    • стр. 478: M10 — 20 А, жёлтый — Потребление при выключенном зажигании — развлекательная система (IOD-VES), спутниковый радиоприёмник (SDARS), DVD перевод с английского; оригинал: M10 — 20 Amp Yellow Ignition Off Draw — Vehicle Entertainment System (IOD-VES), Satellite Digital Audio Receiver (SDARS), DVD
    • стр. 478: M11 — 10 А, красный — (IOD) HVAC/ATC, датчик MW, лампа под капотом (UH LMP) перевод с английского; оригинал: M11 — 10 Amp Red (Ignition Off Draw) IOD-HVAC/ATC, MW SENSR, Underhood Lamp (UH LMP)
    • стр. 479: M12 — 30 А, зелёный — Усилитель (AMP) перевод с английского; оригинал: M12 — 30 Amp Green Amplifier (AMP)
    • стр. 479: M13 — 20 А, жёлтый — IOD-узел салона (IOD-CCN), беспроводной модуль управления (WCM), SIREN, модуль часов (CLK MOD) перевод с английского; оригинал: M13 — 20 Amp Yellow Ignition Off Draw—Cabin Compartment Node (IOD-CCN), Wireless Control Module (WCM), SIREN, Clock Module (CLK MOD)
    • стр. 479: M14 — 20 А, жёлтый — Буксировка прицепа (только экспорт) перевод с английского; оригинал: M14 — 20 Amp Yellow Trailer Tow (Export Only)
    • стр. 479: M15 — 20 А, жёлтый — COL MOD, датчик IR, отопление, вентиляция, кондиционирование/автоматическое управление температурой (HVAC/ATC) перевод с английского; оригинал: M15 — 20 Amp Yellow COL MOD, IR SNS, Heater Ventilation, Air Conditioning/Automatic Temperature Control (HVAC/ATC)
    • стр. 479: M16 — 10 А, красный — Контроллер средств защиты пассажиров/модуль классификации пассажира (ORC/OCM) перевод с английского; оригинал: M16 — 10 Amp Red Occupant Restraint Controller/Occupant Classification Module (ORC/OCM)
    • стр. 480: M17 — 15 А, синий — Левый задний фонарь/подсветка номера/габаритный огонь перевод с английского; оригинал: M17 — 15 Amp Blue Left Tail/License/Park Lamp (LT-TAIL/LIC/PRK LMP)
    • стр. 480: M18 — 15 А, синий — Правый задний фонарь/габаритный огонь перевод с английского; оригинал: M18 — 15 Amp Blue Right Tail/Park/Run Lamp (RT-TAIL/PRK/RUN LMP)
    • стр. 480: M20 — 15 А, синий — Внутреннее освещение узла салона (CCN INT LIGHT), блок переключателей (SW BANK), модуль управления рулевым колесом (SCM) перевод с английского; оригинал: M20 — 15 Amp Blue Cabin Compartment Node Interior Light (CCN INT LIGHT), Switch Bank (SW BANK), Steering Control Module (SCM)
    • стр. 480: M22 — 10 А, красный — Правый звуковой сигнал (HI/LOW) перевод с английского; оригинал: M22 — 10 Amp Red Right Horn (RT HORN (HI/LOW)
    • стр. 480: M23 — 10 А, красный — Левый звуковой сигнал (HI/LOW) перевод с английского; оригинал: M23 — 10 Amp Red Left Horn (LT HORN (HI/LOW)
    • стр. 480: M24 — 25 А, натуральный — Задний стеклоочиститель перевод с английского; оригинал: M24 — 25 Amp Natural Rear Wiper (REAR WIPER)
    • стр. 480: M26 — 10 А, красный — Переключатель зеркал с электроприводом, переключатель стекла двери водителя перевод с английского; оригинал: M26 — 10 Amp Red Power Mirror Switch (PWR MIRR SW), Driver Window Switch (DRVR WIND SW)
    • стр. 480: M27 — 10 А, красный — Замок зажигания (IGN SW), модуль стеклоподъёмников (WIN MOD) перевод с английского; оригинал: M27 — 10 Amp Red Ignition Switch (IGN SW), Window Module (WIN MOD)
    • стр. 481: M29 — 10 А, красный — Модуль классификации пассажира (OCM) перевод с английского; оригинал: M29 — 10 Amp Red Occupant Classification Module (OCM)
    • стр. 481: M30 — 15 А, синий — Модуль заднего стеклоочистителя, складное зеркало с электроприводом перевод с английского; оригинал: M30 — 15 Amp Blue Rear Wiper Module (RR WIPER MOD), Power Folding Mirror (PWR FOLD MIR)
    • стр. 481: M31 — 20 А, жёлтый — Фонари заднего хода перевод с английского; оригинал: M31 — 20 Amp Yellow Back-Up Lamps (B/U LAMPS)
    • стр. 481: M32 — 10 А, красный — Контроллер средств защиты пассажиров (ORC), TT EUROPE перевод с английского; оригинал: M32 — 10 Amp Red Occupant Restraint Controller (ORC), TT EUROPE
    • стр. 481: M34 — 10 А, красный — Парктроник (PRK ASST), модуль отопления, вентиляции и кондиционирования (HVAC MOD), омыватель фар, компас перевод с английского; оригинал: M34 — 10 Amp Red Park Assist (PRK ASST), Heater Ventilation, Air Conditioning Module (HVAC MOD), Headlamp Wash (HDLP WASH), Compass (COMPAS)
    • стр. 481: M35 — 10 А, красный — Обогрев зеркал перевод с английского; оригинал: M35 — 10 Amp Red Heated Mirrors
    • стр. 481: M37 — 10 А, красный — Антиблокировочная тормозная система (ABS), программа стабилизации (ESP), выключатель стоп-сигнала перевод с английского; оригинал: M37 — 10 Amp Red Anti-Lock Brake System (ABS), Electronic Stability Program (ESP), Stop Lamp Switch (STP LP SW)
    • стр. 482: M38 — 25 А, натуральный — Моторы запирания/отпирания замков перевод с английского; оригинал: M38 — 25 Amp Natural Lock/Unlock Motors (LOCK/UNLOCK MTRS)
    • стр. 483: Стеклоподъёмники защищены автоматическим предохранителем 25 А, расположенным под панелью приборов рядом с рулевой колонкой. перевод с английского; оригинал: The Power Windows are fused by a 25 Amp circuit breaker located under the instrument panel near the steering column.
    • стр. 483: Сиденья с электроприводом защищены автоматическим предохранителем 30 А, расположенным под сиденьем водителя. перевод с английского; оригинал: The power seats are fused by a 30 Amp circuit breaker located under the driver's seat.
