Предохранители и реле Dodge Journey (2007–2020)

Короткий ответ

Блоки предохранителей Dodge Journey (Додж Джорней): TIPM (Totally Integrated Power Module) — в моторном отсеке рядом с корпусом воздушного фильтра (стр. 459); монтажный блок предохранителей в салоне — со стороны пассажира под панелью приборов (стр. 491). За что отвечают: прикуриватель, розетка 12 В — F102 (20 А, стр. 235); вентилятор радиатора — J19 (60 А, стр. 461); обогрев заднего стекла — J14 (40 А, стр. 461); стартер — J17 (40 А, стр. 461). Номера и номиналы — по руководству по эксплуатации.[1][2][3]

Относится к: Dodge Journey

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

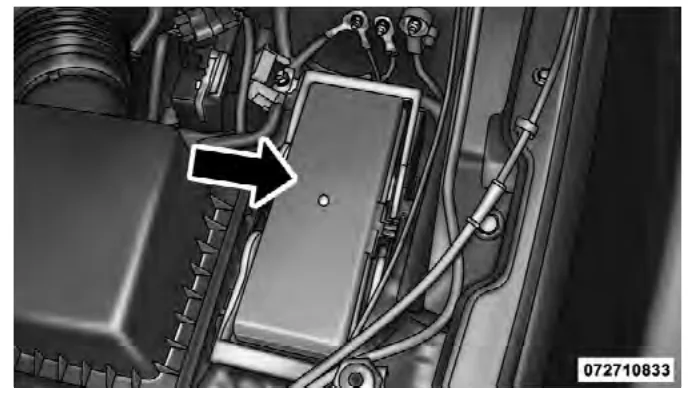

Где расположены блоки предохранителей — Dodge Journey, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 494[2]

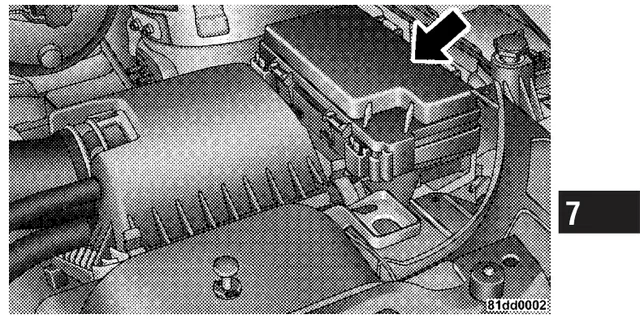

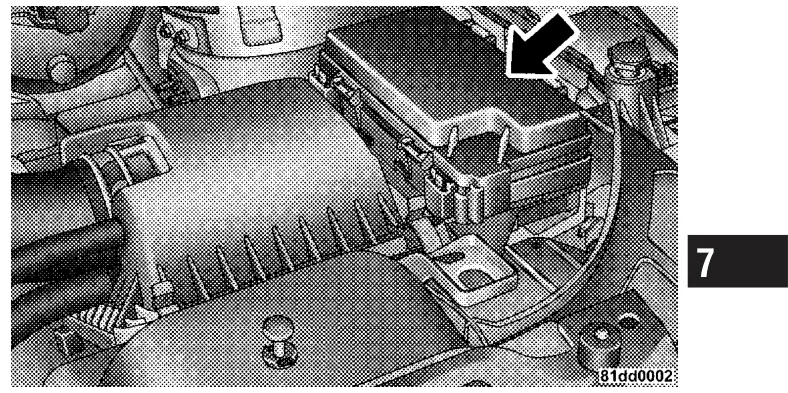

Где расположены блоки предохранителей — Dodge Journey, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 459[1]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Прикуриватель, розетка 12 Впредохранитель F102 (20 А)
предохранитель F103 (20 А)
предохранитель 3 (20 А)		[2]
[2]
[1]
Топливный насос (бензонасос)предохранитель моторный отсек (20 А)
предохранитель TIPM (20 А)		моторный отсек, [2]
[1]
Стартерпредохранитель моторный отсек (30 А)
предохранитель J17 (40 А)
реле TIPM		моторный отсек, [2]
[1]
[1]
Кондиционерпредохранитель моторный отсек (10 А)моторный отсек, [2]
Вентилятор радиаторапредохранитель моторный отсек (40 А)
предохранитель J19 (60 А)
реле TIPM		моторный отсек, [2]
[1]
[1]
Звуковой сигналпредохранитель моторный отсек (20 А)
предохранитель TIPM (10 А)		моторный отсек, [2]
[1]
Обогрев заднего стеклапредохранитель внутренний блок предохранителей (30 А)
предохранитель J14 (40 А)
реле реле K6		салон, [2]
[1]
[1]
Магнитола, аудиосистемапредохранитель внутренний блок предохранителей (15 А)салон, [2]
Стеклоочистительпредохранитель моторный отсек (30 А)
предохранитель TIPM (25 А)		моторный отсек, [2]
[1]
ABSпредохранитель моторный отсек (40 А)
предохранитель моторный отсек (25 А)		моторный отсек, [2]
моторный отсек, [2]
Центральный замокпредохранитель моторный отсек (30 А)моторный отсек, [2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

Другие места

10 А — красный20 А — жёлтый25 А — прозрачный / белый40 А — оранжевый60 А — синий (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

41 значение · условия, издания и страницы
Предохранители и реле Dodge Journey (2007–2020): значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Блок TIPM (Totally Integrated Power Module)в моторном отсеке рядом с корпусом воздушного фильтра[1] #2009
Салонный блок предохранителейсо стороны пассажира под панелью приборов[2] #2011
Монтажный блок (центр распределения питания)в моторном отсеке[2] #2011
Панель предохранителей в салонесо стороны пассажира под панелью приборов[3] #2014
F102, прикуриватель панели приборов и левая задняя розетка20 А[2] #салонный блок, 2011
F103, розетка в бокс-консоли и задняя розетка консоли20 А[2] #салонный блок, 2011
F100, инвертор 110 В (при наличии)30 А[2] #салонный блок, 2011
F116, обогрев заднего стекла (EBL)30 А[2] #салонный блок, 2011
F121, беспроводной узел зажигания15 А[2] #салонный блок, 2011
F128, радиоприёмник15 А[2] #салонный блок, 2011
F132, модуль контроля давления в шинах10 А[2] #салонный блок, 2011
F101, шина центра распределения питания салона60 А[2] #подкапотный блок, 2011
F139, вентилятор системы климат-контроля40 А[2] #подкапотный блок, 2011
F140, центральный замок30 А[2] #подкапотный блок, 2011
F141, антиблокировочная тормозная система40 А[2] #подкапотный блок, 2011
F148, мотор вентилятора радиатора40 А[2] #подкапотный блок, 2011
F149, соленоид стартера30 А[2] #подкапотный блок, 2011
F150, модули управления силовым агрегатом25 А[2] #подкапотный блок, 2011
F153, топливный насос20 А[2] #подкапотный блок, 2011
F161, звуковой сигнал20 А[2] #подкапотный блок, 2011
F168, муфта кондиционера10 А[2] #подкапотный блок, 2011
F173, клапаны антиблокировочной тормозной системы25 А[2] #подкапотный блок, 2011
F177, модуль полного привода (при наличии)20 А[2] #подкапотный блок, 2011
F178, люк в крыше (при наличии)25 А[2] #подкапотный блок, 2011
F181, электро-гидравлическое рулевое управление EHPS (при наличии)100 А[2] #подкапотный блок, 2011
F184, мотор переднего стеклоочистителя30 А[2] #подкапотный блок, 2011
Гнездо J17, втягивающее реле стартера40 А[1] #TIPM, 2009
Гнездо J19, электродвигатель вентилятора радиатора60 А[1] #TIPM, 2009
Гнездо J14, электрообогрев заднего стекла (EBL)40 А[1] #TIPM, 2009
Гнездо J18, NGC (модуль управления силовым агрегатом)/диапазон КПП20 А[1] #TIPM, 2009
Гнездо M25, топливный насос/подкачивающий насос дизеля20 А[1] #TIPM, 2009
Гнездо M19, главное реле ASD №1 и №225 А[1] #TIPM, 2009
Гнездо M21, главное реле ASD №320 А[1] #TIPM, 2009
Гнездо M22/M23, правый/левый звуковой сигнал10 А[1] #TIPM, 2009
Гнездо M24, задний стеклоочиститель25 А[1] #TIPM, 2009
Гнездо M36, розетка питания №3 (Batt)20 А[1] #TIPM, 2009
Гнездо K10, реле ASD (питание предохранителей M19 и M21)реле ASD[1] #TIPM, 2009
Гнездо K3, реле втягивающего реле стартерареле стартера[1] #TIPM, 2009
Гнездо K5, реле NGC (модуля управления силовым агрегатом)реле NGC[1] #TIPM, 2009
Гнездо K6, реле обогрева заднего стекла (EBL)реле EBL[1] #TIPM, 2009
Гнездо K11, реле вентилятора радиатора, низкая скоростьреле вентилятора[1] #TIPM, 2009

Где находятся блоки предохранителей

В Dodge Journey основная часть предохранителей и реле собрана в модуле TIPM (Totally Integrated Power Module), который расположен в моторном отсеке рядом с корпусом воздушного фильтра (руководство 2009 года, стр. 459).

Второй блок находится в салоне, со стороны пассажира под панелью приборов (руководство 2011 года, стр. 491). В руководствах 2014 года этот же блок описан как панель предохранителей в салоне, а монтажный блок в моторном отсеке — как центр распределения питания (стр. 589, 592).

Какой предохранитель за что отвечает

В салонном блоке предохранители F102 и F103 по 20 А защищают розетки питания: F102 — прикуриватель панели приборов и левую заднюю розетку багажного отделения, F103 — розетку в нише консоли и заднюю розетку консоли (руководство 2011 года, стр. 235).

В подкапотном центре распределения питания размещены предохранители силовых цепей: F141 40 А — антиблокировочная тормозная система, F148 40 А — мотор вентилятора радиатора, F149 30 А — соленоид стартера, F153 20 А — топливный насос, F181 100 А — электро-гидравлическое рулевое управление EHPS (при наличии).

В TIPM реле и предохранители распределены по гнездам: J17 40 А — втягивающее реле стартера, J19 60 А — электродвигатель вентилятора радиатора, M25 20 А — топливный насос, K10 — реле ASD, питающее предохранители M19 и M21.

Номиналы и типы предохранителей

В салонном блоке используются мини-предохранители и картриджные: 10 А — красный корпус, 15 А — синий, 20 А — жёлтый, 25 А — натуральный, 30 А — картриджный розовый (руководство 2011 года, стр. 491–493).

В подкапотном блоке картриджные предохранители имеют номиналы 30–100 А: 30 А — розовый, 40 А — зелёный, 50 А — красный, 60 А — жёлтый, 100 А — синий (руководство 2011 года, стр. 494–497).

Часть гнезд занята резервными предохранителями: например, F112 10 А и F133 10 А в салонном блоке, F146, F147, F159, F166, F172, F175 в подкапотном.

Обратите внимание

ВажноПродолжение движения с включённым индикатором неисправности двигателя (MIL) может привести к дальнейшему повреждению системы снижения токсичности; если MIL мигает при работающем двигателе, скоро произойдёт серьёзное повреждение каталитического нейтрализатора и потеря мощности — требуется немедленное обслуживание (руководство 2011 года, стр. 455).

ВажноНе превышать максимальную мощность розеток 12 В — 160 Вт (13 А); при превышении потребуется замена предохранителя, защищающего систему (руководство 2011 года, стр. 235).

ВажноРозетки питания предназначены только для аксессуаров; не вставлять посторонние предметы — возможно повреждение розетки и перегорание предохранителя (руководство 2011 года, стр. 235).

ВажноДвигатель 2.4L: при перегреве масла скорость ограничивается 48 mph (77 км/ч) до снижения температуры (руководство 2011 года, стр. 426).

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗

Руководство по эксплуатации Dodge Journey (2009 (Dodge Journey)) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Dodge Journey (2011 (Dodge Journey 2011)) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Dodge Journey (2014 (Dodge Journey 2014)) — оригинал на сайте производителя

По 4 руководствам 2009–2019 гг.[1][2][3][4]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Dodge Journey?

Основной блок TIPM — в моторном отсеке рядом с корпусом воздушного фильтра, салонный блок — со стороны пассажира под панелью приборов.

Какой предохранитель отвечает за прикуриватель Dodge Journey?

F102 на 20 А в салонном блоке — прикуриватель панели приборов и левая задняя розетка багажного отделения.

Какой предохранитель топливного насоса Dodge Journey?

В подкапотном центре распределения питания — F153 на 20 А; в TIPM 2009 года — гнездо M25 на 20 А (топливный насос/подкачивающий насос дизеля).

Где реле стартера Dodge Journey?

В TIPM: гнездо K3 — реле втягивающего реле стартера, гнездо J17 — предохранитель 40 А втягивающего реле стартера.

Какой предохранитель обогрева заднего стекла Dodge Journey?

В салонном блоке — F116 на 30 А (картриджный, розовый); в TIPM 2009 года — гнездо J14 на 40 А и реле K6.

Какой предохранитель вентилятора радиатора Dodge Journey?

В подкапотном блоке — F148 на 40 А; в TIPM 2009 года — гнездо J19 на 60 А и реле K11 низкой скорости вентилятора.

Источники

  1. ↑ a b c d e f g h i j и ещё 19 Руководство по эксплуатации Dodge Journey, 2009, стр. 459, 461, 464, 465, 466
    цитаты (16)
    • стр. 459: Модуль полной интеграции питания (TIPM) расположен в моторном отсеке рядом с корпусом воздушного фильтра. Этот центр содержит предохранители и реле. перевод с английского; оригинал: The Totally Integrated Power Module (TIPM) is located in the engine compartment near the air cleaner assembly. This center contains fuses and relays.
    • стр. 461: J17 40 А, зелёный — втягивающее реле стартера перевод с английского; оригинал: J17 40 Amp Green — Starter Solenoid
    • стр. 461: J19 60 А, жёлтый — электродвигатель вентилятора радиатора перевод с английского; оригинал: J19 60 Amp Yellow — Radiator Fan Motor
    • стр. 461: J14 40 А, зелёный — электрообогрев заднего стекла (EBL) перевод с английского; оригинал: J14 40 Amp Green — Electric Back Light (EBL)
    • стр. 461: J18 20 А, жёлтый — NGC (модуль управления силовым агрегатом)/диапазон коробки передач перевод с английского; оригинал: J18 20 Amp Yellow — NGC (Powertrain Control Module)/Transmission Range
    • стр. 465: M25 — 20 А, жёлтый, топливный насос/подкачивающий насос дизеля перевод с английского; оригинал: M25 — 20 Amp Yellow Fuel Pump/Diesel Lift Pump
    • стр. 464: M19 — 25 А натуральный Автоматическое отключение (ASD) №1 и №2 перевод с английского; оригинал: M19 — 25 Amp Natural Auto Shut Down (ASD) #1 and #2
    • стр. 464: M21 — 20 А жёлтый Автоматическое отключение (ASD) №3 перевод с английского; оригинал: M21 — 20 Amp Yellow Auto Shut Down (ASD) #3
    • стр. 464: M22 — 10 А, красный, правый звуковой сигнал перевод с английского; оригинал: M22 — 10 Amp Red Right Horn
    • стр. 464: M24 — 25 А, натуральный, задний стеклоочиститель перевод с английского; оригинал: M24 — 25 Amp Natural Rear Wiper
    • стр. 465: M36 — 20 А жёлтый Розетка №3 (от АКБ) перевод с английского; оригинал: M36 — 20 Amp Yellow Power Outlet #3 (Batt)
    • стр. 466: K10 — реле ASD (питание для M19 и M21) перевод с английского; оригинал: K10 — — ASD Relay (Feed for M19 and M21)
    • стр. 466: K3 — реле втягивающего реле стартера перевод с английского; оригинал: K3 — — Starter Solenoid Relay
    • стр. 466: K5 — — Реле (NGC) электронного блока управления силовым агрегатом перевод с английского; оригинал: K5 — — (NGC) Powertrain Control Module Relay
    • стр. 466: K6 — — Реле электрообогрева заднего стекла (EBL) перевод с английского; оригинал: K6 — — Electric Back Light (EBL) Relay
    • стр. 466: K11 — реле вентилятора радиатора, низкая скорость перевод с английского; оригинал: K11 — — Radiator Fan Relay Low Speed
  2. ↑ a b c d e f g h i j и ещё 30 Руководство по эксплуатации Dodge Journey, 2011, стр. 235, 491, 492, 493, 494, 495, 496, 497
    цитаты (24)
    • стр. 491: Внутренний блок предохранителей расположен со стороны пассажира под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the passenger side under the instrument panel.
    • стр. 494: Центр распределения питания расположен в моторном отсеке. перевод с английского; оригинал: The power distribution center is located in the engine compartment.
    • стр. 235: 2 — F102 20 A жёлтый — прикуриватель на панели приборов и розетка питания в левом заднем грузовом отсеке перевод с английского; оригинал: 2 — F102 20 A Yellow Cigar Lighter Instrument Panel & Power Outlet Left Rear Cargo Area
    • стр. 235: 1 — F103 20 A жёлтый — розетка питания в нише консоли и розетка питания сзади консоли перевод с английского; оригинал: 1 — F103 20 A Yellow Power Outlet Console Bin & Power Outlet Console Rear
    • стр. 491: F100 30 А розовый Инвертор 110 В переменного тока — при наличии перевод с английского; оригинал: F100 30 Amp Pink 110V AC Inverter – If Equipped
    • стр. 492: F116 30 А розовый Обогрев заднего стекла (EBL) перевод с английского; оригинал: F116 30 Amp Pink Rear Defroster (EBL)
    • стр. 492: F121 15 А синий Беспроводной узел зажигания перевод с английского; оригинал: F121 15 Amp Blue Wireless Ignition Node
    • стр. 493: F128 15 А синий Радиоприёмник перевод с английского; оригинал: F128 15 Amp Blue Radio
    • стр. 493: F132 10 А красный Модуль контроля давления в шинах перевод с английского; оригинал: F132 10 Amp Red Tire Pressure Module
    • стр. 494: F101 60 А жёлтый Шина внутреннего центра распределения питания перевод с английского; оригинал: F101 60 Amp Yellow Interior Power Distribution Center Rail
    • стр. 494: F139 40 А зелёный Вентилятор системы климат-контроля перевод с английского; оригинал: F139 40 Amp Green Climate Control System Blower
    • стр. 494: F140 30 А розовый Центральный замок перевод с английского; оригинал: F140 30 Amp Pink Power Locks
    • стр. 495: F141 40 А зелёный Антиблокировочная тормозная система перевод с английского; оригинал: F141 40 Amp Green Anti-Lock Brake System
    • стр. 495: F148 40 А зелёный Мотор вентилятора радиатора перевод с английского; оригинал: F148 40 Amp Green Radiator Fan Motor
    • стр. 495: F149 30 А розовый Соленоид стартера перевод с английского; оригинал: F149 30 Amp Pink Starter Solenoid
    • стр. 495: F150 25 А натуральный Модули управления силовым агрегатом перевод с английского; оригинал: F150 25 Amp Natural Powertrain Control Modules
    • стр. 495: F153 20 А жёлтый Топливный насос перевод с английского; оригинал: F153 20 Amp Yellow Fuel Pump
    • стр. 496: F161 20 А жёлтый Звуковой сигнал перевод с английского; оригинал: F161 20 Amp Yellow Horn
    • стр. 496: F168 10 А красный Муфта кондиционера перевод с английского; оригинал: F168 10 Amp Red Air Conditioner Clutch
    • стр. 496: F173 25 А натуральный Клапаны антиблокировочной тормозной системы перевод с английского; оригинал: F173 25 Amp Natural Anti Lock Brake Valves
    • стр. 497: F177 20 А жёлтый Модуль полного привода — при наличии перевод с английского; оригинал: F177 20 Amp Yellow All Wheel Drive Module – If Equipped
    • стр. 497: F178 25 А натуральный Люк в крыше — при наличии перевод с английского; оригинал: F178 25 Amp Natural Sunroof – If Equipped
    • стр. 497: F181 100 А синий Электро-гидравлическое рулевое управление (EHPS) — при наличии перевод с английского; оригинал: F181 100 Amp Blue Electrohydraulic Steering (EHPS) – If Equipped
    • стр. 497: F184 30 А розовый Мотор переднего стеклоочистителя перевод с английского; оригинал: F184 30 Amp Pink Front Wiper Motor
  3. ↑ a b c Руководство по эксплуатации Dodge Journey, 2014, стр. 589
    цитата
    • стр. 589: Панель предохранителей в салоне расположена со стороны пассажира под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the passenger side under the instrument panel.
  4. ↑ Руководство по эксплуатации Dodge Journey, 2019
