Hyundai i30 · Предохранители и реле
Предохранители и реле Hyundai i30: номиналы, расположение блоков
В панели предохранителей в отсеке двигателя Hyundai i30 (Хендай i30) предохранитель F1 рассчитан на 150 А. Номиналы остальных предохранителей и назначение реле приведены в таблице; расположение блоков зависит от года выпуска.[1][2][3]
Относится к: Hyundai i30
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | реле РЕЛЕ 14 | салон, [1] |
| Топливный насос (бензонасос) | реле РЕЛЕ 7 | салон, [1] |
| Стартер | реле РЕЛЕ 4 | салон, [1] |
| Кондиционер | предохранитель F44 (10 А) предохранитель F32 (7,5 А) | салон, [1] салон, [3] |
| Обогрев заднего стекла | предохранитель F11 (40 А) | моторный отсек, [3] |
| Стеклоочиститель | предохранитель F51 (25 А) | салон, [1] |
| ABS | предохранитель F47 (10 А) | салон, [1] |
Мой автомобиль выберите версию — лишние строки скроются
Как узнать, какой у меня двигатель?
- Откройте ПТС или СТС: в строке «Модель, № двигателя» перед номером стоит код (модель) двигателя.
- Код также выбит или нанесён на блоке цилиндров; место указано в руководстве по эксплуатации, в разделе о технических характеристиках.
- Если не нашли — назовите VIN дилеру или в сервисе: по нему точно определят двигатель и коробку.
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
- F1150
- F280
- F360
- F460
- F560
- F660
- F840
- F940
- F1040
- F1140
- F1280
- F1630
- F1720
- F1820
- F2015
- F2120
- F2220
- F2340
- F2440
- F2540
- F2640
- F2710
- F2940
- F3030
- F3340
- F3410
- F3710
- F3810
- F3920
- F4115
- F4315
- F4410
- F4510
- F4615
- F4710
- F5015
- F5125
- F5215
Другие места
10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)80 А — прозрачный (Maxi)
Все данные из руководства
65 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Расположение монтажных блоков | 2 (или 3) монтажных блока: один в панели со стороны водителя, другой в моторном отсеке[2] # | общее расположение монтажных блоков |
| Расположение монтажных блоков | Одна панель располагается под панелью со стороны водителя, остальные — в моторном отсеке[3] # | — |
| Расположение монтажных блоков | Блок предохранителей со стороны водителя; панель плавких предохранителей и реле — в отсеке двигателя[1] # | — |
| Панель с предохранителями в моторном отсеке | крышка клемм аккумулятора[3] # | — |
| Этикетка с номиналами | На внутренней стороне крышки блока реле и предохранителей находится этикетка с названиями и номиналом предохранителей[1] # | — |
| F1 | 150 А[1] # | панель предохранителей в отсеке двигателя |
| F2 | 80 А[1] # | панель предохранителей в отсеке двигателя |
| F3 | 60 А[1] # | панель предохранителей в отсеке двигателя |
| F4 | 60 А[1] # | панель предохранителей в отсеке двигателя |
| F5 | 60 А[1] # | панель предохранителей в отсеке двигателя |
| F6 | 60 А[1] # | панель предохранителей в отсеке двигателя |
| F7 | 60 А[1] # | блок в отсеке двигателя, бензиновый двигатель |
| F7 | 50 А[1] # | блок в отсеке двигателя, дизельный двигатель |
| F8 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F9 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F10 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F11 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F12 | 80 А[1] # | панель предохранителей в отсеке двигателя |
| F13 | 50 А[1] # | блок в отсеке двигателя |
| F14 | 50 А[1] # | блок в отсеке двигателя |
| F16 | 30 А[1] # | панель предохранителей в отсеке двигателя |
| F17 | 20 А[1] # | панель предохранителей в отсеке двигателя |
| F18 | 20 А[1] # | панель предохранителей в отсеке двигателя |
| F20 | 15 А[1] # | панель предохранителей в отсеке двигателя |
| F21 | 20 А[1] # | панель предохранителей в отсеке двигателя |
| F22 | 20 А[1] # | панель предохранителей в отсеке двигателя |
| F23 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F24 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F25 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F26 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F27 | 10 А[1] # | панель предохранителей в отсеке двигателя |
| F29 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F30 | 30 А[1] # | панель предохранителей в отсеке двигателя |
| F33 | 40 А[1] # | панель предохранителей в отсеке двигателя |
| F34 | 10 А[1] # | панель предохранителей в отсеке двигателя |
| F37 | 10 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F38 | 10 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F39 | 20 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F40 | 15 А[1] # | блок в отсеке двигателя, Gamma 1,6 MPI |
| F41 | 15 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F42 | 20 А[1] # | блок в отсеке двигателя, Gamma 1,6 MPI |
| F43 | 15 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F44 | 10 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F45 | 10 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F46 | 15 А[1] # | панель предохранителей в отсеке двигателя, U-II 1,6 TCI |
| F47 | 10 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F48 | 15 А[1] # | блок в отсеке двигателя, Gamma 1,6 MPI |
| F49 | 10 А[1] # | блок в отсеке двигателя, Gamma 1,6 MPI |
| F50 | 15 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F51 | 25 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| F52 | 15 А[1] # | панель предохранителей в отсеке двигателя, Gamma 1,6 MPI |
| РЕЛЕ 1 | Реле вентилятора охлаждения 3 (бензиновый двигатель) / реле обогревателя PTC № 2 (дизельный двигатель)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 2 | Реле вентилятора охлаждения 2[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 3 (IG1) | Реле PDM № 3 (IG1)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 4 | Реле стартера[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 5 | Реле подогревателя топлива (дизельный двигатель)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 6 (IG2) | Реле PDM № 4 (IG2)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 7 | Реле топливного насоса[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 8 (ACC) | Реле PDM № 2 (ACC)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 9 | Реле вентилятора охлаждения 1[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 10 | Реле вентилятора[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 11 | Реле обогревателя PTC № 1[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 12 | Реле заднего обогревателя[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 13 | Реле обогревателя PTC № 3 (дизельный двигатель)[1] # | панель предохранителей в отсеке двигателя |
| РЕЛЕ 14 | Реле розетки питания[1] # | панель предохранителей в отсеке двигателя |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
На Hyundai i30 монтажные блоки расположены в двух местах: одна панель установлена под панелью со стороны водителя, остальные — в моторном отсеке. Панель в моторном отсеке выполнена в виде крышки клемм аккумулятора.
На внутренней стороне крышки блока реле и предохранителей находится этикетка с названиями предохранителей и их номиналом. Состав предохранителей зависит от вариантного исполнения автомобиля, поэтому описания блока применимы не ко всем комплектациям.
Номиналы и назначение
Предохранители в панели моторного отсека имеют номиналы от 10 до 150 А: например, F1 — 150 А, F2 — 80 А, F27 — 10 А. Ряд позиций различается по двигателям: F7 в блоке моторного отсека рассчитан на 60 А для бензинового двигателя и 50 А для дизельного.
Реле в панели моторного отсека пронумерованы с 1 по 14 и отвечают за вентиляторы охлаждения, топливный насос, стартер, обогреватели PTC, обогрев заднего стекла и розетку питания. Реле 4 — реле стартера, реле 7 — реле топливного насоса.
Обратите внимание
ВажноПосле проверки панели предохранителей в моторном отсеке надежно установите крышку: неплотное закрытие может привести к электрической неисправности в результате попадания влаги.
ВажноМойка отсека двигателя водой, в том числе водой под напором, может привести к отказу электрических цепей, расположенных в отсеке двигателя.
ВажноНе касайтесь при работающем двигателе движущихся частей, таких как вентилятор системы охлаждения и приводные ремни.
ВажноЭлектродвигатель охлаждающего вентилятора может продолжать работать или запуститься при выключенном двигателе.
ВажноОписания блока предохранителей применимы не ко всем автомобилям: используйте этикетку блока предохранителей данного автомобиля.
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей на Hyundai i30?
Одна панель расположена под панелью со стороны водителя, остальные — в моторном отсеке возле аккумуляторной батареи. На крышке блока в моторном отсеке есть этикетка с названиями и номиналами.
Какой предохранитель отвечает за стартер на Hyundai i30?
За цепь стартера отвечает РЕЛЕ 4 (реле стартера) в панели предохранителей в отсеке двигателя. Цепь IG2 защищена предохранителем F31 на 40 А.
Какой предохранитель отвечает за топливный насос?
В панели предохранителей в отсеке двигателя за топливный насос отвечает РЕЛЕ 7; соответствующий предохранитель F22 имеет номинал 20 А.
Какой предохранитель кондиционера на Hyundai i30?
В панели со стороны водителя модуль кондиционера защищен предохранителем F31 (A/CON2) на 10 А и F32 (A/CON1) на 7,5 А.
Как узнать номинал предохранителя на Hyundai i30?
На внутренней стороне крышки блока реле и предохранителей находится этикетка с названиями предохранителей и их номиналом.
Какой предохранитель отвечает за обогрев заднего стекла?
В моторном отсеке цепь обогрева заднего стекла защищена предохранителем F11 на 40 А, который питает РЕЛЕ 12 (реле обогревателя заднего стекла).
Источники
- ↑ a b c d e f g h i j и ещё 60 Руководство по эксплуатации Hyundai i30, 2017, стр. 767, 768, 769, 770, 771, 778, 779, 780, 782
цитаты (62)
- стр. 767:
С внутренней стороны крышки блока реле и предохранителей находится этикетка с указанием названий предохранителей и их номинала.
- стр. 782:

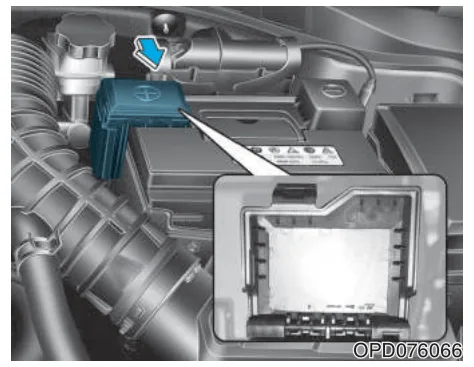

Панель плавких предохранителей в отсеке двигателя (Крышка для полюсного вывода) С внутренней стороны крышки блока реле и предохранителей находится этикетка
- стр. 769:
F1 ГЛАВН. MAIN 150A Предохранитель: F27, F29, F30, F33
- стр. 769:
F2 MDPS 1 1 80A Блок MDPS
- стр. 769:
F3 B+5 5 60A Блок PCB (предохранитель: F43, F44, F50, F51, F52, реле управления двигателем)
- стр. 769:
F4 B+2 2 60A IGPM (предохранитель: F30, IPS0, IPS1, IPS2)
- стр. 769:
F5 B+3 3 60A IGPM (IPS3, IPS4, IPS5, IPS6)
- стр. 769:
F6 B+4 4 60A IGPM (предохранитель: F3, F4, F5, F7, F8, F12)
- стр. 769:
F7 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1 1 60A РЕЛЕ 9 (бензиновый двигатель)
- стр. 769:
ОБОГРЕВАТЕЛЬ С ПТК No. 1 PTC HEATER 1 50A РЕЛЕ 2 (дизельный двигатель)
- стр. 769:
F8 ЗАДНИЙ ОБОГРЕВАТЕЛЬ 40A Реле заднего обогревателя
- стр. 769:
F9 ВЕНТИЛЯТОР 40A РЕЛЕ 10
- стр. 770:
F10 ЗАЖИГАНИЕ 1 IG1 40A Замок зажигания, распределительная коробка моторного отсека (РЕЛЕ 3, РЕЛЕ 8)
- стр. 770:
F11 ЗАЖИГАНИЕ 2 IG2 40A Замок зажигания, распределительная коробка моторного отсека (РЕЛЕ 6)
- стр. 770:
F12 СВЕЧИ НАКАЛИВАНИЯ 80A Блок свечей накаливания
- стр. 770:
F13 ОБОГРЕВАТЕЛЬ С ПТК No. 1 PTC HEATER 1 50A РЕЛЕ 11
- стр. 770:
F14 ОБОГРЕВАТЕЛЬ С ПТК No. 2 PTC HEATER 2 50A РЕЛЕ 1
- стр. 770:
F16 ПОДОГРЕВАТЕЛЬ ТОПЛИВА 30A РЕЛЕ 5
- стр. 770:
F17 РОЗЕТКА ПИТАНИЯ 3 POWER OUTLET 3 20A Задняя розетка питания 1
- стр. 770:
F18 РОЗЕТКА ПИТАНИЯ 2 POWER OUTLET 2 20A Передняя розетка питания
- стр. 770:
F20 TCU1 T1 15A TCM
- стр. 771:
F21 ВАКУУМНЫЙ НАСОС VACUUM PUMP 20A Вакуумный насос
- стр. 771:
F22 ТОПЛИВНЫЙ НАСОС FUEL PUMP 20A РЕЛЕ 7
- стр. 771:
F23 ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 2 40A РЕЛЕ 9, РЕЛЕ 2 (бензиновый двигатель)
- стр. 771:
F24 B+1 40A IGPM (устройство автоматической отсечки тока утечки, предохранитель: F21, F24, F27, F33)
- стр. 771:
F25 DCT 1 DCT 40A TCM
- стр. 771:
F26 DCT 2 DCT 40A TCM
- стр. 771:
F27 СИРЕНА ОХРАННОЙ СИГНАЛИЗАЦИИ 10A Блок реле ICM (реле сирены охранной сигнализации)
- стр. 771:
F29 ABS 1 40A Блок управления ABS, блок управления ESP, многофункциональный диагностический разъем
- стр. 771:
F30 ABS 2 30A Блок управления ABS, блок управления ESP, многофункциональный диагностический разъем
- стр. 771:
F33 РОЗЕТКА ПИТАНИЯ 1 POWER OUTLET 40A РЕЛЕ 14
- стр. 771:
F34 ФОНАРЬ ЗАДНЕГО ХОДА B/UP LAMP 10A Переключатель фонарей заднего хода
- стр. 778:
F37 ДАТЧИК 2 S2 10A Датчик положения распределительного вала No. 1/No. 2, электромагнитный клапан управления продувкой, регулятор масла No. 1/No. 2
- стр. 778:
F38 ECU 2 E2 10A ECM/PCM
- стр. 778:
F39 ECU 1 E1 20A ECM/PCM
- стр. 778:
F40 ФОРСУНКА INJECTOR 15A Форсунка No. 1/2/3/4
- стр. 778:
F41 ДАТЧИК 1 S1 15A Кислородный датчик (верх), кислородный датчик (низ)
- стр. 778:
F42 КАТУШКА ЗАЖИГАНИЯ IGN COIL 20A Катушка зажигания No. 1/No. 2/No. 3/No. 4, конденсатор
- стр. 778:
F43 ECU 3 E3 15A ECM/PCM
- стр. 778:
F44 Кондиционер 10A
- стр. 778:
F45 ECU 5 E5 10A ECM/PCM
- стр. 780:
F46 ДАТЧИК 4 S4 15A Обогреватель топливного фильтра и датчик оповещения о состоянии топливного фильтра, блок свеч накаливания
- стр. 779:
F47 ABS 3 3 10A Блок управления ABS/ESP, многофункциональный диагностический разъем
- стр. 779:
F48 TCU 2 T2 15A Переключатель диапазонов КПП
- стр. 779:
F49 ДАТЧИК 3 S3 10A Распределительная коробка моторного отсека (реле 7)
- стр. 779:
F50 ECU 4 E4 15A ECM/PCM
- стр. 779:
F51 СТЕКЛООЧИСТИТЕЛЬ 25A Реле стеклоочистителя
- стр. 779:
F52 КЛАКСОН 15A Реле клаксона
- стр. 768:
РЕЛЕ 1 3 Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 3 (бензиновый двигатель) PTC HEATER 2 Реле ОБОГРЕВАТЕЛЯ PTC No. 2 (дизельный двигатель)
- стр. 768:
РЕЛЕ 2 2 Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2
- стр. 768:
РЕЛЕ 3 (IG1) 3 Реле PDM No. 3 (IG1)
- стр. 768:
РЕЛЕ 4 1 Реле стартера
- стр. 768:
РЕЛЕ 5 Реле ПОДОГРЕВАТЕЛЯ ТОПЛИВА (дизельный двигатель)
- стр. 768:
РЕЛЕ 6 (IG2) 4 Реле PDM No. 4 (IG2)
- стр. 768:
РЕЛЕ 7 FUEL PUMP Реле ТОПЛИВНОГО НАСОСА
- стр. 768:
РЕЛЕ 8 (ACC) 2 Реле PDM No. 2 (ACC)
- стр. 768:
РЕЛЕ 9 1 Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1
- стр. 768:
РЕЛЕ 10 Реле ВЕНТИЛЯТОРА
- стр. 768:
РЕЛЕ 11 PTC HEATER 1 Реле ОБОГРЕВАТЕЛЯ PTC No. 1
- стр. 768:
РЕЛЕ 12 Реле ЗАДНЕГО ОБОГРЕВАТЕЛЯ
- стр. 768:
РЕЛЕ 13 PTC HEATER 3 Реле ОБОГРЕВАТЕЛЯ PTC No. 3 (дизельный двигатель)
- стр. 768:
РЕЛЕ 14 POWER OUTLET Реле РОЗЕТКИ ПИТАНИЯ
- стр. 767:
- ↑ a b c Руководство по эксплуатации Hyundai i30, 2025, стр. 576
цитата
- стр. 576:
Этот автомобиль имеет 2 (или 3) монтажных блока: один расположен в панели со стороны водителя, другой — в моторном отсеке.
перевод с английского; оригинал:This vehicle has 2 (or 3) fuse panels, one located in the driver’s side panel bolster, the other in the engine compartment.
- стр. 576:
- ↑ a b c d e f g Руководство по эксплуатации Hyundai i30, стр. 772, 782, 786, 789
цитаты (2)
- стр. 772:
Данный автомобиль имеет 2 (или 3) панели предохранителей. Одна располагается под панелью со стороны водителя, остальные — в моторном отсеке.
- стр. 789:
Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
- стр. 772:
