Предохранители Volvo S40: расположение блоков и номиналы
Блоки предохранителей Volvo S40 (Вольво S40): Блок реле/предохранителей в моторном отсеке (стр. 237); Блок реле/предохранителей в салоне, под перчаточным ящиком (стр. 242). За что отвечают: прикуриватель, розетка 12 В — 45 (15 А, блок в салоне, стр. 243); отопитель (печка) — 21 (20 А, блок в моторном отсеке, стр. 239); магнитола, аудиосистема — 43 (15 А, блок в салоне, стр. 243); стоп-сигналы — 57 (15 А, блок в салоне, стр. 243); дальний свет — 58 (7,5 А, блок в салоне, стр. 243); противотуманные фары — 29 (15 А, блок в моторном отсеке, стр. 240). Номера и номиналы — по руководству по эксплуатации.[1]
Относится к: Volvo S40
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель 45 (15 А) предохранитель 77 (15 А) | салон, [1] салон, [1] |
| Топливный насос (бензонасос) | предохранитель 74 (15 А) | салон, [1] |
| Стартер | предохранитель 13 (30 А) | моторный отсек, [1] |
| Кондиционер | предохранитель 27 (10 А) | моторный отсек, [1] |
| Отопитель (печка) | предохранитель 21 (20 А) | моторный отсек, [1] |
| Звуковой сигнал | предохранитель 20 (15 А) | моторный отсек, [1] |
| Обогрев заднего стекла | предохранитель 12 (30 А) | моторный отсек, [1] |
| Магнитола, аудиосистема | предохранитель 43 (15 А) | салон, [1] |
| Стоп-сигналы | предохранитель 57 (15 А) | салон, [1] |
| Дальний свет | предохранитель 58 (7,5 А) предохранитель 59 (7,5 А) | салон, [1] салон, [1] |
| Противотуманные фары | предохранитель 29 (15 А) | моторный отсек, [1] |
| Стеклоочиститель | предохранитель 17 (30 А) | моторный отсек, [1] |
| ABS | предохранитель 7 (40 А) предохранитель 8 (20 А) предохранитель 52 (5 А) | моторный отсек, [1] моторный отсек, [1] салон, [1] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
- 4315
- 4410
- 45
- 465
- 475
- 48
- 4910
- 5110
- 525
- 5310
- 5410
- 5520
- 5610
- 57
- 58
- 59
- 60
- 6115
- 62
- 6320
- 655
- 6610
- 68
- 695
- 735
- 74
- 7715
- 795
- 8120
- 8225
- 8325
- 8425
- 85
- 865
- Блок в салоне125
- Блок в салоне15
Моторный отсек
5 А — светло-коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый60 А — синий (Maxi)70 А — коричневый (Maxi)80 А — прозрачный (Maxi)
Все данные из руководства
69 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Расположение блока | Блок реле/предохранителей в моторном отсеке[1] # | — |
| Расположение блока | Блок реле/предохранителей в салоне, под перчаточным ящиком[1] # | — |
| Предохранитель 11M/1 | 125 А — блок распределения электроэнергии в моторном отсеке[1] # | Блок в салоне (Start/Stop) |
| Предохранитель 11M/2 | 15 А — датчик контроля АКБ[1] # | Блок в салоне (Start/Stop) |
| Предохранитель 1 | 50 А — цепь вентилятора охлаждения[1] # | Блок в моторном отсеке |
| Предохранитель 2 | 80 А — цепь гидроусилителя руля[1] # | Блок в моторном отсеке |
| Предохранитель 3 | 60 А — питание блока предохранителей в пассажирском отделении[1] # | Блок в моторном отсеке |
| Предохранитель 4 | 60 А — питание блока предохранителей в пассажирском отделении[1] # | Блок в моторном отсеке |
| Предохранитель 5 | 80 А — PTC-элемент, подогрев воздуха[1] # | Блок в моторном отсеке |
| Предохранитель 6 | 70 А — свечи накаливания[1] # | Блок в моторном отсеке, 5-цил. дизель |
| Предохранитель 6 | 60 А — свечи накаливания[1] # | Блок в моторном отсеке, DRIVe |
| Предохранитель 7 | 40 А — насос ABS[1] # | Блок в моторном отсеке |
| Предохранитель 8 | 20 А — клапаны ABS[1] # | Блок в моторном отсеке |
| Предохранитель 9 | 30 А — функции двигателя[1] # | Блок в моторном отсеке |
| Предохранитель 10 | 40 А — вентилятор вентиляции[1] # | Блок в моторном отсеке |
| Предохранитель 11 | 20 А — омыватели фар[1] # | Блок в моторном отсеке |
| Предохранитель 12 | 30 А — обогрев заднего стекла[1] # | Блок в моторном отсеке |
| Предохранитель 13 | 30 А — электромагнитный исполнительный механизм стартера[1] # | Блок в моторном отсеке |
| Предохранитель 14 | 40 А — проводка прицепа[1] # | Блок в моторном отсеке |
| Предохранитель 16 | 30 А — информационно-развлекательная система[1] # | Блок в моторном отсеке |
| Предохранитель 17 | 30 А — стеклоочистители ветрового стекла[1] # | Блок в моторном отсеке |
| Предохранитель 18 | 40 А — питание блока предохранителей в пассажирском отделении[1] # | Блок в моторном отсеке |
| Предохранитель 20 | 15 А — звуковой сигнал[1] # | Блок в моторном отсеке |
| Предохранитель 21 | 20 А — топливный дополнительный отопитель, отопитель салона[1] # | Блок в моторном отсеке |
| Предохранитель 23 | 10 А — блок управления двигателем, блок управления КПП[1] # | Блок в моторном отсеке, 5-цил. бензин |
| Предохранитель 23 | 15 А — блок управления КПП[1] # | Блок в моторном отсеке, 4-цил. |
| Предохранитель 24 | 20 А — обогрев топливного фильтра, PTC-элемент, маслоотделитель[1] # | Блок в моторном отсеке, 5-цил. дизель |
| Предохранитель 25 | 10 А — центральный электронный модуль (CEM)[1] # | Блок в моторном отсеке (Start/Stop) |
| Предохранитель 26 | 15 А — выключатель зажигания[1] # | Блок в моторном отсеке |
| Предохранитель 27 | 10 А — компрессор кондиционера[1] # | Блок в моторном отсеке |
| Предохранитель 29 | 15 А — передние противотуманные фары, дневные ходовые огни (DRL)[1] # | Блок в моторном отсеке |
| Предохранитель 30 | 10 А — насос охлаждающей жидкости[1] # | Блок в моторном отсеке (Start/Stop) |
| Предохранитель 31 | 10 А — регулятор напряжения, генератор[1] # | Блок в моторном отсеке, 4-цил. бензин |
| Предохранитель 33 | 20 А — вакуумный насос, блок управления двигателем, обогрев топливного фильтра[1] # | Блок в моторном отсеке, 5-цил. бензин/дизель, DRIVe |
| Предохранитель 36 | 10 А — блок управления двигателем (бензин, DRIVe), датчик положения педали акселератора, лямбда-зонд (5-цил. дизель)[1] # | Блок в моторном отсеке |
| Предохранитель 43 | 15 А — телематика, аудиосистема, RTI, Bluetooth[1] # | Блок в салоне |
| Предохранитель 44 | 10 А — система SRS, блок управления двигателем (5-цил., DRIVe)[1] # | Блок в салоне |
| Предохранитель 45 | 15 А — электрическая розетка, салон[1] # | Блок в салоне |
| Предохранитель 46 | 5 А — освещение салона, перчаточный ящик и плафон[1] # | Блок в салоне |
| Предохранитель 47 | 5 А — освещение салона, дистанционный открыватель ворот гаража[1] # | Блок в салоне |
| Предохранитель 48 | 15 А — омыватель[1] # | Блок в салоне |
| Предохранитель 49 | 10 А — система SRS[1] # | Блок в салоне |
| Предохранитель 51 | 10 А — PTC-элемент, подогреватель воздуха, реле обогреваемого топливного фильтра (5-цил. дизель), AWD[1] # | Блок в салоне |
| Предохранитель 52 | 5 А — блок управления трансмиссией, система ABS[1] # | Блок в салоне |
| Предохранитель 53 | 10 А — электроусилитель руля[1] # | Блок в салоне |
| Предохранитель 54 | 10 А — парковочная помощь, ксенон[1] # | Блок в салоне |
| Предохранитель 55 | 20 А — блок управления Keyless[1] # | Блок в салоне |
| Предохранитель 56 | 10 А — приёмник дистанционного управления, сирена[1] # | Блок в салоне |
| Предохранитель 57 | 15 А — диагностический разъём (DLC), выключатель стоп-сигнала[1] # | Блок в салоне |
| Предохранитель 58 | 7,5 А — дальний свет правый, катушка реле, дополнительные фары[1] # | Блок в салоне |
| Предохранитель 59 | 7,5 А — дальний свет левый[1] # | Блок в салоне |
| Предохранитель 60 | 15 А — обогрев сиденья (сторона водителя)[1] # | Блок в салоне |
| Предохранитель 61 | 15 А — обогрев сиденья (сторона пассажира)[1] # | Блок в салоне |
| Предохранитель 62 | 20 А — люк в крыше[1] # | Блок в салоне |
| Предохранитель 63 | 20 А — питание задней правой двери[1] # | Блок в салоне |
| Предохранитель 65 | 5 А — аудио, инфотейнмент[1] # | Блок в салоне |
| Предохранитель 66 | 10 А — аудио, инфотейнмент, климат-контроль[1] # | Блок в салоне |
| Предохранитель 68 | 5 А — круиз-контроль[1] # | Блок в салоне |
| Предохранитель 69 | 5 А — климат-контроль, датчик дождя, кнопки BLIS, парковочная помощь, DRIVe[1] # | Блок в салоне |
| Предохранитель 73 | 5 А — люк, потолочная консоль освещения салона, напоминание о заднем ремне безопасности, затемнение внутреннего зеркала[1] # | Блок в салоне |
| Предохранитель 74 | 15 А — топливный насос[1] # | Блок в салоне |
| Предохранитель 77 | 15 А — розетка багажного отделения, блок управления, аксессуары[1] # | Блок в салоне |
| Предохранитель 79 | 5 А — фонарь заднего хода, затемнение внутреннего зеркала (сигнал)[1] # | Блок в салоне |
| Предохранитель 81 | 20 А — питание задней левой двери[1] # | Блок в салоне |
| Предохранитель 82 | 25 А — питание передней правой двери[1] # | Блок в салоне |
| Предохранитель 83 | 25 А — питание передней левой двери[1] # | Блок в салоне |
| Предохранитель 84 | 25 А — электрорегулировка сиденья, пассажир[1] # | Блок в салоне |
| Предохранитель 85 | 25 А — электропривод сиденья, водитель[1] # | Блок в салоне |
| Предохранитель 86 | 5 А — освещение салона, освещение багажника, электросиденья, указатель уровня топлива (2.0F)[1] # | Блок в салоне |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся предохранители на Volvo S40
На Volvo S40 установлено два блока реле/предохранителей. Первый расположен в моторном отсеке, второй — в пассажирском отделении.

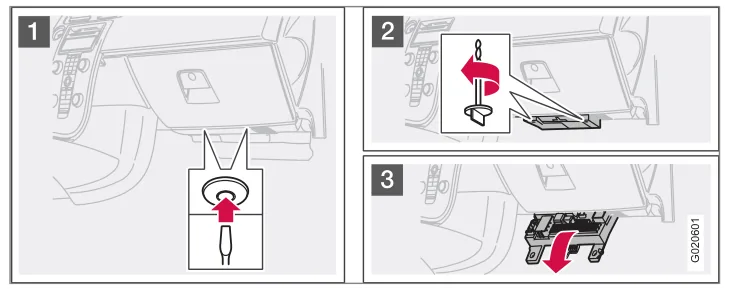

Блок в салоне находится под бардачком и содержит 50 позиций. Назначение каждой позиции приведено в руководстве по эксплуатации 2012 года на страницах 237–244.
Предохранитель 23 и цепи двигателя
Предохранитель 23 в блоке моторного отсека защищает блок управления КПП. Для 4-цилиндровых двигателей его номинал — 15 А, для 5-цилиндрового бензинового двигателя блок управления двигателем и блок управления КПП питаются через предохранитель 10 А.
Цепь стартера защищает предохранитель 13 (30 А, электромагнитный исполнительный механизм стартера). На версиях Start/Stop дополнительно задействованы предохранитель 25 (CEM, 10 А) и предохранитель 30 (насос охлаждающей жидкости, 10 А).
Цепи Start/Stop
На автомобилях с функцией Start/Stop в салонном блоке есть отдельная группа 11M: предохранитель 11M/1 на 125 А защищает блок распределения электроэнергии в моторном отсеке, 11M/2 на 15 А — датчик контроля АКБ.
Функция Start/Stop связана и с цепями блока в моторном отсеке: предохранитель 25 обслуживает центральный электронный модуль (CEM), предохранитель 30 — насос охлаждающей жидкости.
Обратите внимание
НельзяНикогда не используйте посторонний предмет или предохранитель с силой тока выше указанной при замене предохранителя. Это может привести к серьёзному повреждению электрической системы и возможно к пожару (руководство 2012 года, стр. 237).
Скачать и распечатать
Частые вопросы
Где находятся предохранители на Volvo S40?
В двух блоках: в моторном отсеке и в салоне под перчаточным ящиком. Салонный блок содержит 50 позиций.
Какой предохранитель отвечает за компрессор кондиционера?
Предохранитель 27 в блоке моторного отсека — 10 А.
Где предохранитель топливного насоса на Volvo S40?
Предохранитель 74 в салонном блоке, номинал 15 А.
Какой предохранитель отвечает за прикуриватель (розетку)?
Розетка в салоне — предохранитель 45 (15 А), розетка в багажном отделении — предохранитель 77 (15 А).
Какой предохранитель стартера на Volvo S40?
Предохранитель 13 в блоке моторного отсека — 30 А, электромагнитный исполнительный механизм стартера.
Какой номинал у предохранителя 23?
10 А для блока управления двигателем (5-цил. бензин) и блока управления КПП (5-цил.), 15 А для блока управления КПП 4-цилиндровых версий.
Источники
- ↑ a b c d e f g h i j и ещё 79 Руководство по эксплуатации Volvo S40, 2012, стр. 237, 239, 240, 241, 242, 243, 244
цитаты (69)
- стр. 237:
Предохранители находятся в двух разных местах в автомобиле: блок реле/предохранителей в моторном отсеке.
перевод с английского; оригинал:The fuses are in two different locations in the car: Relay/Fuse box in the engine compartment.
- стр. 242:
Предохранители расположены под перчаточным ящиком.
перевод с английского; оригинал:The fuses are located under the glovebox.
- стр. 241:
11M/1 Блок распределения электроэнергии в моторном отсеке — 125 А
перевод с английского; оригинал:11M/1 Engine compartment, electrical distribution unit 125
- стр. 241:
11M/2 Датчик контроля аккумуляторной батареи — 15 А
перевод с английского; оригинал:11M/2 Sensor, battery monitoring 15
- стр. 239:
1. Вентилятор охлаждения 50 A
перевод с английского; оригинал:1. Cooling fan 50 A
- стр. 239:
2. Гидроусилитель руля 80 A
перевод с английского; оригинал:2. Power steering 80 A
- стр. 239:
3. Питание блока предохранителей в пассажирском отделении — 60 A
перевод с английского; оригинал:3. Supply to passenger compart-ment fuse box 60 A
- стр. 239:
4. Питание блока предохранителей в пассажирском отделении — 60 A
перевод с английского; оригинал:4. Supply to passenger compart-ment fuse box 60 A
- стр. 239:
5. PTC-элемент, подогрев воздуха* — 80 A
перевод с английского; оригинал:5. PTC element, air preheater* 80 A
- стр. 239:
Свечи накаливания (5-цил. дизель) — 70 A
перевод с английского; оригинал:Glow plugs (5-cyl. diesel) 70 A
- стр. 239:
6. Свечи накаливания (DRIVe) — 60 A
перевод с английского; оригинал:6. Glow plugs (DRIVe) 60 A
- стр. 239:
7. Насос ABS 40 A
перевод с английского; оригинал:7. ABS pump 40 A
- стр. 239:
8. Клапаны ABS — 20 A
перевод с английского; оригинал:8. ABS valves 20 A
- стр. 239:
9. Функции двигателя — 30 A
перевод с английского; оригинал:9. Engine functions 30 A
- стр. 239:
10. Вентилятор вентиляции 40 A
перевод с английского; оригинал:10. Ventilation fan 40 A
- стр. 239:
11. Омыватели фар 20 A
перевод с английского; оригинал:11. Headlamp washers 20 A
- стр. 239:
12. Обогрев заднего стекла 30 A
перевод с английского; оригинал:12. Heated rear window 30 A
- стр. 239:
13. Электромагнитный исполнительный механизм стартера — 30 A
перевод с английского; оригинал:13. Actuator solenoid, starter motor 30 A
- стр. 239:
14. Проводка прицепа* 40 A
перевод с английского; оригинал:14. Trailer wiring* 40 A
- стр. 239:
16. Информационно-развлекательная система 30 A
перевод с английского; оригинал:16. Infotainment system 30 A
- стр. 239:
17. Стеклоочистители ветрового стекла 30 A
перевод с английского; оригинал:17. Windscreen wipers 30 A
- стр. 239:
18. Питание блока предохранителей в пассажирском отделении — 40 A
перевод с английского; оригинал:18. Supply to passenger compart-ment fuse box 40 A
- стр. 239:
20. Звуковой сигнал 15 A
перевод с английского; оригинал:20. Horn 15 A
- стр. 239:
21. Топливный дополнительный отопитель, отопитель салона* — 20 A
перевод с английского; оригинал:21. Fuel-driven additional heater, passenger compartment heater* 20 A
- стр. 240:
23. Блок управления двигателем (5-цил. бензин), блок управления КПП (5-цил.) — 10 A
перевод с английского; оригинал:23. Engine control module (5-cyl. petrol), Transmission control module (5-cyl.) 10 A
- стр. 240:
Блок управления КПП (4-цил.) — 15 A
перевод с английского; оригинал:Transmission control module (4-cyl.) 15 A
- стр. 240:
24. Обогрев топливного фильтра (5-цил. дизель), PTC-элемент, маслоотделитель (5-цил. дизель) — 20 A
перевод с английского; оригинал:24. Heated fuel filter (5-cyl. diesel), PTC element, oil trap (5-cyl. diesel) 20 A
- стр. 240:
25. Центральный электронный модуль (CEM) (Start/Stop) — 10 A
перевод с английского; оригинал:25. Central electronic module (CEM) (Start/Stop) 10 A
- стр. 240:
26. Выключатель зажигания 15 A
перевод с английского; оригинал:26. Ignition switch 15 A
- стр. 240:
27. Компрессор кондиционера 10 A
перевод с английского; оригинал:27. A/C compressor 10 A
- стр. 240:
29. Передние противотуманные фары, дневные ходовые огни (DRL)* 15 A
перевод с английского; оригинал:29. Front fog lamps Daytime running lights (DRL)* 15 A
- стр. 240:
30. Насос охлаждающей жидкости (Start/Stop) — 10 A
перевод с английского; оригинал:30. Coolant pump (Start/Stop) 10 A
- стр. 240:
31. Регулятор напряжения, генератор (4-цил. бензин) — 10 A
перевод с английского; оригинал:31. Voltage regulator, alternator (4-cyl. petrol) 10 A
- стр. 240:
33. Вакуумный насос (5-цил. бензин), катушка реле, реле, вакуумный насос (5-цил. бензин), блок управления двигателем (5-цил. дизель), обогрев топливного фильтра (DRIVe) — 20 A
перевод с английского; оригинал:33. Vacuum pump (5-cyl. petrol), Relay coil, relay, vacuum pump (5-cyl. petrol), Engine control module (5-cyl. diesel), Heated fuel filter (DRIVe) 20 A
- стр. 240:
36. Блок управления двигателем (бензин, DRIVe), датчик положения педали акселератора (5-цил. дизель), лямбда-зонд (5-цил. дизель) — 10 A
перевод с английского; оригинал:36. Engine control module (petrol, DRIVe), Accelerator pedal position sensor (5-cyl. diesel), Lambda-sond (5-cyl. diesel) 10 A
- стр. 243:
43. Телематика*, аудиосистема, RTI*, Bluetooth* — 15 А
перевод с английского; оригинал:43. Telematics*, Audio system, RTI*, Bluetooth* 15 A
- стр. 243:
44. Система SRS, блок управления двигателем (5-цил., DRIVe) — 10 А
перевод с английского; оригинал:44. SRS system, Engine control module (5-cyl, DRIVe) 10 A
- стр. 243:
45. Электрическая розетка, салон 15 A
перевод с английского; оригинал:45. Electrical socket, passenger compartment 15 A
- стр. 243:
46. Салон, освещение перчаточного ящика и вежливая подсветка — 5 А
перевод с английского; оригинал:46. Passenger compartment, glovebox and courtesy lighting 5 A
- стр. 243:
47. Освещение салона, дистанционный открыватель гаражных ворот* — 5 А
перевод с английского; оригинал:47. Interior lighting, Remote controlled garage door opener* 5 A
- стр. 243:
48. Омыватель 15 A
перевод с английского; оригинал:48. Washer 15 A
- стр. 243:
49. Система SRS — 10 А
перевод с английского; оригинал:49. SRS system 10 A
- стр. 243:
51. PTC-элемент, подогреватель воздуха*, катушка реле, реле обогреваемого топливного фильтра (5-цил. дизель), AWD — 10 А
перевод с английского; оригинал:51. PTC element, air preheater*, Relay coil, relay, heated fuel filter (5-cyl. diesel), AWD 10 A
- стр. 243:
52. Блок управления трансмиссией, система ABS — 5 А
перевод с английского; оригинал:52. Transmission control module, ABS system 5 A
- стр. 243:
53. Электроусилитель рулевого управления — 10 А
перевод с английского; оригинал:53. Power steering 10 A
- стр. 243:
54. Парковочная помощь*, ксенон* — 10 А
перевод с английского; оригинал:54. Parking assistance*, Xenon* 10 A
- стр. 243:
55. Блок управления Keyless* — 20 А
перевод с английского; оригинал:55. Control module Keyless* 20 A
- стр. 243:
56. Приёмник дистанционного управления, сирена* — 10 А
перевод с английского; оригинал:56. Remote control receiver, Siren* 10 A
- стр. 243:
57. Диагностический разъём (DLC), выключатель стоп-сигнала 15 A
перевод с английского; оригинал:57. Data link connector (DLC), brake light switch 15 A
- стр. 243:
58. Дальний свет, правый, катушка реле, реле, дополнительные фары* 7.5 A
перевод с английского; оригинал:58. Main beam, right, Relay coil, relay, auxiliary lamps* 7.5 A
- стр. 243:
59. Дальний свет, левый 7.5 A
перевод с английского; оригинал:59. Main beam, left 7.5 A
- стр. 243:
60. Обогрев сиденья (сторона водителя) 15 A
перевод с английского; оригинал:60. Seat heating (driver's side) 15 A
- стр. 243:
61. Обогрев сиденья (сторона пассажира) — 15 А
перевод с английского; оригинал:61. Seat heating (passenger side) 15 A
- стр. 243:
62. Люк в крыше* 20 A
перевод с английского; оригинал:62. Sunroof* 20 A
- стр. 244:
63. Питание задней правой двери — 20 А
перевод с английского; оригинал:63. Supply to rear right door 20 A
- стр. 244:
65. Аудио, инфотейнмент — 5 А
перевод с английского; оригинал:65. Audio, Infotainment 5 A
- стр. 244:
66. Аудио, инфотейнмент, система климат-контроля — 10 А
перевод с английского; оригинал:66. Audio, Infotainment, Climate control system 10 A
- стр. 244:
68. Круиз-контроль 5 A
перевод с английского; оригинал:68. Cruise control 5 A
- стр. 244:
69. Система климат-контроля, датчик дождя, кнопки BLIS*, парковочная помощь*, DRIVe — 5 А
перевод с английского; оригинал:69. Climate control system, Rain sensor, Buttons for BLIS*, parking assistance*, DRIVe 5 A
- стр. 244:
73. Люк*, потолочная консоль освещения салона, напоминание о ремне безопасности, заднее, затемнение внутрисалонного зеркала* — 5 А
перевод с английского; оригинал:73. Sunroof*, Overhead console for interior lighting, Seatbelt reminder, rear, Dimming, interior rearview mirror* 5 A
- стр. 244:
74. Топливный насос 15 A
перевод с английского; оригинал:74. Fuel pump 15 A
- стр. 244:
77. Электрическая розетка багажного отделения, блок управления, аксессуары* — 15 А
перевод с английского; оригинал:77. Electrical socket cargo area, Control module, accessories* 15 A
- стр. 244:
79. Фонарь заднего хода, затемнение внутрисалонного зеркала (сигнал) — 5 А
перевод с английского; оригинал:79. Reversing lamp, Dimming, interior rearview mirror (signal) 5 A
- стр. 244:
81. Питание задней левой двери — 20 А
перевод с английского; оригинал:81. Supply to rear left door 20 A
- стр. 244:
82. Питание передней правой двери — 25 А
перевод с английского; оригинал:82. Supply to front right door 25 A
- стр. 244:
83. Питание передней левой двери — 25 А
перевод с английского; оригинал:83. Supply to front left door 25 A
- стр. 244:
84. Электрорегулировка сиденья, пассажир — 25 А
перевод с английского; оригинал:84. Power seat, passenger 25 A
- стр. 244:
85. Электропривод сиденья, водитель 25 A
перевод с английского; оригинал:85. Power seat, driver 25 A
- стр. 244:
86. Освещение салона, освещение багажного отделения, электросиденья, указатель уровня топлива (2.0F) — 5 А
перевод с английского; оригинал:86. Interior lighting, cargo area lighting, power seats, fuel level display (2.0F) 5 A
- стр. 237:
