Mazda BT-50 · Предохранители и реле
Предохранители и реле Mazda BT-50: блоки, номиналы, назначение
В моторном отсеке Mazda BT-50 (Мазда BT-50) предохранитель 15 на бензиновом двигателе — 10 А, цепь топливного насоса flex-fuel (стр. 170 руководства 2018 года). На дизеле предохранитель 15 — 15 А, испаритель свечи накаливания. Полный список — в таблице.[1]
Относится к: Mazda BT-50
Оценка страницы и ссылки

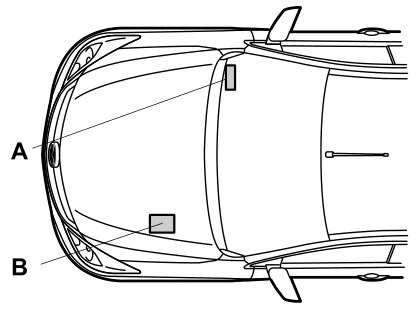

Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель 24 (20 А) предохранитель 31 (20 А) предохранитель 46 (20 А) предохранитель 20 (20 А) | моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Топливный насос (бензонасос) | предохранитель 15 (10 А) предохранитель 56 (20 А) реле моторный отсек | моторный отсек, [1] салон, [1] моторный отсек, [1] |
| Стартер | предохранитель 13 (20 А) реле R19 | моторный отсек, [1] моторный отсек, [1] |
| Кондиционер | предохранитель 32 (5 А) предохранитель 16 (10 А) предохранитель 71 (5 А) предохранитель 85 (7,5 А) | моторный отсек, [1] моторный отсек, [1] салон, [1] салон, [1] |
| Отопитель (печка) | предохранитель 11 (30 А) реле моторный отсек | моторный отсек, [1] моторный отсек, [1] |
| Звуковой сигнал | предохранитель 21 (15 А) реле R3 | моторный отсек, [1] моторный отсек, [1] |
| Стеклоподъёмники | предохранитель 17 (25 А) предохранитель 5 (30 А) предохранитель 10 (25 А) | моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Обогрев заднего стекла | предохранитель 14 (20 А) реле моторный отсек | моторный отсек, [1] моторный отсек, [1] |
| Магнитола, аудиосистема | предохранитель 79 (15 А) предохранитель 80 (20 А) | салон, [1] салон, [1] |
| Стоп-сигналы | предохранитель 67 (5 А) | салон, [1] |
| Дальний свет | предохранитель 74 (20 А) | салон, [1] |
| Противотуманные фары | предохранитель 75 (15 А) | салон, [1] |
| Стеклоочиститель | предохранитель 19 (25 А) предохранитель 18 (25 А) реле моторный отсек | моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Комбинация приборов | предохранитель 69 (5 А) предохранитель 85 (7,5 А) | салон, [1] салон, [1] |
| ABS | предохранитель 36 (5 А) предохранитель 4 (40 А) предохранитель 45 (25 А) | моторный отсек, [1] моторный отсек, [1] моторный отсек, [1] |
| Центральный замок | предохранитель 66 (20 А) предохранитель 70 (20 А) предохранитель 84 (20 А) | салон, [1] салон, [1] салон, [1] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
- 5620
- 595
- 6010
- 6115
- 625
- 635
- 6620
- 675
- 695
- 7020
- 715
- 727,5
- 735
- 7420
- 7515
- 7610
- 7720
- 785
- 7915
- 8020
- 815
- 8220
- 8320
- 8420
- 857,5
- 8610
- 875
Моторный отсек
- 160
- 260
- 350
- 360
- 440
- 530
- 625
- 920
- 1025
- 1130
- 1225
- 1320
- 1420
- 1510
- 1515
- 1610
- 1725
- 1825
- 1925
- 2020
- 2115
- 2215
- 2310
- 2420
- 2515
- 267,5
- 2710
- 2810
- 2915
- 3015
- 3120
- 325
- 3310
- 3520
- 365
- 3710
- 3820
- 3910
- 4010
- 4210
- 4330
- 4430
- 4525
- 4620
- 4740
- 505
- 5120
5 А — светло-коричневый7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)
Все данные из руководства
94 значения · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Предохранитель 15 | 10 А — топливный насос flex-fuel[1] # | моторный отсек, бензиновый двигатель |
| Предохранитель 22 | 15 А — форсунки или клапан flex-fuel[1] # | моторный отсек, бензиновый двигатель |
| Предохранитель 40 | 10 А — насос испарителя[1] # | моторный отсек, дизельный двигатель |
| Предохранитель 17 | 25 А — электрические стеклоподъёмники[1] # | моторный отсек |
| Предохранитель 19 | 25 А — масса мотора стеклоочистителя ветрового стекла[1] # | моторный отсек |
| Предохранитель 23 | 10 А — соленоид блокировки дифференциала[1] # | моторный отсек |
| Предохранитель 24 | 20 А — дополнительная розетка питания[1] # | моторный отсек |
| Предохранитель 25 | 15 А — катушки зажигания, датчики температуры и массового расхода воздуха, модуль свечей накаливания, вакуумное управление[1] # | моторный отсек |
| Предохранитель 28 | 10 А — нагреваемые датчики кислорода, катушки реле, выключатель отсечки топлива[1] # | моторный отсек |
| Предохранитель 29 | 15 А — электронный блок управления двигателем (ECM)[1] # | моторный отсек |
| Предохранитель 30 | 15 А — датчик контроля аккумуляторной батареи[1] # | моторный отсек |
| Предохранитель 31 | 20 А — дополнительная розетка питания[1] # | моторный отсек |
| Предохранитель 32 | 5 А — датчик давления кондиционера[1] # | моторный отсек |
| Предохранитель 33 | 10 А — блок управления трансмиссией (TCM)[1] # | моторный отсек |
| Предохранитель 35 | 20 А — CEM[1] # | моторный отсек |
| Предохранитель 36 | 5 А — модуль ABS[1] # | моторный отсек |
| Предохранитель 37 | 10 А — корректор света фар[1] # | моторный отсек |
| Предохранитель 38 | 20 А — обогрев сиденья[1] # | моторный отсек |
| Предохранитель 39 | 10 А — электропривод зеркал[1] # | моторный отсек |
| Предохранитель 42 | 10 А — сирена охранной сигнализации[1] # | моторный отсек |
| Предохранитель 44 | 30 А — обогрев ветрового стекла[1] # | моторный отсек |
| Предохранитель 46 | 20 А — дополнительная розетка питания[1] # | моторный отсек |
| Предохранитель 50 | 5 А — реле зажигания, катушки реле[1] # | моторный отсек |
| Предохранитель 51 | 20 А — буксировка прицепа[1] # | моторный отсек |
| Предохранитель №1 | 60 — CEM Power A[1] # | моторный отсек |
| Предохранитель №2 | 60 — CEM Power B[1] # | моторный отсек |
| Предохранитель №3 | 50 — вентилятор охлаждения двигателя[1] # | моторный отсек, бензиновый двигатель |
| Предохранитель №3 | 60 — модуль управления свечами накаливания[1] # | моторный отсек, дизельный двигатель |
| Предохранитель №4 | 40 — модуль ABS[1] # | моторный отсек |
| Предохранитель №5 | 30 — электрические стеклоподъёмники[1] # | моторный отсек |
| Предохранитель №6 | 25 — масса мотора полного привода (4×4)[1] # | моторный отсек |
| Предохранитель №9 | 20 — электрический привод сиденья[1] # | моторный отсек |
| Предохранитель №10 | 25 — электрические стеклоподъёмники[1] # | моторный отсек |
| Предохранитель №11 | 30 — вентилятор отопителя[1] # | моторный отсек |
| Предохранитель №12 | 25 — питание мотора полного привода (4×4)[1] # | моторный отсек |
| Предохранитель №13 | 20 — соленоид стартера[1] # | моторный отсек |
| Предохранитель №14 | 20 — обогрев заднего стекла[1] # | моторный отсек |
| Предохранитель №15 | 15 — испаритель свечи накаливания[1] # | моторный отсек, дизельный двигатель |
| Предохранитель №16 | 10 — муфта кондиционера[1] # | моторный отсек |
| Предохранитель №18 | 25 — мотор стеклоочистителя ветрового стекла[1] # | моторный отсек |
| Предохранитель №20 | 20 — прикуриватель[1] # | моторный отсек |
| Предохранитель №21 | 15 — звуковой сигнал[1] # | моторный отсек |
| Предохранитель №26 | 7,5 — электронный блок управления двигателем (ECM)[1] # | моторный отсек |
| Предохранитель №27 | 10 — блок управления коробкой передач (TCM)[1] # | моторный отсек |
| Предохранитель №43 | 30 — обогрев ветрового стекла[1] # | моторный отсек |
| Предохранитель №45 | 25 — модуль ABS[1] # | моторный отсек |
| Предохранитель №47 | 40 — модуль буксировки прицепа[1] # | моторный отсек |
| Предохранитель 56 | 20 А — топливный насос[1] # | пассажирский отсек |
| Предохранитель 59 | 5 А — пассивная противоугонная система (PATS)[1] # | пассажирский отсек |
| Предохранитель 60 | 10 А — плафон освещения салона, блок выключателей двери водителя, подсветка, автоматическая КПП[1] # | пассажирский отсек |
| Предохранитель 61 | 15 А — запасной[1] # | пассажирский отсек |
| Предохранитель 62 | 5 А — модуль датчика дождя[1] # | пассажирский отсек |
| Предохранитель 63 | 5 А — тахограф[1] # | пассажирский отсек |
| Предохранитель 66 | 20 А — разблокировка двери водителя, центральный двойной замок[1] # | пассажирский отсек |
| Предохранитель 67 | 5 А — выключатель стоп-сигнала[1] # | пассажирский отсек |
| Предохранитель 69 | 5 А — комбинация приборов, модуль ICP, модуль слежения и блокировки[1] # | пассажирский отсек |
| Предохранитель 70 | 20 А — центральный замок[1] # | пассажирский отсек |
| Предохранитель 71 | 5 А — кондиционер[1] # | пассажирский отсек |
| Предохранитель 72 | 7,5 А — сирена охранной сигнализации[1] # | пассажирский отсек |
| Предохранитель 73 | 5 А — бортовая диагностика OBD-II[1] # | пассажирский отсек |
| Предохранитель 74 | 20 А — дальний свет[1] # | пассажирский отсек |
| Предохранитель 75 | 15 А — передние противотуманные фары[1] # | пассажирский отсек |
| Предохранитель 76 | 10 А — лампа заднего хода, зеркало заднего вида[1] # | пассажирский отсек |
| Предохранитель 77 | 20 А — насос омывателя[1] # | пассажирский отсек |
| Предохранитель 78 | 5 А — замок зажигания[1] # | пассажирский отсек |
| Предохранитель 79 | 15 А — базовая аудиосистема/аудиосистема FSO, многофункциональный дисплей[1] # | пассажирский отсек |
| Предохранитель 80 | 20 А — многофункциональный дисплей, расширенная аудиосистема, модуль SYNC[1] # | пассажирский отсек |
| Предохранитель 81 | 5 А — датчик движения в салоне[1] # | пассажирский отсек |
| Предохранитель 82 | 20 А — масса насоса омывателя[1] # | пассажирский отсек |
| Предохранитель 83 | 20 А — масса центрального замка[1] # | пассажирский отсек |
| Предохранитель 84 | 20 А — масса разблокировки двери водителя, центрального двойного замка[1] # | пассажирский отсек |
| Предохранитель 85 | 7,5 А — комбинация приборов, модуль парковки, механический кондиционер, зажигание track and block, камера заднего вида, зеркало заднего вида[1] # | пассажирский отсек |
| Предохранитель 86 | 10 А — система пассивной безопасности, индикатор отключения подушки безопасности пассажира[1] # | пассажирский отсек |
| Предохранитель 87 | 5 А — тахограф[1] # | пассажирский отсек |
| Реле R1 | блокировка переключения передач (key interlock)[1] # | моторный отсек, дизельный двигатель |
| Реле R2 | стеклоочиститель вкл/выкл[1] # | моторный отсек |
| Реле R3 | звуковой сигнал[1] # | моторный отсек |
| Реле R4 | муфта кондиционера[1] # | моторный отсек |
| Реле R5 | блокировка дифференциала[1] # | моторный отсек |
| Реле R6 | стеклоочиститель высокая/низкая скорость[1] # | моторный отсек |
| Реле R7 | вентилятор охлаждения двигателя, низкая скорость[1] # | моторный отсек, бензиновый двигатель |
| Реле R8 | вентилятор охлаждения двигателя, высокая скорость[1] # | моторный отсек, бензиновый двигатель |
| Реле R9 | топливный насос flex-fuel, свеча испарителя[1] # | моторный отсек |
| Реле R10 | обогрев заднего стекла[1] # | моторный отсек |
| Реле R11 | обогрев ветрового стекла[1] # | моторный отсек |
| Реле R13 | удержание питания ECM[1] # | моторный отсек |
| Реле R14 | зажигание[1] # | моторный отсек |
| Реле R15 | мотор 4×4 2 (по часовой стрелке)[1] # | моторный отсек |
| Реле R16 | мотор 4×4 1 (против часовой стрелки)[1] # | моторный отсек |
| Реле R17 | мотор 4×4[1] # | моторный отсек |
| Реле R18 | сирена охранной сигнализации[1] # | моторный отсек |
| Реле R19 | стартер[1] # | моторный отсек |
| Реле R26 | мотор вентилятора отопителя[1] # | моторный отсек |
| Реле R27 | электрический привод сиденья[1] # | моторный отсек |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».

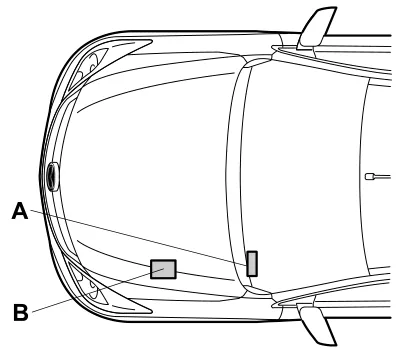

Где находятся блоки предохранителей
В Mazda BT-50 два блока предохранителей: в моторном отсеке и в пассажирском отсеке.
Чтобы получить доступ к блоку в пассажирском отсеке, полностью открывают вещевой ящик водителя (стр. 167 руководства 2018 года).
Крышку блока в моторном отсеке снимают, отстегнув её фиксаторы (стр. 168).
Как различаются предохранители по двигателю
Назначение и номинал части предохранителей в моторном отсеке зависят от типа двигателя. Например, предохранитель 15 на бензиновом двигателе защищает цепь топливного насоса flex-fuel (10 А), а на дизеле тот же номер — испаритель свечи накаливания (15 А).
Предохранитель №3 также различается: на бензиновом двигателе — 50 А на вентилятор охлаждения, на дизеле — 60 А на модуль управления свечами накаливания.
Реле R7 и R8 (вентилятор охлаждения двигателя, низкая и высокая скорость) относятся к бензиновому двигателю, реле R1 (блокировка переключения передач) — к дизельному.
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей в салоне Mazda BT-50?
В пассажирском отсеке, за вещевым ящиком водителя: ящик полностью открывают для доступа к блоку.
Как снять крышку блока предохранителей в моторном отсеке?
Отстегнуть фиксаторы крышки и снять её.
Какой предохранитель отвечает за топливный насос?
В моторном отс
Источники
- ↑ a b c d e f g h i j и ещё 126 Руководство по эксплуатации Mazda BT-50, 2018, стр. 167, 169, 170, 171, 173
цитаты (94)
- стр. 170:
15 (бензин) 10 Топливный насос flex-fuel
перевод с английского; оригинал:15 (Petrol) 10 Flex-fuel pump
- стр. 170:
22 (бензин) 15 Топливные форсунки или клапан flex-fuel
перевод с английского; оригинал:22 (Petrol) 15 Fuel injectors or flex-fuel valve
- стр. 170:
40 (дизель) 10 Насос испарителя
перевод с английского; оригинал:40 (Diesel) 10 Vapouriser pump
- стр. 170:
17 25 Электрические стеклоподъёмники
перевод с английского; оригинал:17 25 Electric windows
- стр. 170:
19 25 Масса мотора стеклоочистителя ветрового стекла
перевод с английского; оригинал:19 25 Windscreen wiper motor ground
- стр. 170:
23 10 Соленоид блокировки дифференциала
перевод с английского; оригинал:23 10 Differential lock solenoid
- стр. 170:
24 20 Дополнительная розетка питания
перевод с английского; оригинал:24 20 Auxiliary power socket
- стр. 170:
25 15 Катушки зажигания, датчики температуры и массового расхода воздуха, модуль свечей накаливания, вакуумное управление
перевод с английского; оригинал:25 15 Ignition coils, temperature and mass air flow sensor, glow plug module, vacuum control
- стр. 170:
28 10 Нагреваемый датчик кислорода отработавших газов, универсальный нагреваемый датчик кислорода, катушки реле, выключатель отсечки топлива
перевод с английского; оригинал:28 10 Heated exhaust gas oxygen, universal heated exhaust gas oxygensensor, relay coils, fuel cut off switch
- стр. 170:
29 15 Электронный блок управления двигателем (ECM)
перевод с английского; оригинал:29 15 Electronic control module (ECM)
- стр. 170:
30 15 Датчик контроля аккумуляторной батареи
перевод с английского; оригинал:30 15 Battery monitoring sensor
- стр. 170:
31 20 Дополнительная розетка питания
перевод с английского; оригинал:31 20 Auxiliary power socket
- стр. 170:
32 5 Датчик давления кондиционера
перевод с английского; оригинал:32 5 A/C pressure switch
- стр. 170:
33 10 Блок управления трансмиссией (TCM)
перевод с английского; оригинал:33 10 Transmission control module (TCM)
- стр. 170:
35 20 CEM
перевод с английского; оригинал:35 20 CEM
- стр. 170:
36 5 Модуль ABS
перевод с английского; оригинал:36 5 ABS module
- стр. 170:
37 10 Корректор света фар
перевод с английского; оригинал:37 10 Headlamp levelling
- стр. 170:
38 20 Обогрев сиденья
перевод с английского; оригинал:38 20 Heated seat
- стр. 170:
39 10 Электропривод зеркал
перевод с английского; оригинал:39 10 Power mirrors
- стр. 170:
42 10 Сирена охранной сигнализации
перевод с английского; оригинал:42 10 Alarm horn
- стр. 170:
44 30 Обогрев ветрового стекла
перевод с английского; оригинал:44 30 Heated windscreen
- стр. 170:
46 20 Дополнительная розетка питания
перевод с английского; оригинал:46 20 Auxiliary power socket
- стр. 171:
50 5 Реле зажигания, катушки реле
перевод с английского; оригинал:50 5 Ignition relay, relay coils
- стр. 171:
51 20 Буксировка прицепа
перевод с английского; оригинал:51 20 Trailer tow
- стр. 169:
1 60 Питание CEM A
перевод с английского; оригинал:1 60 CEM Power A
- стр. 169:
2 60 Питание CEM B
перевод с английского; оригинал:2 60 CEM Power B
- стр. 169:
3 (бензин) 50 Вентилятор охлаждения двигателя
перевод с английского; оригинал:3 (Petrol) 50 Engine cooling fan
- стр. 169:
3 (дизель) 60 Модуль управления свечами накаливания
перевод с английского; оригинал:3 (Diesel) 60 Glow plug control module
- стр. 169:
4 40 Модуль ABS
перевод с английского; оригинал:4 40 ABS module
- стр. 169:
5 30 Электрические стеклоподъёмники
перевод с английского; оригинал:5 30 Electric windows
- стр. 169:
6 25 Масса мотора полного привода (4×4)
перевод с английского; оригинал:6 25 Four wheel drive (4×4) motor ground
- стр. 169:
9 20 Электрический привод сиденья
перевод с английского; оригинал:9 20 Power seat
- стр. 169:
10 25 Электрические стеклоподъёмники
перевод с английского; оригинал:10 25 Electric windows
- стр. 170:
11 30 Вентилятор отопителя
перевод с английского; оригинал:11 30 Blower motor
- стр. 170:
12 25 Питание мотора полного привода (4×4)
перевод с английского; оригинал:12 25 Four wheel drive (4×4) motor power
- стр. 170:
13 20 Соленоид стартера
перевод с английского; оригинал:13 20 Starter solenoid
- стр. 170:
14 20 Обогрев заднего стекла
перевод с английского; оригинал:14 20 Heated rear window
- стр. 170:
15 (дизель) 15 Испаритель свечи накаливания
перевод с английского; оригинал:15 (Diesel) 15 Vapouriser glow plug
- стр. 170:
16 10 Муфта кондиционера
перевод с английского; оригинал:16 10 A/C Clutch
- стр. 170:
18 25 Мотор стеклоочистителя ветрового стекла
перевод с английского; оригинал:18 25 Windscreen wiper motor
- стр. 170:
20 20 Прикуриватель
перевод с английского; оригинал:20 20 Cigar lighter
- стр. 170:
21 15 Звуковой сигнал
перевод с английского; оригинал:21 15 Horn
- стр. 170:
26 7,5 Электронный блок управления двигателем (ECM)
перевод с английского; оригинал:26 7.5 Electronic control module (ECM)
- стр. 170:
27 10 Блок управления коробкой передач (TCM)
перевод с английского; оригинал:27 10 Transmission control module (TCM)
- стр. 170:
43 30 Обогрев ветрового стекла
перевод с английского; оригинал:43 30 Heated windscreen
- стр. 170:
45 25 Модуль ABS
перевод с английского; оригинал:45 25 ABS module
- стр. 170:
47 40 Модуль буксировки прицепа
перевод с английского; оригинал:47 40 Trailer tow module
- стр. 173:
56 20 Топливный насос
перевод с английского; оригинал:56 20 Fuel pump
- стр. 173:
59 5 Пассивная противоугонная система (PATS)
перевод с английского; оригинал:59 5 Passive anti-theft system (PATS)
- стр. 173:
60 10 Плафон освещения салона, блок выключателей двери водителя, подсветка, автоматическая КПП
перевод с английского; оригинал:60 10 Interior lamp, driver's door switch pack, mood lights, automatic shifter
- стр. 173:
61 15 Запасной
перевод с английского; оригинал:61 15 Spare
- стр. 173:
62 5 Модуль датчика дождя
перевод с английского; оригинал:62 5 Rain sensor module
- стр. 173:
63 5 Тахограф
перевод с английского; оригинал:63 5 Tachograph
- стр. 173:
66 20 Разблокировка двери водителя, центральный двойной замок
перевод с английского; оригинал:66 20 Driver's door unlock, central double locking
- стр. 173:
67 5 Выключатель стоп-сигнала
перевод с английского; оригинал:67 5 Stop lamp switch
- стр. 173:
69 5 Комбинация приборов, модуль комплексного управления (ICP), модуль слежения и блокировки
перевод с английского; оригинал:69 5 Instrument cluster, integrated control module (ICP), tracking and blocking module
- стр. 173:
70 20 Центральный замок
перевод с английского; оригинал:70 20 Central locking
- стр. 173:
71 5 Кондиционер
перевод с английского; оригинал:71 5 Air conditioning
- стр. 173:
72 7.5 Сирена охранной сигнализации
перевод с английского; оригинал:72 7.5 Alarm horn
- стр. 173:
73 5 Бортовая диагностика II
перевод с английского; оригинал:73 5 On-board diagnostics II
- стр. 173:
74 20 Дальний свет
перевод с английского; оригинал:74 20 High beam
- стр. 173:
75 15 Передние противотуманные фары
перевод с английского; оригинал:75 15 Front fog lamps
- стр. 173:
76 10 Лампа заднего хода, зеркало заднего вида
перевод с английского; оригинал:76 10 Reversing lamp, rear view mirror
- стр. 173:
77 20 Насос омывателя
перевод с английского; оригинал:77 20 Washer pump
- стр. 173:
78 5 Замок зажигания
перевод с английского; оригинал:78 5 Ignition switch
- стр. 173:
79 15 Базовая аудиосистема/аудиосистема FSO, многофункциональный дисплей
перевод с английского; оригинал:79 15 Low audio/FSO audio, multifunction display
- стр. 173:
80 20 Многофункциональный дисплей, расширенная аудиосистема, модуль SYNC
перевод с английского; оригинал:80 20 Multi-function display, hi audio, sync module
- стр. 173:
81 5 Датчик движения в салоне
перевод с английского; оригинал:81 5 Interior motion sensor
- стр. 173:
82 20 Масса насоса омывателя
перевод с английского; оригинал:82 20 Washer pump ground
- стр. 173:
83 20 Масса центрального замка
перевод с английского; оригинал:83 20 Central locking ground
- стр. 173:
84 20 Масса разблокировки двери водителя, центрального двойного замка
перевод с английского; оригинал:84 20 Driver's door unlock, central double locking ground
- стр. 173:
85 7.5 Комбинация приборов, модуль парковки, механический кондиционер, зажигание track and block, камера заднего вида, зеркало заднего вида
перевод с английского; оригинал:85 7.5 Instrument cluster, parking aid module, manual air conditioning, track and block IGN sense, rear view camera, rear view mirror
- стр. 173:
86 10 Система пассивной безопасности, индикатор отключения подушки безопасности пассажира
перевод с английского; оригинал:86 10 Restraint system, passenger airbag deactivation indicator
- стр. 173:
87 5 Тахограф
перевод с английского; оригинал:87 5 Tachograph
- стр. 171:
R1 (дизель) Блокировка ключа
перевод с английского; оригинал:R1 (Diesel) Key interlock
- стр. 171:
R2 Стеклоочиститель вкл/выкл
перевод с английского; оригинал:R2 Wiper on or off
- стр. 171:
R3 Звуковой сигнал
перевод с английского; оригинал:R3 Horn
- стр. 171:
R4 Муфта кондиционера
перевод с английского; оригинал:R4 A/C clutch
- стр. 171:
R5 Блокировка дифференциала
перевод с английского; оригинал:R5 Differential lock
- стр. 171:
R6 Стеклоочиститель высокая/низкая скорость
перевод с английского; оригинал:R6 Wiper Hi/Lo
- стр. 171:
R7 (бензин) Вентилятор охлаждения двигателя, низкая скорость
перевод с английского; оригинал:R7 (Petrol) Engine cooling fan low
- стр. 171:
R8 (бензин) Вентилятор охлаждения двигателя, высокая скорость
перевод с английского; оригинал:R8 (Petrol) Engine cooling fan high
- стр. 171:
R9 Топливный насос flex-fuel, свеча испарителя
перевод с английского; оригинал:R9 Flex-fuel pump, vapouriser glow plug
- стр. 171:
R10 Обогрев заднего стекла
перевод с английского; оригинал:R10 Heated rear window
- стр. 171:
R11 Обогрев ветрового стекла
перевод с английского; оригинал:R11 Heated windscreen
- стр. 171:
R13 Удержание питания электронного блока управления двигателем (ECM)
перевод с английского; оригинал:R13 Electronic control module (ECM) power hold
- стр. 171:
R14 Зажигание
перевод с английского; оригинал:R14 Ignition
- стр. 171:
R15 Мотор 4×4 2 (по часовой стрелке)
перевод с английского; оригинал:R15 4×4 motor 2 (Clockwise)
- стр. 171:
R16 Мотор 4×4 1 (против часовой стрелки)
перевод с английского; оригинал:R16 4×4 motor 1 (Counter clockwise)
- стр. 171:
R17 Мотор 4×4
перевод с английского; оригинал:R17 4×4 motor
- стр. 171:
R18 Сирена охранной сигнализации
перевод с английского; оригинал:R18 Security horn
- стр. 171:
R19 Стартер
перевод с английского; оригинал:R19 Starter
- стр. 171:
R26 Мотор вентилятора отопителя
перевод с английского; оригинал:R26 Blower motor
- стр. 171:
R27 Электрический привод сиденья
перевод с английского; оригинал:R27 Power seat
- стр. 170:
