Предохранители Mazda CX-30: расположение блоков и номиналы

Блоки предохранителей Mazda CX-30 (Мазда CX-30): Моторный отсек — Блок предохранителей в моторном отсеке (под капотом) (стр. 566); в салоне, слева — Блок предохранителей с левой стороны автомобиля (стр. 501). За что отвечают: прикуриватель, розетка 12 В — F30 (15 А, блок в моторном отсеке, стр. 504); магнитола, аудиосистема — F46 (15 А, блок в моторном отсеке, стр. 472); стоп-сигналы — F17 (10 А, стр. 507); стеклоподъёмники — F9 (30 А, стр. 506); топливный насос (бензонасос) — F7 (20 А, блок в моторном отсеке, стр. 504); стеклоочиститель — F2 (20 А, блок в моторном отсеке, стр. 503). Номера и номиналы — по руководству по эксплуатации.[1][2][3]

Относится к: Mazda CX-30

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

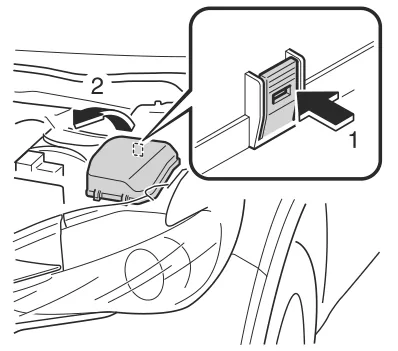

Где расположены блоки предохранителей — Mazda CX-30, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 566[3]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Прикуриватель, розетка 12 Впредохранитель F30 (15 А)моторный отсек, [4]
Топливный насос (бензонасос)предохранитель F7 (20 А)моторный отсек, [4]
Стартерпредохранитель F44 (30 А)моторный отсек, [2]
Кондиционерпредохранитель F11 (7,5 А)
предохранитель F40 (40 А)		моторный отсек, [4]
моторный отсек, [2]
Звуковой сигналпредохранитель F31 (15 А)моторный отсек, [4]
Стеклоподъёмникипредохранитель F9 (30 А)
предохранитель F10 (30 А)		[4]
[4]
Обогрев заднего стеклапредохранитель F37 (40 А)моторный отсек, [4]
Магнитола, аудиосистемапредохранитель F46 (15 А)
предохранитель F51 (25 А)
предохранитель F13 (15 А)		моторный отсек, [2]
моторный отсек, [2]
[4]
Стоп-сигналыпредохранитель F17 (10 А)[4]
Стеклоочистительпредохранитель F2 (20 А)
предохранитель F42 (20 А)		моторный отсек, [4]
моторный отсек, [2]
Комбинация приборовпредохранитель F49 (15 А)моторный отсек, [2]
ABSпредохранитель F23 (30 А)
предохранитель F35 (50 А)		моторный отсек, [4]
моторный отсек, [4]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Моторный отсек

Другие места

7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

65 значений · условия, издания и страницы
Предохранители Mazda CX-30: расположение блоков и номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Блок предохранителей в моторном отсекепод капотом[3] #моторный отсек
Блок предохранителей в салонес левой стороны автомобиля[4] #в салоне, слева
F2, моторный отсек20 A[4] #обогреватель стеклоочистителя
F3, моторный отсек30 A[4] #система управления двигателем
F4, моторный отсек20 A[2] #S-VT
F5, моторный отсек40 A[4] #система управления двигателем
F7, моторный отсек20 A[4] #топливный насос
F8, моторный отсек15 A[4] #система управления двигателем
F9, моторный отсек15 A[4] #система управления трансмиссией
F10, моторный отсек15 A[4] #система управления двигателем
F11, моторный отсек7,5 A[4] #кондиционер
F12, моторный отсек15 A[4] #система управления двигателем
F13, моторный отсек15 A[1] #датчик NOx
F14, моторный отсек20 A[4] #обогрев переднего сиденья
F15, моторный отсек20 A[1] #—
F16, моторный отсек15 A[4] #защита различных цепей
F18, моторный отсек15 A[3] #розетки для дополнительного оборудования
F19, моторный отсек60 A[4] #система электроусилителя руля
F20, моторный отсек15 A[4] #фара (левая) 1
F21, моторный отсек15 A[4] #фара (правая) 1
F22, моторный отсек15 A[4] #система бесключевого доступа
F23, моторный отсек30 A[4] #ABS, система динамической стабилизации
F24, моторный отсек15 A[4] #фара (левая) 2
F25, моторный отсек15 A[4] #фара (правая) 2
F26, моторный отсек7,5 A[4] #бортовая диагностика
F27, моторный отсек25 A[4] #защита различных цепей
F28, моторный отсек25 A[4] #защита различных цепей
F29, моторный отсек15 A[4] #омыватель лобового стекла
F30, моторный отсек15 A[4] #розетки питания
F31, моторный отсек15 A[4] #звуковой сигнал
F32, моторный отсек15 A[4] #фары
F34, моторный отсек10 A[3] #i-ACTIVSENSE
F35, моторный отсек50 A[4] #ABS, система динамической стабилизации
F37, моторный отсек40 A[4] #обогреватель заднего стекла
F38, моторный отсек50 A[4] #защита различных цепей
F40, моторный отсек40 A[2] #кондиционер
F42, моторный отсек20 A[2] #стеклоочистители
F43, моторный отсек30 A[2] #вентилятор охлаждения
F44, моторный отсек30 A[2] #стартер
F45, моторный отсек10 A[2] #система управления двигателем
F46, моторный отсек15 A[2] #аудиосистема
F47, моторный отсек15 A[2] #защита различных цепей
F48, моторный отсек7,5 A[2] #подушка безопасности
F49, моторный отсек15 A[2] #комбинация приборов
F50, моторный отсек15 A[2] #плафон освещения салона
F51, моторный отсек25 A[2] #аудиосистема
F52, моторный отсек10 A[2] #люк в крыше
F53, моторный отсек15 A[2] #система управления двигателем
F54, моторный отсек15 A[2] #i-ACTIVSENSE
F55, моторный отсек50 A[1] #защита различных цепей
F56, моторный отсек15 A[2] #электрический водяной насос (некоторые модели)
F4, левая сторона салона15 A[4] #электрозамки дверей (водитель)
F5, левая сторона салона15 A[4] #электрозамки дверей (пассажир)
F7, левая сторона салона25 A[4] #электропривод двери багажника
F9, левая сторона салона30 A[4] #электростеклоподъёмники (водитель)
F10, левая сторона салона30 A[4] #электростеклоподъёмники (пассажир)
F11, левая сторона салона30 A[4] #электропривод сиденья (водитель)
F13, левая сторона салона15 A[4] #аудиосистема
F15, левая сторона салона15 A[4] #замок двери багажника
F17, левая сторона салона10 A[4] #стоп-сигналы
F18, левая сторона салона10 A[4] #фонари заднего хода
F19, левая сторона салона10 A[4] #задние указатели поворота
F20, левая сторона салона10 A[4] #задние фонари
F21, левая сторона салона10 A[4] #задние фонари
F22, левая сторона салона7,5 A[4] #подушка безопасности

Где находятся блоки предохранителей

У Mazda CX-30 два блока предохранителей. Один расположен в моторном отсеке, под капотом.

Второй блок — панель предохранителей с левой стороны автомобиля, в салоне.

Какой предохранитель за что отвечает

В блоке моторного отсека сосредоточены силовые цепи и цепи двигателя: например, F7 на 20 A защищает топливный насос, F19 на 60 A — электроусилитель руля, F23 и F35 — ABS и систему динамической стабилизации.

В салонном блоке слева находятся цепи комфорта и освещения: F9 и F10 на 30 A — электростеклоподъёмники водителя и пассажира, F17 на 10 A — стоп-сигналы, F20 и F21 на 10 A — задние фонари.

Номинал и назначение каждого предохранителя указаны в таблице; нумерация и назначение отличаются между блоком в моторном отсеке и блоком с левой стороны салона.

Номиналы

В моторном отсеке использованы предохранители от 7,5 A (F11, кондиционер) до 60 A (F19, электроусилитель руля).

В салонном блоке номиналы составляют от 7,5 A (F22, подушка безопасности) до 30 A (F9, F10, F11).

Порядок действий

  1. Для аварийной остановки двигателя нажать и удерживать кнопку запуска двигателя непрерывно либо быстро нажать её любое количество раз — двигатель заглохнет немедленно, зажигание перейдёт в положение ACC
  2. Для аварийного запуска при предупреждении KEY (красный) или мигающем янтарном сигнализаторе кнопки запуска убедиться, что ключ находится в салоне
  3. Нажать педаль сцепления (МКПП) или педаль тормоза (АКПП)
  4. Нажать и удерживать кнопку запуска двигателя, пока двигатель не запустится

Обратите внимание

НельзяГлавный (MAIN) предохранитель нельзя заменять самостоятельно: это предохранитель большого тока, неправильная замена может привести к поражению электрическим током, короткому замыканию и пожару; замену должен выполнять специалист (руководство 2019 года, стр. 424).

ВажноПредохранитель заменяется только на предохранитель Mazda или эквивалент того же номинала, иначе можно повредить электрическую систему (руководство 2019 года, стр. 423).

ВажноНе глушить двигатель во время
