Предохранители и реле Mazda 626: расположение блоков и номиналы

Блок предохранителей Mazda 626 (Мазда 626): Основной блок — под капотом (в моторном отсеке) (стр. 298). За что отвечают: прикуриватель, розетка 12 В — 15 (блок в салоне, стр. 215); отопитель (печка) — 6 (40 А, блок в моторном отсеке, стр. 213); магнитола, аудиосистема — 1 (15 А, блок в салоне, стр. 215); стоп-сигналы — 18 (15 А, блок в салоне, стр. 215); стеклоподъёмники — 13 (30 А, блок в салоне, стр. 215); стеклоочиститель — 12 (20 А, блок в салоне, стр. 215). Номера и номиналы — по руководству по эксплуатации.[1][2]

Относится к: Mazda 626

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

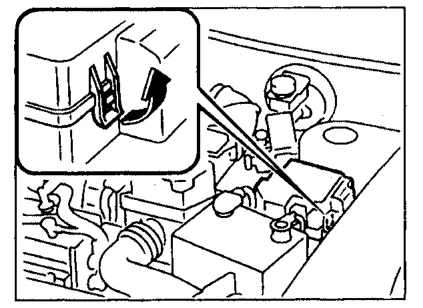

Где расположены блоки предохранителей — Mazda 626, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 298[1]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Прикуриватель, розетка 12 Впредохранитель 15 (15 А)
предохранитель 19 (15 А)
предохранитель 24 (15 А)		салон, [2]
салон, [2]
салон, [2]
Кондиционерпредохранитель 6 (40 А)
предохранитель 9 (10 А)		моторный отсек, [2]
салон, [2]
Отопитель (печка)предохранитель 6 (40 А)моторный отсек, [2]
Звуковой сигналпредохранитель 12 (15 А)
предохранитель 18 (15 А)		моторный отсек, [2]
салон, [2]
Стеклоподъёмникипредохранитель 13 (30 А)салон, [2]
Обогрев заднего стеклапредохранитель 2 (40 А)моторный отсек, [2]
Магнитола, аудиосистемапредохранитель 1 (15 А)
предохранитель 15 (15 А)		салон, [2]
салон, [2]
Стоп-сигналыпредохранитель 18 (15 А)салон, [2]
Стеклоочистительпредохранитель 12 (20 А)салон, [2]
Комбинация приборовпредохранитель 11 (15 А)
предохранитель 17 (10 А)		моторный отсек, [2]
салон, [2]
ABSпредохранитель 10 (60 А)
предохранитель 13 (20 А)
предохранитель 18 (20 А)
предохранитель 7 (10 А)		моторный отсек, [2]
моторный отсек, [2]
моторный отсек, [2]
салон, [2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

10 А — красный15 А — синий20 А — жёлтый30 А — зелёный40 А — оранжевый60 А — синий (Maxi)100 А — фиолетовый (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

36 значений · условия, издания и страницы
Предохранители и реле Mazda 626: расположение блоков и номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Основной блок предохранителейпод капотом (в моторном отсеке)[1] #основной блок
Блок предохранителей при отказе фар и других потребителейпод капотом[2] #Mazda 626 2002
Предохранитель 4 MAIN100A — защита всех цепей[2] #блок в моторном отсеке
Предохранитель 1 EGI INJ30A — система впрыска топлива[2] #блок в моторном отсеке
Предохранитель 8 COOLING FAN30A — вентилятор охлаждения[2] #блок в моторном отсеке
Предохранитель 9 AD FAN30A — дополнительный вентилятор[2] #блок в моторном отсеке
Предохранитель 5 IG KEY30A — предохранители RADIO, SUNROOF, TURN, METER, ENGINE, POWER WINDOW, WIPER, система зажигания[2] #блок в моторном отсеке
Предохранитель 2 DEFOG40A — обогреватель заднего стекла[2] #блок в моторном отсеке
Предохранитель 6 HEATER40A — отопитель, кондиционер[2] #блок в моторном отсеке
Предохранитель 7 BTN40A — предохранители TAIL, STOP, ROOM, DOOR LOCK, HAZARD, POWER SEAT[2] #блок в моторном отсеке
Предохранитель 10 (ABS)60A — антиблокировочная тормозная система[2] #блок в моторном отсеке
Предохранитель 11 TAIL15A — задние фонари, габаритные огни, подсветка приборной панели, подсветка номерного знака, подсветка выключателей[2] #блок в моторном отсеке
Предохранитель 12 HORN15A — звуковой сигнал[2] #блок в моторном отсеке
Предохранитель 13 (ABS)20A — антиблокировочная тормозная система[2] #блок в моторном отсеке
Предохранитель 16 H/L-L15A — фара головного света (левая)[2] #блок в моторном отсеке
Предохранитель 17 H/L-R15A — фара головного света (правая)[2] #блок в моторном отсеке
Предохранитель 18 (ABS)20A — антиблокировочная тормозная система[2] #блок в моторном отсеке
Предохранитель 15 ST. SIGN10A[1] #блок в моторном отсеке, Mazda 626 2000
Предохранитель 1 AUDIO15A — аудиосистема[2] #панель со стороны водителя
Предохранитель 2 ROOM15A — плафоны освещения салона, фонарь багажника[2] #панель со стороны водителя
Предохранитель 3 S.ROOF15A — люк в крыше[2] #панель со стороны водителя
Предохранитель 4 METER10A — приборы, фонари заднего хода[2] #панель со стороны водителя
Предохранитель 6 HAZARD15A — аварийная сигнализация[2] #панель со стороны водителя
Предохранитель 7 A/B&ABS10A — система подушек безопасности, антиблокировочная тормозная система[2] #панель со стороны водителя
Предохранитель 9 A/C10A — кондиционер[2] #панель со стороны водителя
Предохранитель 11 TURN10A — указатели поворота[2] #панель со стороны водителя
Предохранитель 12 WIPER20A — стеклоочистители и стеклоомыватель ветрового стекла[2] #панель со стороны водителя
Предохранитель 13 P.WIND30A — электрические стеклоподъёмники[2] #панель со стороны водителя
Предохранитель 15 RADIO15A — аудиосистема, розетка, наружное зеркало[2] #панель со стороны водителя
Предохранитель 16 ENGINE10A — система управления двигателем[2] #панель со стороны водителя
Предохранитель 17 ILLUMI10A — задние фонари, подсветка номерного знака, габаритные огни, подсветка приборной панели[2] #панель со стороны водителя
Предохранитель 18 STOP15A — стоп-сигналы, звуковой сигнал, круиз-контроль[2] #панель со стороны водителя
Предохранитель 19 CIGAR15A — розетка аксессуаров, часы, радио, наружное зеркало[2] #панель со стороны водителя
Предохранитель 22 P.SEAT30A — сиденье с электроприводом[2] #панель со стороны водителя
Предохранитель 23 M.DEF15A — обогреватель зеркал[2] #панель со стороны водителя
Предохранитель 24 P.POINT15A — розетка питания[2] #панель со стороны водителя

Где находится блок предохранителей

Основной блок предохранителей Mazda 626 расположен под капотом, в моторном отсеке. По руководству 2002 года (стр. 212) блок предохранителей при отказе фар и других потребителей также находится под капотом.

Вторая панель предохранителей размещена со стороны водителя в салоне; её номиналы приведены в руководстве 2002 года на стр. 215.

Какой предохранитель за что отвечает

В блоке моторного отсека цепи защищены предохранителями с маркировкой: MAIN 100A защищает все цепи, IG KEY 30A питает цепи RADIO, SUNROOF, TURN, METER, ENGINE, POWER WINDOW, WIPER и систему зажигания, BTN 40A — цепи TAIL, STOP, ROOM, DOOR LOCK, HAZARD и POWER SEAT.

За систему впрыска топлива отвечает предохранитель 1 EGI INJ на 30A, за вентилятор охлаждения — предохранитель 8 COOLING FAN на 30A, за дополнительный вентилятор — предохранитель 9 AD FAN на 30A.

В панели со стороны водителя за прикуриватель (розетку аксессуаров) отвечает предохранитель 19 CIGAR на 15A, за электрические стеклоподъёмники — предохранитель 13 P.WIND на 30A, за систему управления двигателем — предохранитель 16 ENGINE на 10A.

Номиналы предохранителей

Номиналы варьируются от 10A (цепи METER, ENGINE, ILLUMI, A/C, A/B&ABS) до 100A (MAIN). Промежуточные значения — 15A, 20A, 30A, 40A и 60A (ABS).

В руководстве 2000 года (стр. 300–301) номиналы блока в моторном отсеке совпадают с руководством 2002 года: DEFOG 40A, MAIN 100A, HEATER 40A, AD FAN 30A, ABS 60A, предохранители 13 и 18 (ABS) по 20A, H/L-R 15A.

Обратите внимание

ВажноВсегда заменяйте предохранитель на предохранитель того же номинала — иначе можно повредить электрическую систему (руководство 2002 года, стр. 211).

НельзяПри выходе пара из моторного отсека не приближайтесь к передней части автомобиля и заглушите двигатель; не открывайте крышки системы охлаждения на горячем двигателе — возможен ожог горячим антифризом и паром (стр. 170).

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗
📘 Руководство производителя ↗

По 2 руководствам 2000–2002 гг.[1][2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Mazda 626?

Основной блок расположен под капотом, в моторном отсеке. Дополнительно в салоне есть панель предохранителей со стороны водителя.

Какой предохранитель отвечает за систему впрыска топлива?

Предохранитель 1 EGI INJ в блоке моторного отсека — 30A, система впрыска топлива.

Какой предохранитель прикуривателя в Mazda 626?

Предохранитель 19 CIGAR в панели со стороны водителя — 15A: розетка аксессуаров, часы, радио, наружное зеркало.

Какой предохранитель стеклоподъёмников в Mazda 626?

Предохранитель 13 P.WIND в панели со стороны водителя — 30A, электрические стеклоподъёмники.

Какой предохранитель вентилятора охлаждения?

Предохранитель 8 COOLING FAN в блоке моторного отсека — 30A, вентилятор охлаждения; дополнительный вентилятор — предохранитель 9 AD FAN, 30A.

Каким номиналом заменять предохранитель?

Только тем же номиналом: по руководству, замена на предохранитель другого номинала может повредить электрическую систему.

Источники

  1. ↑ a b c d e Руководство по эксплуатации Mazda 626, 2000, стр. 298, 301
    цитаты (2)
    • стр. 298: проверьте блок предохранителей под капотом перевод с английского; оригинал: inspect the fuse block under the hood
    • стр. 301: 15 | ST. SIGN 10A КРАСНЫЙ Сигнал стартера перевод с английского; оригинал: 15 | ST. SIGN 10А RED Starter signal
  2. ↑ a b c d e f g h i j и ещё 46 Руководство по эксплуатации Mazda 626, 2002, стр. 212, 213, 214, 215
    цитаты (34)
    • стр. 212: Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. перевод с английского; оригинал: If the headlights or other electrical components don’t work and the fuses in the cabin are OK, inspect the fuse block under the hood.
    • стр. 213: 4 MAIN 100A Для защиты всех цепей перевод с английского; оригинал: 4 MAIN 100A For protection of all circuits
    • стр. 213: 1 EGI INJ 30A Система впрыска топлива перевод с английского; оригинал: 1 EGI INJ 30A Fuel injection system
    • стр. 213: 8 COOLING FAN 30A Вентилятор охлаждения перевод с английского; оригинал: 8 COOLING FAN 30A Cooling fan
    • стр. 213: 9 AD FAN 30A Дополнительный вентилятор перевод с английского; оригинал: 9 AD FAN 30A Additional fan
    • стр. 213: 5 IG KEY 30A Предохранители RADIO, SUNROOF, TURN, METER, ENGINE, POWER WINDOW, WIPER, система зажигания перевод с английского; оригинал: 5 IG KEY 30A RADIO, SUNROOF, TURN, METER, ENGINE, POWER WINDOW, WIPER fuses, Ignition system
    • стр. 213: 2 DEFOG 40A Обогреватель заднего стекла перевод с английского; оригинал: 2 DEFOG 40A Rear window defroster
    • стр. 213: 6 HEATER 40A Отопитель, кондиционер перевод с английского; оригинал: 6 HEATER 40A Heater, Air conditioner
    • стр. 213: 7 BTN 40A Предохранители TAIL, STOP, ROOM, DOOR LOCK, HAZARD, POWER SEAT перевод с английского; оригинал: 7 BTN 40A TAIL, STOP, ROOM, DOOR LOCK, HAZARD, POWER SEAT fuses
    • стр. 213: 10 (ABS) 60A Антиблокировочная тормозная система перевод с английского; оригинал: 10 (ABS) 60A Antilock brake system
    • стр. 213: 11 TAIL 15A Задние фонари, габаритные огни, подсветка приборной панели, подсветка номерного знака, подсветка выключателей перевод с английского; оригинал: 11 TAIL 15A Taillights, Parking lights, Dashboard illumination, License plate lights, Switches illumination
    • стр. 213: 12 HORN 15A Звуковой сигнал перевод с английского; оригинал: 12 HORN 15A Horn
    • стр. 214: 13 (ABS) 20A Антиблокировочная тормозная система перевод с английского; оригинал: 13 (ABS) 20A Antilock brake system
    • стр. 214: 16 H/L-L 15A Фара головного света (левая) перевод с английского; оригинал: 16 H/L-L 15A Headlight (Left)
    • стр. 214: 17 H/L-R 15A Фара головного света (правая) перевод с английского; оригинал: 17 H/L-R 15A Headlight (Right)
    • стр. 214: 18 (ABS) 20A Антиблокировочная тормозная система перевод с английского; оригинал: 18 (ABS) 20A Antilock brake system
    • стр. 215: 1 AUDIO 15A Аудиосистема перевод с английского; оригинал: 1 AUDIO 15A Audio system
    • стр. 215: 2 ROOM 15A Плафоны освещения салона, фонарь багажника перевод с английского; оригинал: 2 ROOM 15A Interior lights, Trunk light
    • стр. 215: 3 S.ROOF 15A Люк в крыше перевод с английского; оригинал: 3 S.ROOF 15A Sunroof
    • стр. 215: 4 METER 10A Приборы, фонари заднего хода перевод с английского; оригинал: 4 METER 10A Gauges, Reverse lights
    • стр. 215: 6 HAZARD 15A Аварийная сигнализация перевод с английского; оригинал: 6 HAZARD 15A Hazard warning lights
    • стр. 215: 7 A/B&ABS 10A Система подушек безопасности, антиблокировочная тормозная система перевод с английского; оригинал: 7 A/B&ABS 10A Air bag system, Antilock brake system
    • стр. 215: 9 A/C 10A Кондиционер перевод с английского; оригинал: 9 A/C 10A Air conditioner
    • стр. 215: 11 TURN 10A Указатели поворота перевод с английского; оригинал: 11 TURN 10A Turn signals
    • стр. 215: 12 WIPER 20A Стеклоочистители и стеклоомыватель ветрового стекла перевод с английского; оригинал: 12 WIPER 20A Windshield wipers and washer
    • стр. 215: 13 P.WIND 30A Электрические стеклоподъёмники перевод с английского; оригинал: 13 P.WIND 30A Power windows
    • стр. 215: 15 RADIO 15A Аудиосистема, розетка, наружное зеркало перевод с английского; оригинал: 15 RADIO 15A Audio system, Socket, Outside mirror
    • стр. 215: 16 ENGINE 10A Система управления двигателем перевод с английского; оригинал: 16 ENGINE 10A Engine control system
    • стр. 215: 17 ILLUMI 10A Задние фонари, подсветка номерного знака, габаритные огни, подсветка приборной панели перевод с английского; оригинал: 17 ILLUMI 10A Taillights, License plate lights, Parking lights, Dashboard illumination
    • стр. 215: 18 STOP 15A Стоп-сигналы, звуковой сигнал, круиз-контроль перевод с английского; оригинал: 18 STOP 15A Brake lights, Horn, Cruise control
    • стр. 215: 19 CIGAR 15A Розетка аксессуаров, часы, радио, наружное зеркало перевод с английского; оригинал: 19 CIGAR 15A Accessory socket, Clock, Radio, Outside mirror
    • стр. 215: 22 P.SEAT 30A Сиденье с электроприводом перевод с английского; оригинал: 22 P.SEAT 30A Power seat
    • стр. 215: 23 M.DEF 15A Обогреватель зеркал перевод с английского; оригинал: 23 M.DEF 15A Mirror defroster
    • стр. 215: 24 P.POINT 15A Розетка питания перевод с английского; оригинал: 24 P.POINT 15A Power point
