Предохранители и блоки Mazda Familia

Блоки предохранителей Mazda Familia (Мазда Фамилия): салон — с левой стороны от водителя (панель предохранителей в салоне) (стр. 208); моторный отсек — под капотом (блок предохранителей) (стр. 209). За что отвечают: отопитель (печка) — 1 (40 А, блок в моторном отсеке, стр. 235); магнитола, аудиосистема — 3 (15 А, блок в салоне, стр. 211); стоп-сигналы — 19 (15 А, блок в моторном отсеке, стр. 210); противотуманные фары — 17 (15 А, блок в моторном отсеке, стр. 210); стеклоподъёмники — 16 (30 А, блок в салоне, стр. 211); стартер — 12 (10 А, блок в моторном отсеке, стр. 235). Номера и номиналы — по руководству по эксплуатации.^[1]^[2]

Относится к: Mazda Familia

Проверено 24.10.2026

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Стартер	предохранитель 12 (10 А)	моторный отсек, ^[2]
Кондиционер	предохранитель 4 (15 А) предохранитель 11 (10 А)	салон, ^[1] моторный отсек, ^[2]
Отопитель (печка)	предохранитель 1 (40 А)	моторный отсек, ^[2]
Стеклоподъёмники	предохранитель 16 (30 А) предохранитель 17 (30 А)	салон, ^[1] салон, ^[2]
Магнитола, аудиосистема	предохранитель 3 (15 А)	салон, ^[1]
Стоп-сигналы	предохранитель 19 (15 А)	моторный отсек, ^[1]
Противотуманные фары	предохранитель 17 (15 А) предохранитель 18 (15 А)	моторный отсек, ^[1] моторный отсек, ^[1]
Комбинация приборов	предохранитель 15 (10 А)	салон, ^[2]
Центральный замок	предохранитель 11 (30 А)	салон, ^[2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Моторный отсек

140
5
730
840
1110
1210
1415
1515
17
18
19
21
24100

10 А — красный15 А — синий30 А — зелёный40 А — оранжевый100 А — фиолетовый (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

27 значений · условия, издания и страницы

Предохранители и блоки Mazda Familia: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Блок в салоне	с левой стороны от водителя (панель предохранителей)^[1] #	2000, стр. 208
Блок под капотом	в моторном отсеке^[1] #	2000, стр. 209
Предохранитель 1 (S/WRM), салон	15 A^[1] #	защита различных цепей
Предохранитель 3 (RADIO), салон	15 A^[1] #	аудиосистема
Предохранитель 4 (A/C), салон	15 A^[1] #	кондиционер
Предохранитель 5 (R.WIPER), салон	10 A^[1] #	защита различных цепей
Предохранитель 15 (METER), салон	10 A^[1] #	приборы
Предохранитель 16 (P/WIND), салон	30 A^[1] #	электростеклоподъёмники
Предохранитель 12 (P/WIND), салон	30 A^[1] #	защита различных цепей
Предохранитель 3 (RADIO), салон	15 A^[2] #	2002: аудиосистема
Предохранитель 4 (A/C), салон	15 A^[2] #	2002: кондиционер
Предохранитель 11 (D LOCK), салон	30 A^[2] #	2002: центральный замок
Предохранитель 15 (METER), салон	10 A^[2] #	2002: комбинация приборов
Предохранитель 17 (P/WIND), салон	30 A^[2] #	2002: стеклоподъёмники
Предохранитель 1 (HEATER), под капотом	40 A^[2] #	2002: отопитель
Предохранитель 7 (FAN), под капотом	30 A^[2] #	2002: вентилятор охлаждения
Предохранитель 8 (BTN), под капотом	40 A^[2] #	2002: наружные световые приборы
Предохранитель 11 (A/C), под капотом	10 A^[2] #	2002: кондиционер
Предохранитель 12 (ST.SIG), под капотом	10 A^[2] #	2002: сигнал стартера
Предохранитель 15 (TAIL), под капотом	15 A^[2] #	2002: задние фонари
Предохранитель 14 (HAZARD), под капотом	15 A^[1] #	2000: аварийная сигнализация
Предохранитель 24 (MAIN), под капотом	100 A^[1] #	2000
Предохранитель 5 (GLOW), под капотом	40 A^[1] #	2000: свечи накаливания
Предохранитель 17 (FOG), под капотом	15 A^[1] #	2000, некоторые модели: противотуманные фары
Предохранитель 18 (FOG), под капотом	15 A^[1] #	2000, некоторые модели: противотуманные фары
Предохранитель 19 (STOP), под капотом	15 A^[1] #	2000: стоп-сигналы
Предохранитель 21 (HEAD-L), под капотом	15 A^[1] #	2000: левая фара

Где находятся блоки предохранителей

В руководстве по эксплуатации Mazda Familia 2000 года указаны два блока: панель предохранителей в салоне с левой стороны от водителя и блок предохранителей под капотом, в моторном отсеке (стр. 208–209).

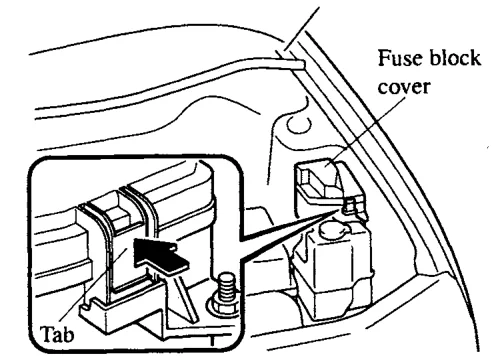

Руководство 2002 года на стр. 234 также описывает блок предохранителей в моторном отсеке. Подкапотный блок упоминается при неисправности фар или других электропотребителей при исправных салонных предохранителях.

Обратите внимание

ВажноВсегда заменяйте предохранитель на предохранитель того же номинала, иначе можно повредить электрическую систему (руководство 2000, стр. 209).

ВажноПри установке предохранителя ROOM выключите зажигание и подождите 60 секунд перед установкой; при перегорании или извлечении предохранителя ROOM загорается контрольная лампа check engine (руководство 2000, стр. 208).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По 2 руководствам 2000–2002 гг.^[1]^[2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей у Mazda Familia?

В салоне — панель предохранителей с левой стороны от водителя; под капотом — блок предохранителей в моторном отсеке.

Какой предохранитель отвечает за стеклоподъёмники?

В салонном блоке — предохранитель 16 (P/WIND) на 30 A по руководству 2000 года; в руководстве 2002 года это предохранитель 17 (P/WIND) на 30 A.

Какой предохранитель отвечает за аудиосистему (магнитолу)?

Предохранитель 3 (RADIO) в салонном блоке, номинал 15 A.

Какой предохранитель отвечает за кондиционер?

В салонном блоке — предохранитель 4 (A/C) на 15 A; в подкапотном блоке (руководство 2002 года) — предохранитель 11 (A/C) на 10 A.

Какой предохранитель отвечает за стоп-сигналы?

Предохранитель 19 (STOP) в блоке под капотом, номинал 15 A.

Какой предохранитель отвечает за прикуриватель?

Отдельный предохранитель прикуривателя в приведённом списке цепей руководства не указан.

Источники

↑ a b c d e f g h i j и ещё 14 Руководство по эксплуатации Mazda Familia, 2000, стр. 208, 209, 210, 211
цитаты (16)
- стр. 208: Если электрическая система не работает, сначала проверьте предохранители со стороны водителя. перевод с английского; оригинал: If the electrical system doesn't work, first inspect fuses on the driver's side.
- стр. 209: Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом. перевод с английского; оригинал: If the headlights or other electrical components don't work and the fuses in the cabin are OK, inspect the fuse block under the hood.
- стр. 211: (S/WRM) 15 A — защита различных цепей перевод с английского; оригинал: 1 (S/WRM) 15А various circuits
- стр. 211: (RADIO) 15 A — аудиосистема* перевод с английского; оригинал: 3 (RADIO) 15А Audio*
- стр. 211: (A/C) 15 A — кондиционер* перевод с английского; оригинал: 4 (АС) 15А Air conditioner*
- стр. 211: (R.WIPER) 10 A — защита различных цепей перевод с английского; оригинал: 5 | (R.WIPER) 10A various circuits
- стр. 211: METER 10 A — приборы перевод с английского; оригинал: 15| METER 10А Ganges
- стр. 211: (P/WIND) 30 A — электростеклоподъёмники* перевод с английского; оригинал: 16 | (P/WIND) 30А Power windows*
- стр. 211: (P/WIND) 30A перевод с английского; оригинал: (РММ) 30A
- стр. 210: HAZARD 15 A — аварийная сигнализация перевод с английского; оригинал: 14 | HAZARD | 15А | Hazard warming
- стр. 210: MAIN 100 A перевод с английского; оригинал: 24| MAIN 100A ня
- стр. 210: (GLOW) 40A перевод с английского; оригинал: (GLOW) 40A
- стр. 210: 17 (FOG) 15A перевод с английского; оригинал: 17 | (FOG) 15А
- стр. 210: 18 (FOG) 15A перевод с английского; оригинал: 18 (FOG) 15А
- стр. 210: STOP 15A Стоп-сигналы перевод с английского; оригинал: STOP 15A Brake lights
- стр. 210: HEAD-L 15A Фара левая перевод с английского; оригинал: HEAD-L 15А Headlight-left
↑ a b c d e f g h i j и ещё 10 Руководство по эксплуатации Mazda Familia, 2002, стр. 234, 235, 236
цитаты (11)
- стр. 236: 3 (RADIO) 15А Аудиосистема перевод с английского; оригинал: 3 (RADIO) 15А Audio system
- стр. 236: 4 (A/C) 15А Кондиционер перевод с английского; оригинал: 4 (A/C) 15А Air conditioner
- стр. 236: 11 (D LOCK) 30A Электропривод замков дверей перевод с английского; оригинал: li tock) 30A Power door lock
- стр. 236: 15 | METER 10А Комбинация приборов перевод с английского; оригинал: 15 | METER 10А Instrument cluster
- стр. 236: 17 | (P/WIND) 30A Стеклоподъёмники перевод с английского; оригинал: 17 | (P/WIND) 30A Power windows
- стр. 235: 1 HEATER 40A Отопитель перевод с английского; оригинал: 1 HEATER 40A Heater
- стр. 235: 7 (FAN) 30 A Вентилятор охлаждения перевод с английского; оригинал: 7 neal 30 A Cooling fan
- стр. 235: 8 BTN 40 A Наружные световые приборы перевод с английского; оригинал: 8 BTN 40 A perior cents
- стр. 235: 11 (A/C) 10А Кондиционер перевод с английского; оригинал: li (A/C) 10А Air conditioner
- стр. 235: 12 | (ST.SIG) 10А Сигнал стартера перевод с английского; оригинал: 12 | (ST.SIG) 10А Starter signal
- стр. 235: 15 TAIL 15A Задние фонари перевод с английского; оригинал: 15 TAIL ISA Taillights
