Suzuki Swift · Предохранители и реле

Предохранители и реле Suzuki Swift: где находятся блоки и что за что отвечает

Короткий ответ

Предохранитель (11) электродвигателя ABS в блоке моторного отсека Suzuki Swift (MY25) рассчитан на 40 А. Основной блок — в моторном отсеке, индивидуальные предохранители — под панелью приборов со стороны водителя. Номиналы других цепей — в таблице.[1][2][3]

Относится к: Suzuki Swift

Проверено

К чему относятся цифры: Коробка: вариатор; Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

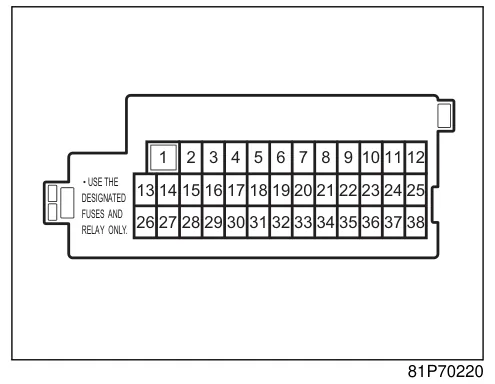

Где расположены блоки предохранителей — Suzuki Swift, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 479[2]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Топливный насос (бензонасос)реле релемоторный отсек, [3]
Стартерпредохранитель монтажный блок в моторном отсеке (30 А)
реле реле
предохранитель предохранитель (30 А)		моторный отсек, [2]
моторный отсек, [3]
моторный отсек, [3]
Кондиционерпредохранитель монтажный блок в моторном отсеке (10 А)
реле реле		моторный отсек, [2]
моторный отсек, [3]
Вентилятор радиаторапредохранитель монтажный блок в моторном отсеке (40 А)
реле реле
предохранитель предохранитель (30 А)		моторный отсек, [2]
моторный отсек, [3]
моторный отсек, [3]
Отопитель (печка)предохранитель моторный отсек (40 А)
предохранитель предохранитель (10 А)
предохранитель предохранитель (30 А)		моторный отсек, [2]
салон, [3]
моторный отсек, [3]
Звуковой сигналпредохранитель монтажный блок под панелью приборов (15 А)
предохранитель предохранитель (15 А)		салон, [2]
салон, [3]
Стеклоподъёмникипредохранитель монтажный блок под панелью приборов (30 А)салон, [2]
Обогрев заднего стеклапредохранитель предохранитель (20 А)салон, [3]
Стоп-сигналыпредохранитель под панелью приборов (10 А)салон, [2]
Стеклоочистительпредохранитель монтажный блок под панелью приборов (25 А)
предохранитель монтажный блок под панелью приборов (10 А)
предохранитель предохранитель (15 А)		салон, [2]
салон, [2]
салон, [3]
ABSпредохранитель моторный отсек (40 А)
предохранитель моторный отсек (25 А)
предохранитель под панелью приборов (5 А)
предохранитель предохранитель (30 А)		моторный отсек, [2]
моторный отсек, [2]
салон, [2]
моторный отсек, [3]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

5 А — светло-коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый40 А — оранжевый60 А — синий (Maxi)80 А — прозрачный (Maxi)100 А — фиолетовый (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

42 значения · условия, издания и страницы
Предохранители и реле Suzuki Swift: где находятся блоки и что за что отвечает: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Расположение блока предохранителейпод панелью приборов со стороны водителя[3] #Swift 2010
Расположение индивидуальных предохранителейпод панелью приборов[1] #Swift 2022
Главный блок предохранителейв моторном отсеке[2] #Swift MY25
Отдельные предохранителипод панелью приборов[2] #Swift MY25
Предохранитель (11) электродвигатель ABS40 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL1175 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL2120 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL3100 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL480 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL5100 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL660 А[2] #моторный отсек, Swift MY25
Главный предохранитель FL7100 А[2] #моторный отсек, Swift MY25
Предохранитель (8) стартер30 А[2] #монтажный блок в моторном отсеке, Swift MY25
Предохранитель (9) вентилятор отопителя40 А[2] #моторный отсек, Swift MY25
Предохранитель (17) блок управления ABS25 А[2] #моторный отсек, Swift MY25
Предохранитель (21) вентилятор радиатора40 А[2] #монтажный блок в моторном отсеке, Swift MY25
Предохранитель (27) компрессор кондиционера10 А[2] #монтажный блок в моторном отсеке, Swift MY25
Предохранитель (29) коробка передач15 А[2] #моторный отсек, модель с CVT, Swift MY25
Предохранитель (30) система впрыска топлива20 А[2] #моторный отсек, Swift MY25
Предохранитель (1) стеклоподъёмники30 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (3) катушка зажигания15 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (23) звуковой сигнал15 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (37) передний стеклоочиститель25 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (34) задний стеклоочиститель10 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (13) блок управления ABS/ESP5 А[2] #блок под панелью приборов, Swift MY25
Предохранитель (38) стоп-сигналы10 А[2] #блок под панелью приборов, Swift MY25
Реле (4) вентилятора радиатора №1реле вентилятора радиатора №1[3] #блок в моторном отсеке, Swift 2010
Реле (7)реле стартера[3] #блок в моторном отсеке, Swift 2010
Реле (8)главное реле[3] #блок в моторном отсеке, Swift 2010
Реле (11)реле топливного насоса[3] #блок в моторном отсеке, Swift 2010
Реле (12)реле компрессора кондиционера[3] #блок в моторном отсеке, Swift 2010
Реле (13)реле автоматической КПП[3] #блок в моторном отсеке, Swift 2010
Предохранитель (19) блок управления ABS30 А[3] #блок в моторном отсеке, Swift 2010
Предохранитель (20) стартер30 А[3] #блок в моторном отсеке, Swift 2010
Предохранитель (22) блок управления усилителем руля50 А[3] #блок в моторном отсеке, Swift 2010
Предохранитель (15) впрыск топлива15 А[3] #блок в моторном отсеке, Swift 2010
Предохранитель (24) вентилятор радиатора30 А[3] #блок в моторном отсеке, Swift 2010
Предохранитель (2) катушка зажигания15 А[3] #блок под панелью приборов, Swift 2010
Предохранитель (8) стеклоочиститель / омыватель15 А[3] #блок под панелью приборов, Swift 2010
Предохранитель (18) отопитель10 А[3] #блок под панелью приборов, Swift 2010
Предохранитель (21) обогрев заднего стекла20 А[3] #блок под панелью приборов, Swift 2010
Предохранитель (22) звуковой сигнал / аварийная сигнализация15 А[3] #блок под панелью приборов, Swift 2010

Где находятся блоки предохранителей

В Suzuki Swift два монтажных блока. Главный блок предохранителей расположен в моторном отсеке, отдельные и индивидуальные предохранители — под панелью приборов со стороны водителя.

В руководстве 2010 года указано, что блок предохранителей находится под панелью приборов со стороны водителя; в руководствах 2022 и 2025 годов описаны оба блока — в моторном отсеке и под панелью.

Какой предохранитель за что отвечает

Номера предохранителей и защищаемые цепи различаются между поколениями: например, стартер защищён предохранителем (20) на 30 А в модели 2010 года и предохранителем (8) на 30 А в модели MY25.

Назначение реле в блоке моторного отсека приведено для Swift 2010 года: реле (11) — топливный насос, реле (12) — компрессор кондиционера, реле (7) — стартер, реле (8) — главное реле, реле (4)–(6) — вентиляторы радиатора.

Номинал и назначение каждого предохранителя зависят от года выпуска и комплектации — сверьте со схемой на крышке блока и с руководством своей модели.

Номиналы предохранителей

Главные предохранители FL в блоке моторного отсека Swift MY25 имеют номиналы от 60 до 175 А. Отдельные предохранители цепей — от 5 до 50 А.

Точные значения для каждой цепи приведены в таблице; для моделей разных лет номера и номиналы отличаются.

Обратите внимание

ВажноПроизводитель указывает: заменять перегоревший предохранитель только предохранителем того же номинала и размера; использование других предметов может привести к выгоранию проводки и пожару.

ВажноПроизводитель указывает: при перегорании главного или первичного предохранителя обратиться к дилеру; использовать только оригинальные предохранители SUZUKI; не заменять предохранитель проволокой — возможны повреждения электропроводки и пожар.

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Swift (2022 (Swift, Swift Sport)) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Swift (2025 (Swift MY25)) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Swift (2010 (Swift (SWIFT series, model year 2010))) — оригинал на сайте производителя

По 3 руководствам 2010–2025 гг.[1][2][3]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей на Suzuki Swift?

Главный блок предохранителей расположен в моторном отсеке, отдельные предохранители — под панелью приборов. В Swift 2010 года блок предохранителей находится под панелью приборов со стороны водителя.

Какой предохранитель отвечает за ABS на Suzuki Swift?

В блоке моторного отсека Swift MY25 предохранитель (11) электродвигателя ABS рассчитан на 40 А, предохранитель (17) блока управления ABS — на 25 А.

Какой предохранитель отвечает за бензонасос на Suzuki Swift?

В Swift 2010 года за топливный насос отвечает реле (11) в блоке моторного отсека, а цепь впрыска топлива защищена предохранителем (15) на 15 А в том же блоке.

Какой предохранитель печки на Suzuki Swift?

В Swift 2010 года отопитель защищён предохранителем (14) на 30 А в блоке моторного отсека и предохранителем (18) на 10 А в блоке под панелью приборов. В Swift MY25 вентилятор отопителя — предохранитель (9) на 40 А в моторном отсеке.

Какой предохранитель стартера на Suzuki Swift?

В Swift 2010 года — предохранитель (20) на 30 А в блоке моторного отсека, в Swift MY25 — предохранитель (8) на 30 А. За работу стартера также отвечает реле стартера (7).

Где реле топливного насоса на Suzuki Swift?

В Swift 2010 года реле топливного насоса имеет номер (11) и находится в блоке в моторном отсеке.

Источники

  1. ↑ a b c Руководство по эксплуатации Suzuki Swift, 2022, стр. 489
    цитата
    • стр. 489: Предохранители под панелью приборов перевод с английского; оригинал: Fuses under dashboard
  2. ↑ a b c d e f g h i j и ещё 29 Руководство по эксплуатации Suzuki Swift, 2025, стр. 477, 478, 479
    цитаты (24)
    • стр. 477: Главный предохранитель, первичные предохранители и часть отдельных предохранителей расположены в моторном отсеке. перевод с английского; оригинал: The main fuse, primary fuses and some of the individual fuses are located in the engine compartment.
    • стр. 479: Предохранители под панелью приборов перевод с английского; оригинал: Fuses under dashboard
    • стр. 478: (11) 40 А Электродвигатель ABS перевод с английского; оригинал: (11) 40 A ABS motor
    • стр. 478: (1) 175 А FL1 перевод с английского; оригинал: (1) 175 A FL1
    • стр. 478: (2) 120 А FL2 перевод с английского; оригинал: (2) 120 A FL2
    • стр. 478: (3) 100 А FL3 перевод с английского; оригинал: (3) 100 A FL3
    • стр. 478: (4) 80 А FL4 перевод с английского; оригинал: (4) 80 A FL4
    • стр. 478: (5) 100 А FL5 перевод с английского; оригинал: (5) 100 A FL5
    • стр. 478: (6) 60 А FL6 перевод с английского; оригинал: (6) 60 A FL6
    • стр. 478: (7) 100 А FL7 перевод с английского; оригинал: (7) 100 A FL7
    • стр. 478: (8) 30 А — стартер перевод с английского; оригинал: (8) 30 A Starting motor
    • стр. 478: (9) 40 А Вентилятор отопителя перевод с английского; оригинал: (9) 40 A Blower fan
    • стр. 478: (17) 25 А Блок управления ABS перевод с английского; оригинал: (17) 25 A ABS control module
    • стр. 478: (21) 40 А — вентилятор радиатора перевод с английского; оригинал: (21) 40 A Radiator fan
    • стр. 478: (27) 10 А — компрессор кондиционера перевод с английского; оригинал: (27) 10 A Air compressor
    • стр. 478: (29) 15 А Коробка передач*1 перевод с английского; оригинал: (29) 15 A Transmission*1
    • стр. 478: (30) 20 А Система впрыска топлива перевод с английского; оригинал: (30) 20 A FI
    • стр. 479: Первичный предохранитель: (1) 30 А — стеклоподъёмники перевод с английского; оригинал: PRIMARY FUSE (1) 30 A Power window
    • стр. 479: (3) 15 А Катушка зажигания перевод с английского; оригинал: (3) 15 A Ignition coil
    • стр. 479: (23) 15 А — звуковой сигнал перевод с английского; оригинал: (23) 15 A Horn
    • стр. 479: (37) 25 А — передний стеклоочиститель перевод с английского; оригинал: (37) 25 A Front wiper
    • стр. 479: (34) 10 А — задний стеклоочиститель перевод с английского; оригинал: (34) 10 A Rear wiper
    • стр. 479: (13) 5 А Блок управления ABS/ESP® перевод с английского; оригинал: (13) 5 A ABS/ESP® control module
    • стр. 479: (38) 10 А Стоп-сигналы перевод с английского; оригинал: (38) 10 A Stop light
  3. ↑ a b c d e f g h i j и ещё 21 Руководство по эксплуатации Suzuki Swift, 2010, стр. 155, 157
    цитаты (17)
    • стр. 157: Блок предохранителей расположен под панелью приборов со стороны водителя. перевод с английского; оригинал: The fuse box is located under the driver’s side of the dashboard.
    • стр. 155: (4) – Реле вентилятора радиатора №1 перевод с английского; оригинал: (4) – Radiator fan relay #1
    • стр. 155: (7) – Реле стартера перевод с английского; оригинал: (7) – Starting motor relay
    • стр. 155: (8) – Главное реле перевод с английского; оригинал: (8) – Main relay
    • стр. 155: (11) – Реле топливного насоса перевод с английского; оригинал: (11) – Fuel pump relay
    • стр. 155: (12) – Реле компрессора кондиционера перевод с английского; оригинал: (12) – Air compressor relay
    • стр. 155: (13) – Реле автоматической трансаксле перевод с английского; оригинал: (13) – Automatic transaxle relay
    • стр. 155: (19) 30A Предохранитель блока управления ABS перевод с английского; оригинал: (19) 30A ABS control module fuse
    • стр. 155: (20) 30A Предохранитель стартера перевод с английского; оригинал: (20) 30A Starting motor fuse
    • стр. 155: (22) 50A Предохранитель блока управления усилителем руля перевод с английского; оригинал: (22) 50A Power steering control module fuse
    • стр. 155: (15) 15A Предохранитель впрыска топлива перевод с английского; оригинал: (15) 15A Fuel injection fuse
    • стр. 155: (24) 30A Предохранитель вентилятора радиатора перевод с английского; оригинал: (24) 30A Radiator fan fuse
    • стр. 157: (2) 15A Катушка зажигания перевод с английского; оригинал: (2) 15A Ignition coil
    • стр. 157: (8) 15A Стеклоочиститель / омыватель перевод с английского; оригинал: (8) 15A Wiper / Washer
    • стр. 157: (18) 10A Отопитель перевод с английского; оригинал: (18) 10A Heater
    • стр. 157: (21) 20A Обогреватель заднего стекла перевод с английского; оригинал: (21) 20A Rear defogger
    • стр. 157: (22) 15A Звуковой сигнал / аварийная сигнализация перевод с английского; оригинал: (22) 15A Horn / Hazard
