Предохранители Suzuki Vitara: расположение блоков и номиналы
Короткий ответ
На Suzuki Vitara (Сузуки Витара) главный блок с первичными и частью отдельных предохранителей находится в моторном отсеке, остальные индивидуальные предохранители — под панелью приборов. Номиналы зависят от двигателя и года выпуска — в таблице.[1][2][3]
Относится к: Suzuki Vitara
Оценка страницы и ссылки

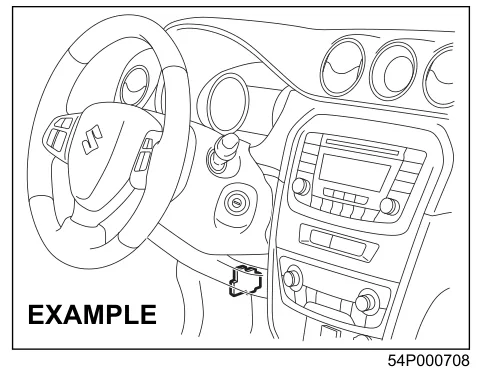

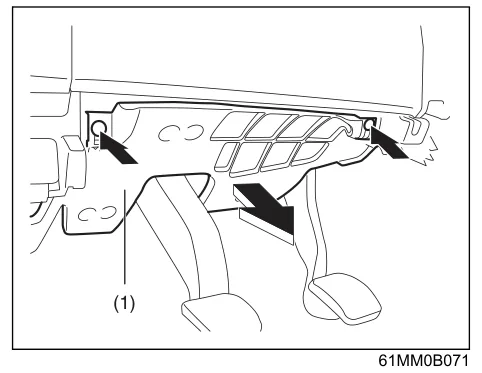

Где расположены блоки предохранителей
Мой автомобиль выберите версию — лишние строки скроются
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Моторный отсек
- FL1100
- FL260
- FL3100
- FL480
- FL5100
- FL650
- FL750
- Главный блок
- Главный блок
- Главный блок
- Главный блок10
- Главный блок40
- Главный блок80
- Главный блок40
- Главный блок20
- моторный отс30
- моторный отс30
- моторный отс20
- моторный отс30
- моторный отс25
- моторный отс40
- моторный отс20
- моторный отс15
- моторный отс15
- моторный отс15
- моторный отс15
10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)80 А — прозрачный (Maxi)100 А — фиолетовый (Maxi)
Все данные из руководства
36 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Расположение: главный блок, первичные и часть отдельных предохранителей | Моторный отсек[1] # | — |
| Расположение: индивидуальные предохранители | Под панелью приборов[2] # | — |
| Главный предохранитель FL1 | 100 (бензин) / 120 (дизель) А[1] # | моторный отсек |
| Главный предохранитель FL2 | 60 (бензин) / 100 (дизель) А[1] # | моторный отсек |
| Главный предохранитель FL3 | 100 А[1] # | моторный отсек |
| Главный предохранитель FL4 | 80 А[1] # | моторный отсек |
| Главный предохранитель FL5 | 100 А[1] # | моторный отсек |
| Главный предохранитель FL6 | 50 (бензин) / 80 (дизель) А[1] # | моторный отсек |
| Главный предохранитель FL7 | 50 (бензин) / 60 (дизель) А[1] # | моторный отсек |
| Предохранитель (15), розетка аксессуаров (прикуриватель) | 15 — Accessory socket А[2] # | блок под панелью приборов |
| Предохранитель (9), розетка аксессуаров 2 | 15 — Accessory socket 2 А[2] # | блок под панелью приборов |
| Предохранитель (22), Radiator fan (вентилятор радиатора) | 30 А[1] # | моторный отсек |
| Предохранитель (9), Radiator fan 2 | 30 А[1] # | моторный отсек |
| Предохранитель (27), FI / топливный насос | 20 — FI (бензин) / топливный насос (дизель) А[1] # | моторный отсек |
| Предохранитель (26), FI main | 30 А[1] # | моторный отсек, дизель |
| Предохранитель (19), Starting motor (стартер) | 30 А[2] # | главный блок в моторном отсеке |
| Предохранитель (17), Ignition switch | 40 А[2] # | главный блок в моторном отсеке |
| Предохранитель (30), Blower fan (вентилятор печки) | 30 А[2] # | главный блок в моторном отсеке |
| Предохранитель (13), ESP control module | 25 А[1] # | моторный отсек |
| Предохранитель (18), ESP motor | 40 А[1] # | моторный отсек |
| Предохранитель (10), Front fog light (противотуманные фары) | 20 А[1] # | моторный отсек |
| Предохранитель (34), Headlight (левая фара) | 15 А[1] # | моторный отсек |
| Предохранитель (39), Headlight (правая фара) | 15 А[1] # | моторный отсек |
| Предохранитель (35), Headlight high (левый дальний свет) | 15 А[1] # | моторный отсек |
| Предохранитель (40), Headlight high (правый дальний свет) | 15 А[1] # | моторный отсек |
| Предохранитель (1), Seat belt / BELT | 30 А[2] # | блок под панелью приборов |
| Предохранитель (4), Rear defogger (обогрев заднего стекла) | 20 А[2] # | блок под панелью приборов |
| Предохранитель (22), Front wiper (передний стеклоочиститель) | 30 А[2] # | блок под панелью приборов |
| Предохранитель (17), Horn (звуковой сигнал) | 15 А[2] # | блок под панелью приборов |
| Предохранитель (11), Air compressor | 10 А[2] # | главный блок, моторный отсек, двигатели K15C |
| Предохранитель (50), ABS | 40 А[2] # | главный блок, моторный отсек, двигатели K15C |
| Предохранитель (41), P/S | 80 А[2] # | главный блок, моторный отсек, двигатели K15C |
| Предохранитель (21), FI | 40 А[2] # | главный блок, моторный отсек, двигатели K14D (МКПП и АКПП) |
| Предохранитель (25), FI | 20 А[2] # | главный блок, моторный отсек, двигатели K15C |
| Предохранитель (24), 4WD (полный привод) | 15 А[2] # | блок под панелью приборов |
| Предохранитель (36), Seat heater (обогрев сидений) | 20 А[2] # | блок под панелью приборов |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей на Suzuki Vitara
По руководству по эксплуатации главный блок, первичные и часть отдельных предохранителей размещены в моторном отсеке. Индивидуальные предохранители, защищающие цепи салона, находятся под панелью приборов.
На крышках блоков приведена схема с нумерацией позиций, которая совпадает с таблицами в руководстве. Номер предохранителя и защищаемая цепь указаны для конкретного года выпуска, поэтому сверяйте схему с инструкцией своей комплектации.
Какие номиналы стоят в блоках
Первичные предохранители FL1–FL7 в моторном отсеке имеют номиналы от 50 до 120 А; для части позиций значение зависит от типа топлива — у дизельных версий FL1 рассчитан на 120 А, у бензиновых на 100 А.
В салонном блоке номиналы составляют от 7,5 до 30 А: например, розетка аксессуаров защищена предохранителем 15 А, передний стеклоочиститель — 30 А, звуковой сигнал — 15 А, BCM — 7,5 А.
В главном блоке моторного отсека номиналы отдельных предохранителей зависят от двигателя: например, предохранитель (11) — это 10 А для Air compressor на двигателях K15C, 20 А для Headlight 2 на K14D с АКПП и 7,5 А для Headlight 2 в других вариантах.
Обратите внимание
НельзяВсегда заменяйте перегоревший предохранитель предохранителем правильного номинала и того же размера; замену из алюминиевой фольги или проволоки использовать нельзя — проводка может выгореть и вызвать пожар.
ВажноПри перегорании главного или первичного предохранителя производитель предписывает обратиться к дилеру SUZUKI; использовать нужно только оригинальные предохранители, а не проволоку.
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей на Suzuki Vitara?
Главный блок, первичные и часть отдельных предохранителей — в моторном отсеке. Индивидуальные предохранители расположены под панелью приборов.
Какой предохранитель прикуривателя на сузуки витара?
В салонном блоке розетка аксессуаров защищена предохранителем (15) на 15 А, вторая розетка — предохранителем (9) на 15 А.
Какой предохранитель вентилятора на Suzuki Vitara?
Вентилятор радиатора (Radiator fan) в моторном отсеке защищён предохранителем (22) на 30 А, второй вентилятор (Radiator fan 2) — предохранителем (9) на 30 А. Вентилятор печки (Blower fan) — предохранитель (30) на 30 А в главном блоке.
Какой предохранитель бензонасоса и где реле бензонасоса?
По руководству 2015 года цепь FI (бензин) / топливный насос (дизель) защищена предохранителем (27) на 20 А в моторном отсеке. Отдельные данные о расположении реле бензонасоса в руководстве не приведены.
Какой номинал главного предохранителя FL1?
Предохранитель FL1 в моторном отсеке рассчитан на 100 А для бензиновых версий и 120 А для дизельных.
Источники
- ↑ a b c d e f g h i j и ещё 11 Руководство по эксплуатации Suzuki Vitara, 2015, стр. 379, 380
цитаты (19)
- стр. 380:
Главный предохранитель, первичные предохранители и часть отдельных предохранителей расположены в моторном отсеке.
перевод с английского; оригинал:The main fuse, primary fuses and some of the individual fuses are located in the engine compartment.
- стр. 379:
(7) 100 A FL1 (бензин) 120 A FL1 (дизель)
перевод с английского; оригинал:(7) 100 A FL1 (GAS) 120 A FL1 (DIESEL)
- стр. 379:
(6) 60 A FL2 (бензин) 100 A FL2 (дизель)
перевод с английского; оригинал:(6) 60 A FL2 (GAS) 100 A FL2 (DIESEL)
- стр. 379:
(5) 100 A FL3
перевод с английского; оригинал:(5) 100 A FL3
- стр. 379:
(4) 80 A FL4
перевод с английского; оригинал:(4) 80 A FL4
- стр. 379:
(3) 100 A FL5
перевод с английского; оригинал:(3) 100 A FL5
- стр. 379:
(2) 50 A FL6 (бензин) 80 A FL6 (дизель)
перевод с английского; оригинал:(2) 50 A FL6 (GAS) 80 A FL6 (DIESEL)
- стр. 379:
(1) 50 A FL7 (бензин) 60 A FL7 (дизель)
перевод с английского; оригинал:(1) 50 A FL7 (GAS) 60 A FL7 (DIESEL)
- стр. 380:
(22) 30 А — вентилятор радиатора
перевод с английского; оригинал:(22) 30 A Radiator fan
- стр. 380:
(9) 30 А — вентилятор радиатора, 2
перевод с английского; оригинал:(9) 30 A Radiator fan 2
- стр. 380:
(27) 20 А — впрыск топлива (бензин), топливный насос (дизель)
перевод с английского; оригинал:(27) 20 A FI (GAS) Fuel pump (DIESEL)
- стр. 380:
(26) 30 А — главная цепь впрыска топлива (дизель)
перевод с английского; оригинал:(26) 30 A FI main (DIESEL)
- стр. 380:
(13) 25 А — блок управления ESP®
перевод с английского; оригинал:(13) 25 A ESP® control module
- стр. 380:
(18) 40 А — электродвигатель ESP®
перевод с английского; оригинал:(18) 40 A ESP® motor
- стр. 380:
(10) 20 А — передняя противотуманная фара
перевод с английского; оригинал:(10) 20 A Front fog light
- стр. 380:
(34) 15 А — фара головного света (левая)
перевод с английского; оригинал:(34) 15 A Headlight (Left)
- стр. 380:
(39) 15 А — фара головного света (правая)
перевод с английского; оригинал:(39) 15 A Headlight (Right)
- стр. 380:
(35) 15 А — дальний свет (левая фара)
перевод с английского; оригинал:(35) 15 A Headlight high (Left)
- стр. 380:
(40) 15 А — дальний свет (правая фара)
перевод с английского; оригинал:(40) 15 A Headlight high (Right)
- стр. 380:
- ↑ a b c d e f g h i j и ещё 11 Руководство по эксплуатации Suzuki Vitara, 2021, стр. 547, 548, 549, 550
цитаты (17)
- стр. 549:
Предохранители под панелью приборов
перевод с английского; оригинал:Fuses under dashboard
- стр. 550:
(15) 15 A — Розетка аксессуаров
перевод с английского; оригинал:(15) 15 A Accessory socket
- стр. 549:
(9) 15 A — Розетка аксессуаров 2
перевод с английского; оригинал:(9) 15 A Accessory socket 2
- стр. 547:
(19) 30 A — Стартер
перевод с английского; оригинал:(19) 30 A Starting motor
- стр. 547:
(17) 40 A — Замок зажигания
перевод с английского; оригинал:(17) 40 A Ignition switch
- стр. 547:
(30) 30 A — Вентилятор отопителя
перевод с английского; оригинал:(30) 30 A Blower fan
- стр. 549:
Основной предохранитель (1) 30 A — Ремень
перевод с английского; оригинал:PRIMARY FUSE (1) 30 A BELT
- стр. 549:
(4) 20 A — Обогреватель заднего стекла
перевод с английского; оригинал:(4) 20 A Rear defogger
- стр. 550:
(22) 30 A — Передний стеклоочиститель
перевод с английского; оригинал:(22) 30 A Front wiper
- стр. 550:
(17) 15 A — Звуковой сигнал
перевод с английского; оригинал:(17) 15 A Horn
- стр. 547:
(11) 10 А воздушный компрессор *6*7
перевод с английского; оригинал:(11) 10 A Air compressor *6*7
- стр. 548:
(50) 40 А ABS*6*7
перевод с английского; оригинал:(50) 40 A ABS*6*7
- стр. 548:
(41) 80 А электроусилитель руля*6*7
перевод с английского; оригинал:(41) 80 A P/S*6*7
- стр. 547:
(21) 40 А FI*1*5
перевод с английского; оригинал:(21) 40 A FI*1*5
- стр. 547:
20 А FI*6*7
перевод с английского; оригинал:20 A FI*6*7
- стр. 550:
(24) 15 А 4WD
перевод с английского; оригинал:(24) 15 A 4WD
- стр. 550:
(36) 20 A — Обогрев сидений
перевод с английского; оригинал:(36) 20 A Seat heater
