Suzuki Jimny · Предохранители и реле

Предохранители и реле Suzuki Jimny: где находятся и какие номиналы

Короткий ответ

Блоки предохранителей Suzuki Jimny (Сузуки Джимни): Основные предохранители, первичные предохранители и часть отдельных предохранителей расположены в моторном отсеке; остальные предохранители — под панелью приборов (стр. 363); Блок предохранителей под панелью приборов (Fuses under dashboard) (стр. 382). За что отвечают: магнитола, аудиосистема — 18 (15 А, блок в салоне, стр. 383); стоп-сигналы — 38 (10 А, блок в салоне, стр. 383); дальний свет — 32 (15 А, стр. 382); противотуманные фары — 25 (20 А, стр. 381); стеклоподъёмники — 1 (30 А, блок в салоне, стр. 383); стеклоочиститель — 34 (10 А, блок в салоне, стр. 383). Номера и номиналы — по руководству по эксплуатации.[1][2][3]

Относится к: Suzuki Jimny

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

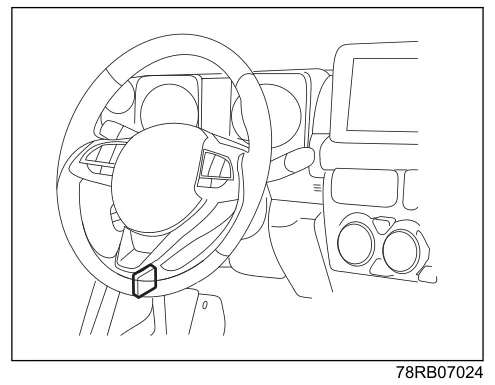

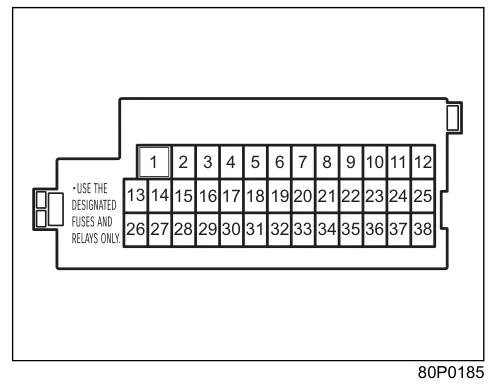

Где расположены блоки предохранителей — Suzuki Jimny, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 363[2]
Где расположены блоки предохранителей — Suzuki Jimny, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 382[1]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Стартерпредохранитель Реле/блок предохранителей (30 А)
предохранитель Реле/блок предохранителей (5 А)
предохранитель Главный блок предохранителей (30 А)		[2]
[2]
моторный отсек, [3]
Кондиционерпредохранитель Реле/блок предохранителей (10 А)[2]
Вентилятор радиаторапредохранитель Реле/блок предохранителей (40 А)[2]
Отопитель (печка)предохранитель Реле/блок предохранителей (30 А)[2]
Звуковой сигналпредохранитель 23 (15 А)салон, [1]
Стеклоподъёмникипредохранитель 1 (30 А)
предохранитель 21 (20 А)		салон, [1]
салон, [1]
Обогрев заднего стеклапредохранитель 30 (20 А)салон, [1]
Обогрев сиденийпредохранитель 14 (15 А)салон, [1]
Магнитола, аудиосистемапредохранитель 18 (15 А)салон, [1]
Стоп-сигналыпредохранитель 38 (10 А)салон, [1]
Дальний светпредохранитель 32 (15 А)
предохранитель 33 (15 А)
предохранитель Реле/блок предохранителей (25 А)
предохранитель Реле/блок предохранителей (15 А)		[1]
[1]
[2]
[2]
Противотуманные фарыпредохранитель 25 (20 А)
предохранитель Реле/блок предохранителей (20 А)
предохранитель 12 (10 А)		[1]
[2]
салон, [1]
Стеклоочистительпредохранитель 34 (10 А)
предохранитель 37 (25 А)		салон, [1]
салон, [1]
Комбинация приборовпредохранитель 2 (10 А)салон, [1]
ABSпредохранитель Реле/блок предохранителей (40 А)
предохранитель Реле/блок предохранителей (25 А)
предохранитель 13 (5 А)		[2]
[2]
салон, [1]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

Другие места

5 А — светло-коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый50 А — красный (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

62 значения · условия, издания и страницы
Предохранители и реле Suzuki Jimny: где находятся и какие номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Главный блок (моторный отсек), №1 (FL1)120 A — MAIN FUSE / PRIMARY FUSE[1] #—
Главный блок (моторный отсек), №2 (FL2)100 A — MAIN FUSE / PRIMARY FUSE[1] #—
Главный блок (моторный отсек), №3 (FL3)80 A — MAIN FUSE / PRIMARY FUSE[1] #—
Главный блок (моторный отсек), №4 (FL4)100 A — MAIN FUSE / PRIMARY FUSE[1] #—
Главный блок (моторный отсек), №5 (FL5)50 A — MAIN FUSE / PRIMARY FUSE[1] #—
Главный блок (моторный отсек), №2520 A — передние противотуманные фары[1] #—
Главный блок (моторный отсек), №3215 A — дальний свет фар (левая)[1] #—
Главный блок (моторный отсек), №3315 A — дальний свет фар (правая)[1] #—
Моторный отсек, предохранитель (22)50 A — зажигание 2 (Ignition sw2)[1] #—
Моторный отсек, (7)40 A — электродвигатель ABS[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (9)30 A — вентилятор отопителя[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (10)30 A — стартер[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (11)30 A — омыватель фар[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (12)15 A — фара (правая)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (13)15 A — фара (левая)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (14)25 A — блок управления ABS/ESP®[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (16)15 A — катушка зажигания[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (17)25 A — дальний свет фар[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (18)30 A — резервный (Back up)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (20)15 A — впрыск топлива[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (21)15 A — коробка передач[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (23)10 A — компрессор кондиционера[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (24)10 A — полный привод (4WD)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (25)20 A — передняя противотуманная фара[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (27)40 A — электроусилитель руля[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (29)40 A — вентилятор радиатора[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (31)5 A — стартер (сигнал)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (32)15 A — дальний свет фар (левая фара)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (33)15 A — дальний свет фар (правая фара)[2] #Jimny 3Dr, 2018–2026
Моторный отсек, (6)50 A — замок зажигания[2] #Jimny 3Dr, 2018–2026
Блок под панелью приборов, №130 A — стеклоподъемники[1] #—
Блок под панелью приборов, №210 A — комбинация приборов[1] #—
Блок под панелью приборов, №315 A — электронный блок управления двигателем[1] #—
Блок под панелью приборов, №45 A — сигнал зажигания-1, 2[1] #—
Блок под панелью приборов, №820 A — замок дверей[1] #—
Блок под панелью приборов, №915 A — блокировка руля[1] #—
Блок под панелью приборов, №1010 A — аварийная сигнализация[1] #—
Блок под панелью приборов, №1210 A — задний противотуманный фонарь[1] #—
Блок под панелью приборов, №135 A — блок управления ABS/ESP®[1] #—
Блок под панелью приборов, №1415 A — обогрев сидений[1] #—
Блок под панелью приборов, №155 A — сигнал зажигания-1, 3[1] #—
Блок под панелью приборов, №1610 A — плафон освещения салона-2[1] #—
Блок под панелью приборов, №175 A — плафон освещения салона[1] #—
Блок под панелью приборов, №1815 A — радиоприемник[1] #—
Блок под панелью приборов, №195 A — CONT[1] #—
Блок под панелью приборов, №205 A — ключ 2[1] #—
Блок под панелью приборов, №2120 A — таймер стеклоподъемников[1] #—
Блок под панелью приборов, №225 A — ключ[1] #—
Блок под панелью приборов, №2315 A — звуковой сигнал[1] #—
Блок под панелью приборов, №245 A — задний фонарь (левый)[1] #—
Блок под панелью приборов, №2510 A — задние фонари[1] #—
Блок под панелью приборов, №2610 A — подушка безопасности[1] #—
Блок под панелью приборов, №2710 A — сигнал зажигания-1[1] #—
Блок под панелью приборов, №2810 A — фонари заднего хода[1] #—
Блок под панелью приборов, №3020 A — обогреватель заднего стекла[1] #—
Блок под панелью приборов, №3110 A — обогрев зеркал[1] #—
Блок под панелью приборов, №3410 A — задний стеклоочиститель[1] #—
Блок под панелью приборов, №355 A — сигнал зажигания-2[1] #—
Блок под панелью приборов, №3615 A — омыватель ветрового стекла[1] #—
Блок под панелью приборов, №3725 A — передний стеклоочиститель[1] #—
Блок под панелью приборов, №3810 A — стоп-сигналы[1] #—
Блок под панелью, предохранитель (5)20 A — резерв[1] #—

Где находятся блоки предохранителей

В Suzuki Jimny основной блок предохранителей, первичные предохранители и часть отдельных предохранителей находятся в моторном отсеке — там же размещён блок реле.

Остальные предохранители расположены в салоне, под панелью приборов.

Для Jimny 5-door (Jimny XL 5Dr, 2023) руководство указывает: основной блок и блок реле — в моторном отсеке (стр. 427), индивидуальные предохранители — под панелью приборов (стр. 428).

Какой предохранитель за что отвечает

Главные предохранители FL1–FL5 защищают основные цепи: FL1 — 120 A, FL2 — 100 A, FL3 — 80 A, FL4 — 100 A, FL5 — 50 A.

В моторном отсеке также защищены цепи стартера (30 A), вентилятора отопителя (30 A), омывателя фар (30 A), ABS (40 A и 25 A), электроусилителя руля (40 A), вентилятора радиатора (40 A), фар и другие.

Под панелью приборов находятся предохранители стеклоподъемников (30 A), комбинации приборов (10 A), блока управления двигателем (15 A), звукового сигнала (15 A), подушки безопасности (10 A), стеклоочистителей (25 A и 10 A) и других потребителей.

Назначение каждого предохранителя приведено в руководстве по эксплуатации на страницах раздела о предохранителях.

Обратите внимание

НельзяПроизводитель указывает: если главный или первичный предохранитель перегорел, обратитесь к дилеру SUZUKI; всегда используйте оригинальную запасную часть SUZUKI; никогда не применяйте замену вроде проволоки даже для временного ремонта — возможны серьёзные электрические повреждения и пожар.

НельзяВсегда заменяйте перегоревший предохранитель предохранителем правильного номинала; никогда не используйте замену вроде алюминиевой фольги или проволоки. Если новый предохранитель быстро перегорает, возможна серьёзная электрическая неисправность — немедленно обратитесь к дилеру SUZUKI.

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Jimny (2018-2026 (Jimny 3Dr)) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Jimny (2018 (Jimny (3-door))) — оригинал на сайте производителя

📘 Руководство производителя ↗

Руководство по эксплуатации Suzuki Jimny (2023 (Jimny 5-door (Jimny XL 5Dr))) — оригинал на сайте производителя

По 4 руководствам 2018–2026 гг.[1][2][3][4]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находятся предохранители на Suzuki Jimny?

Основной блок предохранителей, первичные предохранители и часть отдельных предохранителей — в моторном отсеке, остальные — под панелью приборов.

Какой главный предохранитель в Suzuki Jimny?

В главном блоке в моторном отсеке FL1 рассчитан на 120 A (MAIN FUSE / PRIMARY FUSE), FL2 — 100 A, FL3 — 80 A, FL4 — 100 A, FL5 — 50 A.

Какой предохранитель отвечает за стеклоподъемники?

В блоке под панелью приборов предохранитель №1 — 30 A, цепь стеклоподъемников.

Какой предохранитель отвечает за дальний свет фар?

В главном блоке в моторном отсеке №32 — 15 A (дальний свет, левая фара) и №33 — 15 A (дальний свет, правая фара).

Где находится блок предохранителей в салоне Suzuki Jimny?

Под панелью приборов; там расположены остальные, не размещённые в моторном отсеке, предохранители.

Где предохранитель стартера?

В главном блоке в моторном отсеке предохранитель (10) — 30 A, цепь стартера; также есть предохранитель (31) — 5 A, сигнал стартера.

Источники

  1. ↑ a b c d e f g h i j и ещё 49 Руководство по эксплуатации Suzuki Jimny, 2018-2026, стр. 381, 382, 383
    цитаты (41)
    • стр. 381: ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ / ПЕРВИЧНЫЙ ПРЕДОХРАНИТЕЛЬ (1) 120 А FL1 перевод с английского; оригинал: MAIN FUSE / PRIMARY FUSE (1) 120 A FL1
    • стр. 381: (2) 100 А FL2 перевод с английского; оригинал: (2) 100 A FL2
    • стр. 381: (3) 80 А FL3 перевод с английского; оригинал: (3) 80 A FL3
    • стр. 381: (4) 100 А FL4 перевод с английского; оригинал: (4) 100 A FL4
    • стр. 381: (5) 50 А FL5 перевод с английского; оригинал: (5) 50 A FL5
    • стр. 381: (25) 20 А Передняя противотуманная фара перевод с английского; оригинал: (25) 20 A Front fog light
    • стр. 382: (32) 15 А Дальний свет фар (левая) перевод с английского; оригинал: (32) 15 A Headlight high (Left)
    • стр. 382: (33) 15 А Дальний свет фар (правая) перевод с английского; оригинал: (33) 15 A Headlight high (Right)
    • стр. 381: (22) 50 А Выключатель зажигания 2 перевод с английского; оригинал: (22) 50 A Ignition sw2
    • стр. 383: ПЕРВИЧНЫЙ ПРЕДОХРАНИТЕЛЬ (1) 30 А Стеклоподъемник перевод с английского; оригинал: PRIMARY FUSE (1) 30 A Power window
    • стр. 383: (2) 10 А Комбинация приборов перевод с английского; оригинал: (2) 10 A Meter
    • стр. 383: (3) 15 А Электронный блок управления двигателем перевод с английского; оригинал: (3) 15 A Engine Control Module
    • стр. 383: (4) 5 А Сигнал зажигания-1, 2 перевод с английского; оригинал: (4) 5 A Ignition-1 signal 2
    • стр. 383: (8) 20 А Замок двери перевод с английского; оригинал: (8) 20 A Door lock
    • стр. 383: (9) 15 А Блокировка рулевого колеса перевод с английского; оригинал: (9) 15 A Steering lock
    • стр. 383: (10) 10 А Аварийная сигнализация перевод с английского; оригинал: (10) 10 A Hazard
    • стр. 383: (12) 10 А Задний противотуманный фонарь перевод с английского; оригинал: (12) 10 A Rear fog lamp
    • стр. 383: (13) 5 А Блок управления ABS/ESP® перевод с английского; оригинал: (13) 5 A ABS/ESP® control mod- ule
    • стр. 383: (14) 15 А Обогрев сиденья перевод с английского; оригинал: (14) 15 A Seat heater
    • стр. 383: (15) 5 А Сигнал зажигания-1, 3 перевод с английского; оригинал: (15) 5 A Ignition-1 signal 3
    • стр. 383: (16) 10 А Плафон освещения салона-2 перевод с английского; оригинал: (16) 10 A Dome light-2
    • стр. 383: (17) 5 А Плафон освещения салона перевод с английского; оригинал: (17) 5 A Dome light
    • стр. 383: (18) 15 А Радиоприемник перевод с английского; оригинал: (18) 15 A Radio
    • стр. 383: (19) 5 А CONT перевод с английского; оригинал: (19) 5 A CONT
    • стр. 383: (20) 5 А Ключ 2 перевод с английского; оригинал: (20) 5 A Key 2
    • стр. 383: (21) 20 А Таймер стеклоподъемника перевод с английского; оригинал: (21) 20 A Power window timer
    • стр. 383: (22) 5 А Ключ перевод с английского; оригинал: (22) 5 A Key
    • стр. 383: (23) 15 А Звуковой сигнал перевод с английского; оригинал: (23) 15 A Horn
    • стр. 383: (24) 5 А Задний фонарь (левый) перевод с английского; оригинал: (24) 5 A Tail light (Left)
    • стр. 383: (25) 10 А Задний фонарь перевод с английского; оригинал: (25) 10 A Tail light
    • стр. 383: (26) 10 А Подушка безопасности перевод с английского; оригинал: (26) 10 A Airbag
    • стр. 383: (27) 10 А Сигнал зажигания-1 перевод с английского; оригинал: (27) 10 A Ignition-1 signal
    • стр. 383: (28) 10 А Фонарь заднего хода перевод с английского; оригинал: (28) 10 A Back-up light
    • стр. 383: (30) 20 А Обогреватель заднего стекла перевод с английского; оригинал: (30) 20 A Rear defogger
    • стр. 383: (31) 10 А Обогреваемое зеркало перевод с английского; оригинал: (31) 10 A Heated mirror
    • стр. 383: (34) 10 А Задний стеклоочиститель перевод с английского; оригинал: (34) 10 A Rear wiper
    • стр. 383: (35) 5 А Сигнал зажигания-2 перевод с английского; оригинал: (35) 5 A Ignition-2 signal
    • стр. 383: (36) 15 А Омыватель перевод с английского; оригинал: (36) 15 A Washer
    • стр. 383: (37) 25 А Передний стеклоочиститель перевод с английского; оригинал: (37) 25 A Front wiper
    • стр. 383: (38) 10 А Стоп-сигнал перевод с английского; оригинал: (38) 10 A Stop light
    • стр. 383: (5) 20 А Резерв перевод с английского; оригинал: (5) 20 A Blank
  2. ↑ a b c d e f g h i j и ещё 24 Руководство по эксплуатации Suzuki Jimny, 2018, стр. 362, 363
    цитаты (21)
    • стр. 362: (7) 40 A Электродвигатель ABS перевод с английского; оригинал: (7) 40 A ABS motor
    • стр. 362: (9) 30 A Вентилятор отопителя перевод с английского; оригинал: (9) 30 A Blower fan
    • стр. 362: (10) 30 A Стартер перевод с английского; оригинал: (10) 30 A Starter motor
    • стр. 362: (11) 30 A Омыватель фар перевод с английского; оригинал: (11) 30 A Headlight cleaner
    • стр. 362: (12) 15 A Фара (правая) перевод с английского; оригинал: (12) 15 A Headlight (Right)
    • стр. 362: (13) 15 A Фара (левая) перевод с английского; оригинал: (13) 15 A Headlight (Left)
    • стр. 362: (14) 25 A Блок управления ABS/ESP® перевод с английского; оригинал: (14) 25 A ABS/ESP® control module
    • стр. 362: (16) 15 A Катушка зажигания перевод с английского; оригинал: (16) 15 A Ignition coil
    • стр. 362: (17) 25 A Дальний свет фар перевод с английского; оригинал: (17) 25 A Headlight high
    • стр. 362: (18) 30 A Резервный перевод с английского; оригинал: (18) 30 A Back up
    • стр. 362: (20) 15 A Впрыск топлива перевод с английского; оригинал: (20) 15 A Fuel injection
    • стр. 362: (21) 15 A Коробка передач перевод с английского; оригинал: (21) 15 A Transmission
    • стр. 362: (23) 10 A Компрессор кондиционера перевод с английского; оригинал: (23) 10 A A/C compressor
    • стр. 362: (24) 10 A Полный привод (4WD) перевод с английского; оригинал: (24) 10 A 4WD
    • стр. 362: (25) 20 A Передняя противотуманная фара перевод с английского; оригинал: (25) 20 A Front fog light
    • стр. 362: (27) 40 A Усилитель руля перевод с английского; оригинал: (27) 40 A Power steering
    • стр. 362: (29) 40 A Вентилятор радиатора перевод с английского; оригинал: (29) 40 A Radiator fan
    • стр. 362: (31) 5 A Стартер перевод с английского; оригинал: (31) 5 A Starter motor
    • стр. 362: (32) 15 A Дальний свет фар (левая) перевод с английского; оригинал: (32) 15 A Headlight high (Left)
    • стр. 362: (33) 15 A Дальний свет фар (правая) перевод с английского; оригинал: (33) 15 A Headlight high (Right)
    • стр. 362: (6) 50 A Замок зажигания перевод с английского; оригинал: (6) 50 A Ignition switch
  3. ↑ a b c Руководство по эксплуатации Suzuki Jimny, 2023, стр. 427
  4. ↑ Руководство по эксплуатации Suzuki Jimny, 2025
Нашли ошибку?

Другие вопросы по Suzuki Jimny

АккумуляторАккумулятор Suzuki Jimny: какой АКБ установлен АнтифризАнтифриз Suzuki Jimny: какой заливать, объём и замена Габариты и массаГабариты и масса Suzuki Jimny Давление в шинахДавление в шинах Suzuki Jimny КлиренсКлиренс Suzuki Jimny (дорожный просвет) ЛампыЛампы Suzuki Jimny: какие лампы стоят в фарах и фонарях Масло в двигательМасло в двигатель Suzuki Jimny: объём и замена Масло в КППМасло в коробке передач Suzuki Jimny: объём и спецификация Объём бакаОбъём топливного бака Suzuki Jimny Шины и дискиРазмер шин и дисков Suzuki Jimny Свечи зажиганияСвечи зажигания Suzuki Jimny: какие свечи и какой зазор ХарактеристикиТехнические характеристики Suzuki Jimny ТормозаТормоза Suzuki Jimny: тормозная жидкость и предельный износ… ФильтрыФильтры Suzuki Jimny: артикулы воздушного, масляного и сало… ДворникиЩётки стеклоочистителя Suzuki Jimny: размеры дворников

Предохранители: другие модели Suzuki

Калькуляторы для Suzuki Jimny
