Предохранители Volkswagen Polo (Polo седан): расположение блоков и назначение
У Volkswagen Polo (Фольксваген Поло) два блока предохранителей: в моторном отсеке (под крышкой с фиксирующими кнопками) и в панели приборов — в вещевом ящике со стороны водителя. Назначение предохранителей по номерам — в таблице.[1][2]
Относится к: Volkswagen Polo
Оценка страницы и ссылки

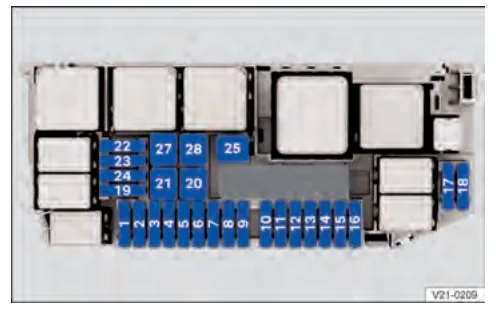

Где расположены блоки предохранителей
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Моторный отсек
Все данные из руководства
49 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Расположение блока | Моторный отсек, под крышкой с фиксирующими кнопками[1] # | Блок в моторном отсеке |
| Как снять крышку | Одновременно нажать фиксирующие кнопки и снять крышку[1] # | Блок в моторном отсеке |
| Расположение блока | Вещевой ящик со стороны водителя, за крышкой[2] # | Блок в панели приборов |
| Предохранитель 1 | Engine control unit (блок управления двигателем)[1] # | Блок в моторном отсеке |
| Предохранитель 2 | Coolant pump (насос охлаждающей жидкости)[1] # | Блок в моторном отсеке |
| Предохранитель 4 | Fuel pump (топливный насос)[1] # | Блок в моторном отсеке |
| Предохранитель 8 | Fuel injection (впрыск топлива)[1] # | Блок в моторном отсеке |
| Предохранитель 9 | Brake light switch (выключатель стоп-сигнала)[1] # | Блок в моторном отсеке |
| Предохранитель 10 | Battery data module[1] # | Блок в моторном отсеке |
| Предохранитель 12 | Air conditioning (кондиционер)[1] # | Блок в моторном отсеке |
| Предохранитель 21 | ESC[1] # | Блок в моторном отсеке |
| Предохранитель 3 | Music amplifier (усилитель)[1] # | Блок в панели приборов |
| Предохранитель 5 | Sliding/tilting roof (люк)[1] # | Блок в панели приборов |
| Предохранитель 6 | Central locking (центральный замок)[1] # | Блок в панели приборов |
| Предохранитель 7 | Seat ventilation (вентиляция сидений)[1] # | Блок в панели приборов |
| Предохранитель 13 | Выключатель света, диагностический разъём, датчик дождя, подрулевой переключатель[1] # | Блок в панели приборов |
| Предохранитель 14 | Стеклоочистители и стеклоомыватели[1] # | Блок в панели приборов |
| Предохранитель 15 | Комбинация приборов[1] # | Блок в панели приборов |
| Предохранитель 16 | Свет[1] # | Блок в панели приборов |
| Предохранитель 17 | Электростеклоподъёмники правой стороны[1] # | Блок в панели приборов |
| Предохранитель 18 | Стеклоочистители[1] # | Блок в панели приборов |
| Предохранитель 19 | Infotainment (мультимедиа)[1] # | Блок в панели приборов |
| Предохранитель 20 | Обогрев заднего стекла[1] # | Блок в панели приборов |
| Предохранитель 23 | Камера заднего вида[1] # | Блок в панели приборов |
| Предохранитель 24 | Разъёмы USB[1] # | Блок в панели приборов |
| Предохранитель 25 | Подрулевой переключатель[1] # | Блок в панели приборов |
| Предохранитель 26 | Data bus (шина данных)[1] # | Блок в панели приборов |
| Предохранитель 30 | Зажигание (замок зажигания, кнопка стартера)[1] # | Блок в панели приборов |
| Предохранитель 31 | Кондиционер, отопление[1] # | Блок в панели приборов |
| Предохранитель 33 | Электростеклоподъёмники правой стороны[1] # | Блок в панели приборов |
| Предохранитель 35 | Свет[1] # | Блок в панели приборов |
| Предохранитель 36 | Звуковой сигнал[1] # | Блок в панели приборов |
| Предохранитель 38 | Освещение салона, подсветка кнопок, ручной кондиционер, отопление[1] # | Блок в панели приборов |
| Предохранитель 39 | Парктроник, круиз-контроль[1] # | Блок в панели приборов |
| Предохранитель 40 | Выключатель света, фары, корректор света, диагностический разъём, выключатель заднего хода, подрулевой переключатель, затемнение зеркала[1] # | Блок в панели приборов |
| Предохранитель 41 | Регулировка зеркал, электростеклоподъёмник водителя[1] # | Блок в панели приборов |
| Предохранитель 42 | Выключатель педали сцепления, запуск двигателя[1] # | Блок в панели приборов |
| Предохранитель 44 | Подушки безопасности и контрольная лампа airbag[1] # | Блок в панели приборов |
| Предохранитель 45 | Люк[1] # | Блок в панели приборов |
| Предохранитель 46 | Система охлаждения[1] # | Блок в панели приборов |
| Предохранитель 47 | Диагностический разъём, радио[1] # | Блок в панели приборов |
| Предохранитель 48 | Электрическая блокировка рулевой колонки, бесключевой доступ и запуск[1] # | Блок в панели приборов |
| Предохранитель 50 | Разъёмы USB[1] # | Блок в панели приборов |
| Предохранитель 51 | Диагностический разъём, радио[1] # | Блок в панели приборов |
| Предохранитель 52 | Розетка 12 В (прикуриватель)[1] # | Блок в панели приборов |
| Предохранитель 53 | Блокировка ключа зажигания, автоматическая КПП[1] # | Блок в панели приборов |
| Предохранитель 58 | Стеклоомыватель[1] # | Блок в панели приборов |
| Предохранитель 60 | Climatronic[1] # | Блок в панели приборов |
| Предохранитель 61 | Ручной кондиционер / отопитель[1] # | Блок в панели приборов |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находятся блоки предохранителей
У Volkswagen Polo два блока предохранителей. Первый — в моторном отсеке, под крышкой с фиксирующими кнопками; чтобы снять её, нажимают обе кнопки одновременно (руководство 2023 года, стр. 111).
Второй блок расположен в панели приборов — в вещевом ящике со стороны водителя, за его крышкой (руководство 2023 года, стр. 110).
Какой предохранитель за что отвечает
Номер предохранителя нанесён на крышку блока и на сам элемент. За питание ключевых систем двигателя отвечают предохранители блока в моторном отсеке: 1 — блок управления двигателем, 4 — топливный насос, 8 — впрыск топлива.
В блоке панели приборов распределены потребительские цепи: 14 и 18 — стеклоочистители, 20 — обогрев заднего стекла, 52 — розетка 12 В, 44 — подушки безопасности, 36 — звуковой сигнал. Полный список — в таблице выше.
Обратите внимание
НельзяПроизводитель не допускает ремонт предохранителей и установку предохранителей большего номинала (руководство 2024 года, стр. 110).
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей на Polo седан?
Основной блок — в моторном отсеке под крышкой с фиксирующими кнопками; второй — в панели приборов, в вещевом ящике со стороны водителя.
Какой предохранитель прикуривателя на Volkswagen Polo?
Розетку 12 В защищает предохранитель 52 в блоке предохранителей в панели приборов.
Какой предохранитель кондиционера на Polo седан?
В блоке моторного отсека кондиционер — предохранитель 12; в блоке панели приборов цепи кондиционера и отопления — предохранители 31, 38, 60 (Climatronic) и 61 (ручной кондиционер).
Какой предохранитель отвечает за центральный замок Polo?
Центральный замок — предохранитель 6 в блоке в панели приборов.
Какой предохранитель отвечает за магнитолу Polo?
Инфотейнмент — предохранитель 19, радио с диагностическим разъёмом — предохранители 47 и 51 блока в панели приборов.
Можно ли ставить предохранитель большего номинала?
Нет: производитель не допускает ремонт предохранителей и замену их предохранителями большего номинала.
Источники
- ↑ a b c d e f g h i j и ещё 41 Руководство по эксплуатации Volkswagen Polo, 2023, стр. 110, 111
цитаты (48)
- стр. 111:
Предохранители в моторном отсеке ... Одновременно нажмите фиксирующие кнопки крышки блока предохранителей и снимите крышку.
перевод с английского; оригинал:Fuses in the engine compart- ment ... Simultaneously press the locking buttons on the fuse box cover and remove the cover.
- стр. 111:
Одновременно нажмите фиксирующие кнопки на крышке блока предохранителей и снимите крышку.
перевод с английского; оригинал:Simultaneously press the locking buttons on the fuse box cover and remove the cover.
- стр. 111:
1 — Блок управления двигателем
перевод с английского; оригинал:1 Engine control unit
- стр. 111:
2 — Насос охлаждающей жидкости
перевод с английского; оригинал:2 Coolant pump
- стр. 111:
4 — Топливный насос
перевод с английского; оригинал:4 Fuel pump
- стр. 111:
8 — Впрыск топлива
перевод с английского; оригинал:8 Fuel injection
- стр. 111:
9 — Выключатель стоп-сигнала
перевод с английского; оригинал:9 Brake light switch
- стр. 111:
10 — Модуль данных АКБ
перевод с английского; оригинал:10 Battery data module
- стр. 111:
12 — Кондиционер
перевод с английского; оригинал:12 Air conditioning
- стр. 111:
21 — ESC
перевод с английского; оригинал:21 ESC
- стр. 110:
3 — Усилитель музыки
перевод с английского; оригинал:3 Music amplifier
- стр. 110:
5 — Сдвижной/подъёмный люк
перевод с английского; оригинал:5 Sliding/tilting roof
- стр. 110:
6 — Центральный замок
перевод с английского; оригинал:6 Central locking
- стр. 110:
7 — Вентиляция сидений
перевод с английского; оригинал:7 Seat ventilation
- стр. 110:
13 — Выключатель света, диагностический разъём, датчик дождя, рычаг под рулевым колесом
перевод с английского; оригинал:13 Light switch, diagnosis connection, rain sensor, control lever under the steering wheel
- стр. 110:
14 — Стеклоочистители и стеклоомыватели ветрового стекла
перевод с английского; оригинал:14 Windscreen wipers and washers
- стр. 110:
15 — Комбинация приборов
перевод с английского; оригинал:15 Instrument cluster
- стр. 110:
16 — Свет
перевод с английского; оригинал:16 Lights
- стр. 110:
17 — Электростеклоподъёмники правой стороны
перевод с английского; оригинал:17 Right-hand side electric window con-trols
- стр. 110:
18 — Стеклоочистители ветрового стекла
перевод с английского; оригинал:18 Windscreen wipers
- стр. 110:
19 — Инфотейнмент-система
перевод с английского; оригинал:19 The Infotainment system
- стр. 110:
20 — Обогрев заднего стекла
перевод с английского; оригинал:20 Rear window heating
- стр. 110:
23 — Камера заднего вида
перевод с английского; оригинал:23 Rear view camera
- стр. 110:
24 — Гнёзда USB
перевод с английского; оригинал:24 USB sockets
- стр. 110:
25 — Рычаг под рулевым колесом
перевод с английского; оригинал:25 Control lever under the steering wheel
- стр. 110:
26 — Шина данных
перевод с английского; оригинал:26 Data bus
- стр. 110:
30 — Зажигание (замок зажигания, кнопка запуска)
перевод с английского; оригинал:30 Ignition (ignition lock, starter button)
- стр. 110:
31 — Кондиционер, отопление
перевод с английского; оригинал:31 Air conditioning, heating
- стр. 110:
33 — Электростеклоподъёмники правой стороны
перевод с английского; оригинал:33 Right-hand side electric window con-trols
- стр. 110:
35 — Свет
перевод с английского; оригинал:35 Lights
- стр. 110:
36 — Звуковой сигнал
перевод с английского; оригинал:36 Horn
- стр. 110:
38 — Освещение салона, подсветка кнопок, подсветка, кондиционер с ручным управлением, отопление
перевод с английского; оригинал:38 Interior lighting, button lighting, back-lighting, manual air conditioning, heat-ing
- стр. 110:
39 — Парковочный ассистент, система круиз-контроля
перевод с английского; оригинал:39 Parking aid, cruise control system
- стр. 110:
40 — Выключатель света, фары, корректор фар, диагностический разъём, выключатель фонаря заднего хода, рычаг под рулевым колесом, затемнение салонного зеркала
перевод с английского; оригинал:40 Light switch, headlights, headlight lev-elling, diagnostic connection, reversing light switch, control lever under the steering wheel, interior mirror dimming
- стр. 110:
41 — Регулировка наружных зеркал, электростеклоподъёмники — водитель
перевод с английского; оригинал:41 Exterior mirror adjustment, electric power windows – driver
- стр. 110:
42 — Выключатель педали сцепления, запуск двигателя
перевод с английского; оригинал:42 Clutch pedal switch, engine starting
- стр. 110:
44 — Система подушек безопасности, контрольная лампа подушек безопасности
перевод с английского; оригинал:44 Airbag system, airbag control lamp
- стр. 110:
45 — Сдвижной/подъёмный люк
перевод с английского; оригинал:45 Sliding/tilting roof
- стр. 110:
46 — Система охлаждения
перевод с английского; оригинал:46 Cooling system
- стр. 110:
47 — Диагностический разъём, радио
перевод с английского; оригинал:47 Diagnostic connection, radio
- стр. 110:
48 — Электрический замок рулевой колонки, система безключевого запирания и запуска
перевод с английского; оригинал:48 Electric steering column lock, keyless lock and start system
- стр. 110:
50 — Гнёзда USB
перевод с английского; оригинал:50 USB sockets
- стр. 110:
51 — Диагностический разъём, радио
перевод с английского; оригинал:51 Diagnostic connection, radio
- стр. 110:
52 — Розетка 12 В
перевод с английского; оригинал:52 12V power socket
- стр. 110:
53 — Блокировка от извлечения ключа зажигания, автоматическая КПП
перевод с английского; оригинал:53 Ignition key trigger lock, automatic transmission
- стр. 110:
58 — Система стеклоомывателя ветрового стекла
перевод с английского; оригинал:58 Windscreen washer system
- стр. 110:
60 — Climatronic
перевод с английского; оригинал:60 Climatronic
- стр. 110:
61 — Кондиционер с ручным управлением / отопитель
перевод с английского; оригинал:61 Manual air conditioning / heater
- стр. 111:
- ↑ a b Руководство по эксплуатации Volkswagen Polo, 2024, стр. 111
цитата
- стр. 111:
Откройте крышку вещевого ящика со стороны водителя.
перевод с английского; оригинал:Loosen and open the lid of the storage compartment on the driver's side.
- стр. 111:
