Volkswagen Golf · Предохранители и реле
Предохранители Volkswagen Golf: расположение блока и назначение предохранителей
Блоки предохранителей Volkswagen Golf (Фольксваген Гольф): панель приборов, леворульный автомобиль — слева на панели приборов со стороны водителя, за крышкой (стр. 245); подкапотное пространство — блок предохранителей в подкапотном пространстве, под крышкой (стр. 244). За что отвечают: прикуриватель, розетка 12 В — F52 (блок в салоне, стр. 246); стоп-сигналы — F31 (31 А, блок в моторном отсеке, стр. 244); стеклоочиститель — F10 (10 А, блок в моторном отсеке, стр. 244); звуковой сигнал — F9 (9 А, блок в моторном отсеке, стр. 244); обогрев заднего стекла — F43 (блок в салоне, стр. 246). Номера и номиналы — по руководству по эксплуатации.[1]
Относится к: Volkswagen Golf
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель F52 | салон, [1] |
| Звуковой сигнал | предохранитель F9 (9 А) | моторный отсек, [1] |
| Обогрев заднего стекла | предохранитель F43 предохранитель F67 | салон, [1] салон, [1] |
| Обогрев сидений | предохранитель F7 | салон, [1] |
| Стоп-сигналы | предохранитель F31 (31 А) | моторный отсек, [1] |
| Стеклоочиститель | предохранитель F10 (10 А) предохранитель F66 | моторный отсек, [1] салон, [1] |
| Центральный замок | предохранитель F13 | салон, [1] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Салон
Моторный отсек
10 А — красный
Все данные из руководства
26 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Блок предохранителей, панель приборов | слева на панели приборов со стороны водителя, за крышкой[1] # | леворульный автомобиль |
| Блок предохранителей, панель приборов | за крышкой в вещевом ящике со стороны переднего пассажира[1] # | праворульный автомобиль |
| Блок предохранителей | в подкапотном пространстве, под крышкой[1] # | подкапотное пространство |
| Предохранитель F9 | звуковой сигнал[1] # | блок в подкапотном пространстве |
| Предохранитель F10 | передние стеклоочистители[1] # | блок в подкапотном пространстве |
| Предохранитель F31 | датчик стоп-сигнала[1] # | блок в подкапотном пространстве |
| Предохранитель F6 | освещение салона[1] # | блок в панели приборов |
| Предохранитель F7 | обогрев сидений[1] # | блок в панели приборов |
| Предохранитель F8 | электрический стеклянный люк[1] # | блок в панели приборов |
| Предохранитель F12 | наружное освещение, правое[1] # | блок в панели приборов |
| Предохранитель F13 | центральный замок[1] # | блок в панели приборов |
| Предохранитель F20 | телефон[1] # | блок в панели приборов |
| Предохранитель F30 | компоненты информационно-развлекательной системы[1] # | блок в панели приборов |
| Предохранитель F32 | обогрев задних сидений[1] # | блок в панели приборов |
| Предохранитель F35 | наружное освещение, левое[1] # | блок в панели приборов |
| Предохранитель F36 | регулятор вентилятора[1] # | блок в панели приборов |
| Предохранитель F40 | противоугонная сигнализация[1] # | блок в панели приборов |
| Предохранитель F42 | механизм переключения автоматической КПП[1] # | блок в панели приборов |
| Предохранитель F43 | блок кондиционирования воздуха, реле обогрева заднего стекла[1] # | блок в панели приборов |
| Предохранитель F44 | выключатель света, датчик дождя/света, электронный стояночный тормоз[1] # | блок в панели приборов |
| Предохранитель F46 | дисплей, органы управления информационно-развлекательной системой[1] # | блок в панели приборов |
| Предохранитель F52 | прикуриватель, розетки[1] # | блок в панели приборов |
| Предохранитель F66 | задний стеклоочиститель[1] # | блок в панели приборов |
| Предохранитель F67 | обогрев заднего стекла[1] # | блок в панели приборов |
| Предохранитель F3 | блок управления прицепного устройства, левый[1] # | блок в панели приборов, автомобили с заводским буксировочным устройством |
| Предохранитель F11 | блок управления прицепного устройства[1] # | блок в панели приборов, автомобили с заводским буксировочным устройством |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».
Где находится блок предохранителей
В леворульном Volkswagen Golf основной блок предохранителей расположен с левой стороны панели приборов, со стороны водителя, за крышкой (руководство по эксплуатации 2026 года, стр. 245).
В праворульных автомобилях блок находится за крышкой в вещевом ящике со стороны переднего пассажира.
Дополнительный блок предохранителей размещён в подкапотном пространстве под крышкой (стр. 244).
Какой предохранитель за что отвечает
Назначение предохранителей различается по блокам. В подкапотном блоке F9 защищает звуковой сигнал, F10 — передние стеклоочистители, F31 — датчик стоп-сигнала.
В блоке панели приборов часть предохранителей связана с освещением и обогревом: F6 — освещение салона, F12 и F35 — наружное освещение, F67 — обогрев заднего стекла, F7 — обогрев сидений.
Отдельные предохранители отвечают за электронику: F13 — центральный замок, F20 — телефон, F30 и F46 — компоненты информационно-развлекательной системы, F40 — противоугонная сигнализация.
На автомобилях с заводским буксировочным устройством в блоке панели приборов есть предохранители цепей прицепа: F3 — левый блок управления, F11 — блок управления прицепного устройства.
Обратите внимание
НельзяНикогда не замыкайте электрическую систему накоротко: 12-вольтовая аккумуляторная батарея может взорваться (руководство 2026 года, стр. 257).
НельзяПодкапотное пространство — опасная зона: работы выполняйте только при точном знании порядка выполнения, включив электромеханический стояночный тормоз и выключив зажигание (стр. 256).
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей на Volkswagen Golf?
В леворульном автомобиле — слева на панели приборов со стороны водителя, за крышкой; в праворульном — за крышкой в вещевом ящике. Дополнительный блок — в подкапотном пространстве под крышкой.
Какой предохранитель отвечает за прикуриватель на Golf?
В блоке панели приборов за прикуриватель и розетки отвечает предохранитель F52.
Какой предохранитель отвечает за обогрев заднего стекла?
В блоке панели приборов — F67; реле обогрева заднего стекла связано с предохранителем F43.
Какой предохранитель отвечает за дворники на Golf?
Передние стеклоочистители защищены предохранителем F10 в блоке подкапотного пространства, задний стеклоочиститель — предохранителем F66 в блоке панели приборов.
Какой предохранитель отвечает за магнитолу (Infotainment)?
В блоке панели приборов компоненты информационно-развлекательной системы защищены предохранителями F30 и F46.
Есть ли отдельные предохранители для прицепа?
Да, на автомобилях с заводским буксировочным устройством в блоке панели приборов предусмотрены F3 (левый блок управления прицепа) и F11 (блок управления прицепного устройства).
Источники
- ↑ a b c d e f g h i j и ещё 29 Руководство по эксплуатации Volkswagen Golf, 2026, стр. 244, 245, 246
цитаты (13)

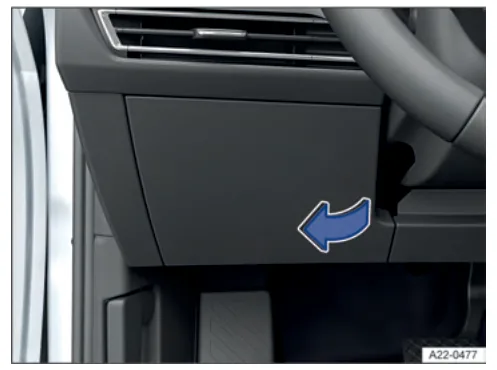

- стр. 245:
Со стороны водителя: крышка блока предохранителей на панели приборов (леворульный автомобиль)
перевод с английского; оригинал:On the driver side: fuse box cover in the dash panel (left-hand drive vehicle)
- стр. 245:
На панели приборов со стороны переднего пассажира: крышка блока предохранителей (праворульный автомобиль)
перевод с английского; оригинал:In the dash panel on the front passenger side: fuse box cover in the dash panel (right-hand drive vehicle)

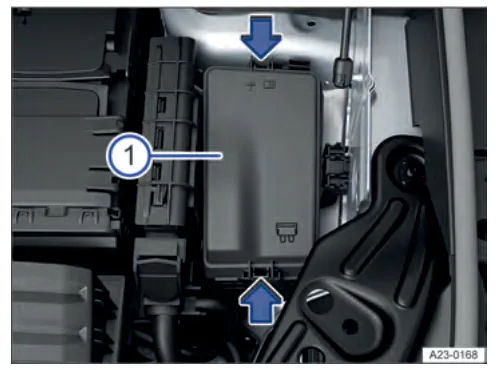

- стр. 244:
В подкапотном пространстве: блок предохранителей (иллюстрация). 1 Крышка блока предохранителей.
перевод с английского; оригинал:In the bonnet space: fuse box (illustration). 1 Fuse box cover.
- стр. 244:
Расположение предохранителей → рис. 155: Звуковой сигнал. Передние стеклоочистители. Датчик стоп-сигнала. F9 F10 F31
перевод с английского; оригинал:Fuse location → Fig. 155: Horn. Front wipers. Brake light sensor. F9 F10 F31
- стр. 246:
Позиции предохранителей → рис. 158: Освещение салона. Обогрев сидений. Электрический стеклянный люк. ... F6 F7 F8
перевод с английского; оригинал:Fuse location → Fig. 158: Interior lighting. seat heating. Electric glass roof. ... F6 F7 F8
- стр. 246:
Наружное освещение, правое. Центральный замок. Телефон. ... F12 F13 F20
перевод с английского; оригинал:Exterior lighting, right. Central locking system. Telephone. ... F12 F13 F20
- стр. 246:
Компоненты информационно-развлекательной системы. Обогрев задних сидений. ... F30 F32
перевод с английского; оригинал:Infotainment system items. Seat heating, rear. ... F30 F32
- стр. 246:
Наружное освещение, левое. Регулятор вентилятора. Противоугонная сигнализация. ... F35 F36 F40
перевод с английского; оригинал:Exterior lighting, left. Blower regulator. Anti-theft alarm. ... F35 F36 F40
- стр. 246:
Механизм переключения автоматической КПП. Блок кондиционирования воздуха, реле обогрева заднего стекла. ... F42 F43
перевод с английского; оригинал:Selector mechanism of the automatic gearbox. Air conditioning block, heated rear window relay. ... F42 F43
- стр. 246:
Выключатель света (освещение), датчик дождя/света, электронный стояночный тормоз. Дисплей, органы управления информационно-развлекательной системы. ... F44 F46
перевод с английского; оригинал:Light switch (lighting), rain/light sensor, electronic parking brake. Display, Infotainment system controls. ... F44 F46
- стр. 246:
Прикуриватель, розетки. Обратите внимание на положение установки, заводское расположение предохранителя, как показано на иллюстрации. ... F52
перевод с английского; оригинал:Cigarette lighter, sockets. Please note installation position, factory-fitted fuse location as shown in the illustration. ... F52
- стр. 246:
Задний стеклоочиститель. Обогрев заднего стекла. F66 F67
перевод с английского; оригинал:Rear window wiper. Rear window heating. F66 F67
- стр. 246:
Позиции предохранителей для автомобилей с заводским буксировочным устройством → рис. 158: Блок управления прицепного устройства, левый. Блок управления прицепного устройства. ... F3 F11
перевод с английского; оригинал:Fuse locations for vehicles with factory-fitted towing bracket → Fig. 158: Trailer control unit, left. Trailer control unit. ... F3 F11
- стр. 245:
