Volkswagen T-Cross · Предохранители и реле

Предохранители и реле Volkswagen T-Cross (2018–2026)

Блоки предохранителей Volkswagen T-Cross (Фольксваген T-Cross): Блок предохранителей в панели приборов — За крышкой вещевого ящика со стороны водителя (в панели приборов) (стр. 113); блок предохранителей в моторном отсеке — под крышкой коробки предохранителей; одновременно нажать фиксирующие кнопки на крышке и снять её (стр. 114). За что отвечают: прикуриватель, розетка 12 В — 52 (блок в салоне, стр. 113); отопитель (печка) — 61 (блок в салоне, стр. 113); стоп-сигналы — 9 (блок в моторном отсеке, стр. 114); стеклоподъёмники — 17 (блок в салоне, стр. 113); топливный насос (бензонасос) — 4 (блок в моторном отсеке, стр. 114); стеклоочиститель — 14 (блок в салоне, стр. 113). Номера и номиналы — по руководству по эксплуатации.[1][2]

Относится к: Volkswagen T-Cross

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

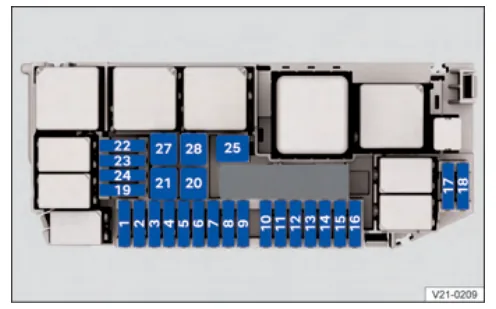

Где расположены блоки предохранителей — Volkswagen T-Cross, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 114[1]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Прикуриватель, розетка 12 Впредохранитель 52 (52 А)салон, [2]
Топливный насос (бензонасос)предохранитель 4 (4 А)моторный отсек, [2]
Кондиционерпредохранитель 12 (12 А)
предохранитель 31 (31 А)
предохранитель 38 (38 А)
предохранитель 61 (61 А)		моторный отсек, [2]
салон, [2]
салон, [2]
салон, [2]
Отопитель (печка)предохранитель 61 (61 А)салон, [2]
Звуковой сигналпредохранитель 36 (36 А)салон, [2]
Стеклоподъёмникипредохранитель 17 (17 А)
предохранитель 33 (33 А)
предохранитель 41 (41 А)		салон, [2]
салон, [2]
салон, [2]
Обогрев заднего стеклапредохранитель 20 (20 А)салон, [2]
Стоп-сигналыпредохранитель 9 (9 А)моторный отсек, [2]
Стеклоочистительпредохранитель 14 (14 А)
предохранитель 18 (18 А)
предохранитель 43 (43 А)		салон, [2]
салон, [2]
салон, [2]
Комбинация приборовпредохранитель 15 (15 А)салон, [2]
Центральный замокпредохранитель 6 (6 А)салон, [2]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

1 А — чёрный2 А — серый3 А — фиолетовый4 А — розовый5 А — светло-коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный35 А — сине-зелёный40 А — оранжевый50 А — красный (Maxi)60 А — синий (Maxi)

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

47 значений · условия, издания и страницы
Предохранители и реле Volkswagen T-Cross (2018–2026): значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Блок в панели приборовЗа крышкой вещевого ящика со стороны водителя[2] #Расположение
Блок в моторном отсекеПод крышкой коробки предохранителей; снять крышку, одновременно нажав фиксирующие кнопки[1] #Расположение
Предохранитель 1Блок управления двигателем[2] #Моторный отсек
Предохранитель 2Насос охлаждающей жидкости[2] #Моторный отсек
Предохранитель 4Топливный насос[2] #Моторный отсек
Предохранитель 8Впрыск топлива[2] #Моторный отсек
Предохранитель 9Выключатель стоп-сигнала[2] #Моторный отсек
Предохранитель 10Контроль состояния АКБ, блок управления кузовом[2] #Моторный отсек
Предохранитель 12Кондиционер[2] #Моторный отсек
Предохранитель 21ESC[2] #Моторный отсек
Предохранитель 3Усилитель музыки[2] #Панель приборов
Предохранитель 5Сдвижной/подъёмный люк[2] #Панель приборов
Предохранитель 6Центральный замок[2] #Панель приборов
Предохранитель 7Вентиляция сидений[2] #Панель приборов
Предохранитель 13Выключатель света, диагностический разъём, датчик дождя, рычаг под рулём[2] #Панель приборов
Предохранитель 14Стеклоочистители и стеклоомыватели[2] #Панель приборов
Предохранитель 15Комбинация приборов[2] #Панель приборов
Предохранитель 16Свет[2] #Панель приборов
Предохранитель 17Электростеклоподъёмники правой стороны[2] #Панель приборов
Предохранитель 18Стеклоочистители ветрового стекла[2] #Панель приборов
Предохранитель 19Информационно-развлекательная система[2] #Панель приборов
Предохранитель 20Обогрев заднего стекла[2] #Панель приборов
Предохранитель 23Камера заднего вида[2] #Панель приборов
Предохранитель 24Разъёмы USB, беспроводная зарядка[2] #Панель приборов
Предохранитель 25Рычаг под рулём[2] #Панель приборов
Предохранитель 26Шина данных[2] #Панель приборов
Предохранитель 30Зажигание (замок зажигания, кнопка запуска)[2] #Панель приборов
Предохранитель 31Кондиционер, отопление[2] #Панель приборов
Предохранитель 33Электростеклоподъёмники левой стороны[2] #Панель приборов
Предохранитель 35Свет[2] #Панель приборов
Предохранитель 36Звуковой сигнал[2] #Панель приборов
Предохранитель 38Освещение салона, подсветка кнопок, ручной кондиционер, отопление[2] #Панель приборов
Предохранитель 39Система парковки, круиз-контроль[2] #Панель приборов
Предохранитель 40Выключатель света, фары, корректор фар, диагностический разъём, выключатель света заднего хода, рычаг под рулём, затемнение салонного зеркала[2] #Панель приборов
Предохранитель 41Регулировка наружных зеркал, электростеклоподъёмники водителя[2] #Панель приборов
Предохранитель 42Выключатель педали сцепления, запуск двигателя[2] #Панель приборов
Предохранитель 43Очиститель заднего стекла[2] #Панель приборов
Предохранитель 44Система подушек безопасности, контрольная лампа подушки безопасности[2] #Панель приборов
Предохранитель 45Сдвижной/подъёмный люк[2] #Панель приборов
Предохранитель 46Система охлаждения[2] #Панель приборов
Предохранитель 48Электрическая блокировка рулевой колонки, бесключевая система блокировки и запуска[2] #Панель приборов
Предохранитель 50Разъёмы USB[2] #Панель приборов
Предохранитель 52Розетка 12 В[2] #Панель приборов
Предохранитель 53Блокировка ключа зажигания, автоматическая КПП[2] #Панель приборов
Предохранитель 58Система стеклоомывателя ветрового стекла[2] #Панель приборов
Предохранитель 60Climatronic[2] #Панель приборов
Предохранитель 61Ручной кондиционер / отопитель[2] #Панель приборов

Где находятся блоки предохранителей

Блок предохранителей в панели приборов Volkswagen T-Cross расположен за крышкой вещевого ящика со стороны водителя (руководство 2023 года, стр. 113). Для доступа к предохранителям крышку отсека снимают или открывают.

Второй блок находится в моторном отсеке под крышкой коробки предохранителей (руководство 2022 года, стр. 114). Крышку снимают, одновременно нажав фиксирующие кнопки.

Какой предохранитель за что отвечает

В блоке панели приборов предохранители защищают цепи салонного оборудования: свет, стеклоочистители, комбинацию приборов, стеклоподъёмники, обогрев заднего стекла, систему подушек безопасности, розетку 12 В, Climatronic и другие потребители. Полный перечень по номерам — в таблице выше.

В блоке моторного отсека сосредоточены цепи двигателя и систем, влияющих на движение: блок управления двигателем (№ 1), топливный насос (№ 4), впрыск топлива (№ 8), насос охлаждающей жидкости (№ 2), ESC (№ 21) и контроль состояния АКБ (№ 10).

Номер предохранителя на схеме в руководстве соответствует его позиции в монтажном блоке. Назначение может отличаться в зависимости от года выпуска и комплектации — сверьте с инструкцией своей комплектации.

Скачать и распечатать

📄 Памятка PDF: Предохранители
📘 Руководство производителя ↗
📘 Руководство производителя ↗

По 2 руководствам 2022–2023 гг.[1][2]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где в Volkswagen T-Cross находится блок предохранителей в салоне?

За крышкой вещевого ящика со стороны водителя, в панели приборов. Для доступа к предохранителям крышку отсека снимают или открывают.

Где находится блок предохранителей в моторном отсеке T-Cross?

Под крышкой коробки предохранителей в моторном отсеке. Крышку снимают, одновременно нажав фиксирующие кнопки на ней.

Какой предохранитель отвечает за прикуриватель или розетку 12 В?

Розетка 12 В защищена предохранителем № 52 в монтажном блоке панели приборов.

Какой предохранитель отвечает за стеклоподъёмники?

Электростеклоподъёмники водителя — предохранитель № 41, левой стороны — № 33, правой стороны — № 17 в блоке панели приборов.

Какой предохранитель отвечает за обогрев заднего стекла?

Предохранитель № 20 в монтажном блоке панели приборов.

Какой предохранитель отвечает за топливный насос?

Предохранитель № 4 в монтажном блоке моторного отсека.

Источники

  1. ↑ a b c d Руководство по эксплуатации Volkswagen T-Cross, 2022, стр. 114
    цитата
    • стр. 114: Одновременно нажмите фиксирующие кнопки на крышке коробки предохранителей и снимите крышку. — Замените предохранитель. перевод с английского; оригинал: Simultaneously press the locking buttons on the fuse box cover and remove the cover. — Replace the fuse.
  2. ↑ a b c d e f g h i j и ещё 56 Руководство по эксплуатации Volkswagen T-Cross, 2023, стр. 113, 114
    цитаты (46)
    • стр. 113: Откройте и откиньте крышку вещевого ящика со стороны водителя. перевод с английского; оригинал: Loosen and open the lid of the storage compartment on the driver's side.
    • стр. 114: 1 — Блок управления двигателем перевод с английского; оригинал: 1 Engine control unit
    • стр. 114: 2 — Насос охлаждающей жидкости перевод с английского; оригинал: 2 Coolant pump
    • стр. 114: 4 — Топливный насос перевод с английского; оригинал: 4 Fuel pump
    • стр. 114: 8 — Впрыск топлива перевод с английского; оригинал: 8 Fuel injection
    • стр. 114: 9 — Выключатель стоп-сигнала перевод с английского; оригинал: 9 Brake light switch
    • стр. 114: 10 — Контроль состояния аккумуляторной батареи, блок управления кузовом перевод с английского; оригинал: 10 Monitoring the status of the vehicle battery, body control module
    • стр. 114: 12 — Кондиционер перевод с английского; оригинал: 12 Air conditioning
    • стр. 114: 21 — ESC перевод с английского; оригинал: 21 ESC
    • стр. 113: 3 — Усилитель музыки перевод с английского; оригинал: 3 Music amplifier
    • стр. 113: 5 — Сдвижной/подъёмный люк перевод с английского; оригинал: 5 Sliding/tilting roof
    • стр. 113: 6 — Центральный замок перевод с английского; оригинал: 6 Central locking
    • стр. 113: 7 — Вентиляция сидений перевод с английского; оригинал: 7 Seat ventilation
    • стр. 113: 13 — Выключатель света, диагностический разъём, датчик дождя, рычаг под рулевым колесом перевод с английского; оригинал: 13 Light switch, diagnosis connection, rain sensor, control lever under the steering wheel
    • стр. 113: 14 — Стеклоочистители и стеклоомыватели перевод с английского; оригинал: 14 Windscreen wipers and washers
    • стр. 113: 15 — Комбинация приборов перевод с английского; оригинал: 15 Instrument cluster
    • стр. 113: 16 — Свет перевод с английского; оригинал: 16 Lights
    • стр. 113: 17 — Электростеклоподъёмники правой стороны перевод с английского; оригинал: 17 Right-hand side electric window controls
    • стр. 113: 18 — Стеклоочистители ветрового стекла перевод с английского; оригинал: 18 Windscreen wipers
    • стр. 113: 19 — Информационно-развлекательная система перевод с английского; оригинал: 19 The Infotainment system
    • стр. 113: 20 — Обогрев заднего стекла перевод с английского; оригинал: 20 Rear window heating
    • стр. 113: 23 — Камера заднего вида перевод с английского; оригинал: 23 Rear view camera
    • стр. 113: 24 — Разъёмы USB, беспроводная зарядка перевод с английского; оригинал: 24 USB sockets, wireless charging
    • стр. 113: 25 — Рычаг под рулевым колесом перевод с английского; оригинал: 25 Control lever under the steering wheel
    • стр. 113: 26 — Шина данных перевод с английского; оригинал: 26 Data bus
    • стр. 113: 30 — Зажигание (замок зажигания, кнопка запуска) перевод с английского; оригинал: 30 Ignition (ignition lock, starter button)
    • стр. 113: 31 — Кондиционер, отопление перевод с английского; оригинал: 31 Air conditioning, heating
    • стр. 113: 33 — Электростеклоподъёмники левой стороны перевод с английского; оригинал: 33 Left-hand side electric window controls
    • стр. 113: 35 — Свет перевод с английского; оригинал: 35 Lights
    • стр. 113: 36 — Звуковой сигнал перевод с английского; оригинал: 36 Horn
    • стр. 113: 38 — Освещение салона, подсветка кнопок, подсветка, ручной кондиционер, отопление перевод с английского; оригинал: 38 Interior lighting, button lighting, backlighting, manual air conditioning, heating
    • стр. 113: 39 — Система парковки, система круиз-контроля перевод с английского; оригинал: 39 Parking aid, cruise control system
    • стр. 113: 40 — Выключатель света, фары, корректор фар, диагностический разъём, выключатель света заднего хода, рычаг под рулевым колесом, затемнение салонного зеркала перевод с английского; оригинал: 40 Light switch, headlights, headlight levelling, diagnostic connection, reversing light switch, control lever under the steering wheel, interior mirror dimming
    • стр. 113: 41 — Регулировка наружных зеркал, электростеклоподъёмники — водитель перевод с английского; оригинал: 41 Exterior mirror adjustment, electric power windows – driver
    • стр. 113: 42 — Выключатель педали сцепления, запуск двигателя перевод с английского; оригинал: 42 Clutch pedal switch, engine starting
    • стр. 113: 43 — Очиститель заднего стекла перевод с английского; оригинал: 43 Rear window wiper
    • стр. 113: 44 — Система подушек безопасности, контрольная лампа подушки безопасности перевод с английского; оригинал: 44 Airbag system, airbag control lamp
    • стр. 113: 45 — Сдвижной/подъёмный люк перевод с английского; оригинал: 45 Sliding/tilting roof
    • стр. 113: 46 — Система охлаждения перевод с английского; оригинал: 46 Cooling system
    • стр. 113: 48 — Электрическая блокировка рулевой колонки, бесключевая система блокировки и запуска перевод с английского; оригинал: 48 Electric steering column lock, keyless lock and start system
    • стр. 113: 50 — Разъёмы USB перевод с английского; оригинал: 50 USB sockets
    • стр. 113: 52 — Розетка 12 В перевод с английского; оригинал: 52 12V power socket
    • стр. 113: 53 — Блокировка ключа зажигания, автоматическая коробка передач перевод с английского; оригинал: 53 Ignition key trigger lock, automatic transmission
    • стр. 113: 58 — Система стеклоомывателя ветрового стекла перевод с английского; оригинал: 58 Windscreen washer system
    • стр. 113: 60 — Climatronic перевод с английского; оригинал: 60 Climatronic
    • стр. 113: 61 — Ручной кондиционер / отопитель перевод с английского; оригинал: 61 Manual air conditioning / heater
