Где расположены блоки предохранителей

Какой предохранитель за что отвечает: частые вопросы

Что не работает	Предохранитель / реле	Где
Прикуриватель, розетка 12 В	предохранитель F40 (20 А)	салон, ^[1]
Отопитель (печка)	предохранитель F37 (20 А)	моторный отсек, ^[1]
Звуковой сигнал	предохранитель F15 (15 А)	моторный отсек, ^[1]
Обогрев заднего стекла	предохранитель F7 (10 А) предохранитель F53 (30 А)	салон, ^[1] салон, ^[1]
Обогрев сидений	предохранитель F26 (30 А)	салон, ^[1]
Стоп-сигналы	предохранитель F6 (7,5 А)	моторный отсек, ^[1]
Стеклоочиститель	предохранитель F19 (30 А) предохранитель F47 (15 А)	моторный отсек, ^[1] салон, ^[1]
Центральный замок	предохранитель F42 (40 А)	салон, ^[1]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

F47,5
F610
F710
F87,5
F107,5
F1140
F1220
F167,5
F2215
F2320
F2440
F2630
F2730
F2825
F3825
F4020
F4240
F4415
F4715
F5125
F5330

7,5 А — коричневый10 А — красный15 А — синий20 А — жёлтый25 А — прозрачный / белый30 А — зелёный40 А — оранжевый

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

29 значений · условия, издания и страницы

Предохранители Volkswagen Tiguan: где находятся блоки и что защищают предохранители: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Блок предохранителей в моторном отсеке	В моторном отсеке, под крышкой блока предохранителей^[1] #	—
Блок предохранителей в панели приборов, леворульный автомобиль	Слева от рулевого колеса, за крышкой в панели приборов (за вещевым ящиком водителя)^[1] #	—
Блок предохранителей в панели приборов, праворульный автомобиль	Со стороны переднего пассажира, за крышкой в панели приборов (за перчаточным ящиком)^[1] #	—
Предохранитель F40 — прикуриватель, розетки	20 А^[1] #	монтажный блок в панели приборов
Предохранитель F14 — обогрев ветрового стекла	40 А^[1] #	монтажный блок в моторном отсеке
Предохранитель F15 — звуковой сигнал	15 А^[1] #	монтажный блок в моторном отсеке
Предохранитель F19 — передние стеклоочистители	30 А^[1] #	монтажный блок в моторном отсеке
Предохранитель F6 — датчик стоп-сигнала	7,5 А^[1] #	монтажный блок в моторном отсеке
Предохранитель F37 — вспомогательный отопитель	20 А^[1] #	монтажный блок в моторном отсеке
Предохранитель F4 — противоугонная сигнализация	7,5 А^[1] #	монтажный блок в панели приборов
Предохранитель F6 — механизм селектора автоматической КПП	10 А^[1] #	монтажный блок в панели приборов
Предохранитель F7 — панель управления климатической установкой, реле обогрева заднего стекла	10 А^[1] #	монтажный блок в панели приборов
Предохранитель F8 — выключатель света, датчик дождя и света, электронный стояночный тормоз	7,5 А^[1] #	монтажный блок в панели приборов
Предохранитель F10 — дисплей, панель управления информационно-развлекательной системой	7,5 А^[1] #	монтажный блок в панели приборов
Предохранитель F11 — левое наружное освещение	40 А^[1] #	монтажный блок в панели приборов
Предохранитель F12 — информационно-развлекательная система	20 А^[1] #	монтажный блок в панели приборов
Предохранитель F16 — телефон	7,5 А^[1] #	монтажный блок в панели приборов
Предохранитель F23 — электрический стеклянный люк	20 А^[1] #	монтажный блок в панели приборов
Предохранитель F24 — правое наружное освещение	40 А^[1] #	монтажный блок в панели приборов
Предохранитель F26 — обогрев сидений	30 А^[1] #	монтажный блок в панели приборов
Предохранитель F27 — освещение салона	30 А^[1] #	монтажный блок в панели приборов
Предохранитель F42 — центральный замок	40 А^[1] #	монтажный блок в панели приборов
Предохранитель F47 — стеклоочиститель заднего стекла	15 А^[1] #	монтажный блок в панели приборов
Предохранитель F51 — обогрев задних сидений	25 А^[1] #	монтажный блок в панели приборов
Предохранитель F53 — обогрев заднего стекла	30 А^[1] #	монтажный блок в панели приборов
Предохранитель F22 — зарядный кабель прицепа	15 А^[1] #	монтажный блок в панели приборов, автомобили с заводским буксировочным устройством
Предохранитель F28 — левый блок управления прицепа	25 А^[1] #	монтажный блок в панели приборов, автомобили с заводским буксировочным устройством
Предохранитель F38 — правый блок управления прицепа	25 А^[1] #	монтажный блок в панели приборов, автомобили с заводским буксировочным устройством
Предохранитель F44 — блок управления прицепа	15 А^[1] #	монтажный блок в панели приборов, автомобили с заводским буксировочным устройством

Где находятся блоки предохранителей

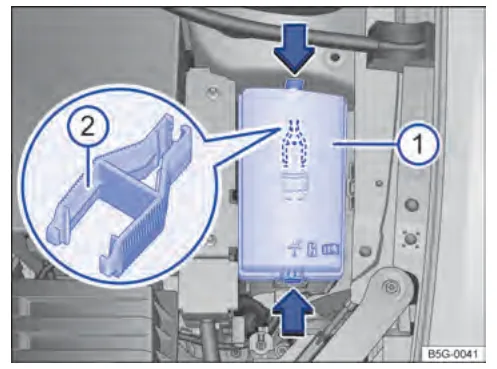

У Volkswagen Tiguan два монтажных блока. Первый расположен в моторном отсеке, под крышкой коробки предохранителей (стр. 300 руководства 2021 года).

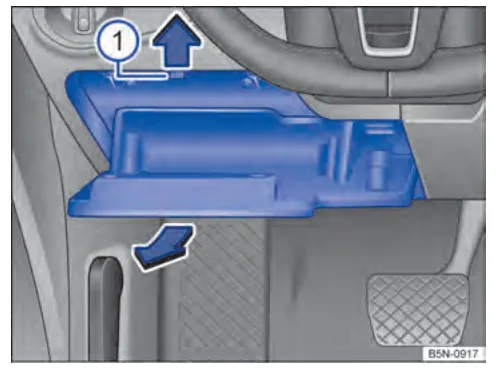

Второй блок находится в панели приборов. На леворульных автомобилях он слева от рулевого колеса, за крышкой в панели приборов; на праворульных — со стороны переднего пассажира, за перчаточным ящиком.

Обратите внимание

ВажноНеподходящие или отремонтированные предохранители и замыкание электрической цепи без предохранителя могут привести к пожару и серьёзным травмам; не устанавливайте предохранители с большим номиналом, не ремонтируйте предохранители и не заменяйте их металлической полосой или скрепкой (стр. 300).

ВажноПредохранитель с более высоким номиналом может повредить другой участок электрической системы; заменять предохранитель только предохранителем того же номинала, размера, цвета и маркировки (стр. 304).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По руководству 2021 гг.^[1]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Volkswagen Tiguan?

Один блок — в моторном отсеке, под крышкой коробки предохранителей; второй — в панели приборов слева от рулевого колеса за крышкой. На праворульных автомобилях блок в салоне расположен за перчаточным ящиком.

Какой предохранитель отвечает за прикуриватель и розетки?

Прикуриватель и розетки защищает предохранитель F40 на 20 А в монтажном блоке панели приборов.

Какой предохранитель отвечает за обогрев заднего стекла?

Обогрев заднего стекла защищает предохранитель F53 на 30 А в монтажном блоке панели приборов; реле обогрева заднего стекла связано с предохранителем F7 на 10 А.

Какой предохранитель отвечает за звуковой сигнал?

Звуковой сигнал защищает предохранитель F15 на 15 А в монтажном блоке моторного отсека.

Какой предохранитель отвечает за стеклоочистители?

Передние стеклоочистители — предохранитель F19 на 30 А в моторном отсеке; стеклоочиститель заднего стекла — предохранитель F47 на 15 А в панели приборов.

Можно ли ставить предохранитель большего номинала?

Нет. По руководству предохранитель заменяется только предохранителем того же номинала, размера, цвета и маркировки; предохранитель с более высоким номиналом может повредить другой участок электрической системы.
