Nissan Micra · Предохранители и реле
Предохранители и реле Nissan Micra: расположение блока и назначение предохранителей
Блок предохранителей Nissan Micra (Ниссан Микра): в нижней части панели приборов со стороны водителя (стр. 266). За что отвечают: прикуриватель, розетка 12 В — 4 (стр. 342); стоп-сигналы — 3 (стр. 342); противотуманные фары — 1 (стр. 342); стеклоподъёмники — 5 (стр. 342); стеклоочиститель — 1 (стр. 342). Номера и номиналы — по руководству по эксплуатации.[1][2][3]
Относится к: Nissan Micra
Оценка страницы и ссылки
Где расположены блоки предохранителей
Какой предохранитель за что отвечает: частые вопросы
| Что не работает | Предохранитель / реле | Где |
|---|---|---|
| Прикуриватель, розетка 12 В | предохранитель 4 (4 А) предохранитель 10 (10 А) предохранитель 11 (11 А) | [4] [4] [4] |
| Стеклоподъёмники | предохранитель 5 (5 А) предохранитель 6 (6 А) предохранитель 7 (7 А) предохранитель 8 (8 А) | [4] [4] [4] [4] |
| Стоп-сигналы | предохранитель 3 (3 А) | [4] |
| Противотуманные фары | предохранитель 1 (1 А) | [4] |
| Стеклоочиститель | предохранитель 1 (1 А) | [4] |
Предохранители по номерам: за что отвечает каждый
Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.
Нажмите на номер — появится назначение. Или найдите, что не работает:
Другие места
1 А — чёрный2 А — серый3 А — фиолетовый4 А — розовый5 А — светло-коричневый10 А — красный
Все данные из руководства
19 значений · условия, издания и страницы
| Параметр | Значение | Условие |
|---|---|---|
| Блок предохранителей в салоне | в нижней части панели приборов со стороны водителя[1] # | Micra K14 (2016–present) |
| Блок предохранителей в салоне | с левой стороны панели приборов (со стороны водителя)[2] # | Micra K13 (Canada), 2016 |
| Блок предохранителей в салоне | со стороны водителя на панели приборов[3] # | Micra K13 (Canada), 2017 |
| Блок предохранителей в салоне | в салоне, с левой стороны панели приборов (со стороны водителя)[5] # | Micra K13 (Canada), 2018 |
| Блок предохранителей в салоне | слева от водителя на панели приборов[6] # | Micra K13 (Canada), 2019 |
| Блок предохранителей B | за перчаточным ящиком в салоне; открыть ящик кнопкой открывания — прямой доступ к блоку[4] # | Micra K15 (electric), 2025 |
| Блок предохранителей B (при наличии) | за бардачком в салоне[4] # | Micra K15 (electric), 2025 |
| Предохранитель 1, блок A | задний стеклоочиститель / задний противотуманный фонарь[4] # | Micra K15 (electric), 2025 |
| Предохранитель 2, блок A | указатели поворота[4] # | Micra K15 (electric), 2025 |
| Предохранитель 3, блок A | стоп-сигналы[4] # | Micra K15 (electric), 2025 |
| Предохранитель 4, блок A | розетка аксессуаров в багажном отделении[4] # | Micra K15 (electric), 2025 |
| Предохранитель 5, блок A | электродвигатель стеклоподъёмника правого заднего окна[4] # | Micra K15 (electric), 2025 |
| Предохранитель 6, блок A | электродвигатель стеклоподъёмника со стороны водителя[4] # | Micra K15 (electric), 2025 |
| Предохранитель 7, блок A | электродвигатель стеклоподъёмника левого заднего окна[4] # | Micra K15 (electric), 2025 |
| Предохранитель 8, блок A | электродвигатель стеклоподъёмника со стороны пассажира[4] # | Micra K15 (electric), 2025 |
| Предохранитель 9, блок A | ЭБУ зеркала заднего вида — мультиплексное управление дверной матрицей[4] # | Micra K15 (electric), 2025 |
| Предохранитель 10, блок A | коммуникационный модуль розетки тягово-сцепного устройства[4] # | Micra K15 (electric), 2025 |
| Предохранитель 11, блок A | розетка аксессуаров 1-го ряда[4] # | Micra K15 (electric), 2025 |
| Предохранитель 12, блок A | панель приборов[4] # | Micra K15 (electric), 2025 |
Для выбранной версии в таблице нет отдельных строк — смотрите общие значения, сбросив выбор в блоке «Мой автомобиль».

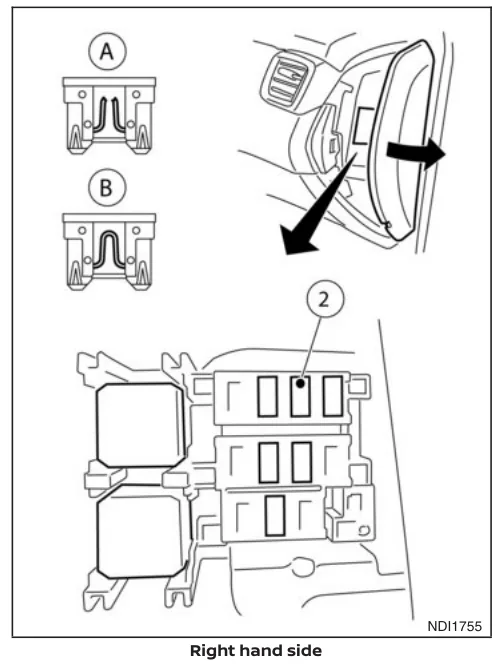

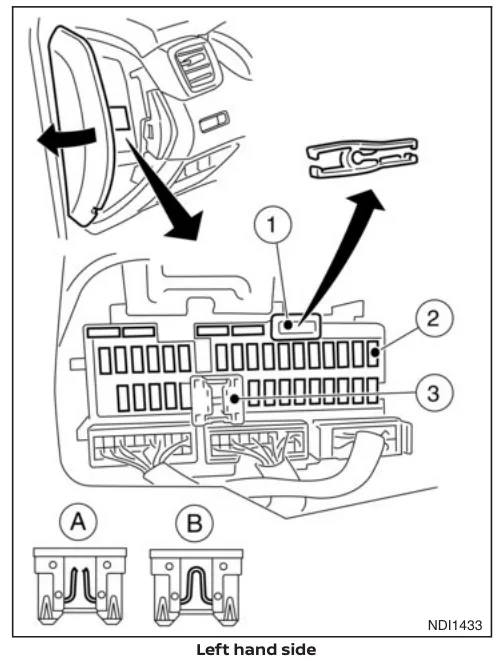

Где находится блок предохранителей
Основной блок предохранителей Nissan Micra расположен в салоне со стороны водителя на панели приборов. В руководствах для Micra K14 (2016–present) указано нижнее расположение на панели приборов, для Micra K13 (Canada) — левая сторона панели приборов.
У Micra K15 (electric) 2025 года дополнительно предусмотрен блок предохранителей B (при наличии) за перчаточным ящиком: ящик открывается кнопкой, и блок становится доступен напрямую.
Какой предохранитель за что отвечает
Расшифровка предохранителей блока A для Micra K15 (electric) приведена в руководстве 2025 года, стр. 342: предохранители 1–12 защищают цепи заднего стеклоочистителя, указателей поворота, стоп-сигналов, розеток аксессуаров, стеклоподъёмников, ЭБУ зеркала, модуля розетки тягово-сцепного устройства и панели приборов. Полное соответствие по годам и комплектациям — в таблице выше.
Обратите внимание
НельзяНикогда не используйте предохранитель с номиналом выше или ниже указанного на крышке блока предохранителей — это может повредить электрическую систему или электронные блоки либо вызвать пожар (руководство Micra K13, 2017, стр. 249).
ВажноЗамена предохранителя должна иметь тот же номинал, что и оригинал; предохранитель с завышенным номиналом может вызвать перегрев электрической цепи — риск пожара (руководство Micra K15 (electric), 2025, стр. 340).
Скачать и распечатать
Частые вопросы
Где находится блок предохранителей у Nissan Micra?
В салоне со стороны водителя на панели приборов. У Micra K15 (electric) дополнительно есть блок B за перчаточным ящиком.
Где блок предохранителей у Nissan Micra K12?
В руководствах по эксплуатации, на которые опирается страница, приведено расположение блока для Micra K14 (2016–present) и K13 (Canada): со стороны водителя на панели приборов. Расположение для K11 и K12 в этих руководствах не описано.
Какой предохранитель отвечает за прикуриватель на Nissan Micra?
В блоке A Micra K15 (electric) розетку аксессуаров 1-го ряда защищает предохранитель 11, розетку в багажном отделении — предохранитель 4.
Какой предохранитель отвечает за стеклоподъёмники?
В блоке A Micra K15 (electric): предохранитель 6 — стеклоподъёмник со стороны водителя, 5 — правого заднего окна, 7 — левого заднего окна, 8 — со стороны пассажира.
Можно ли ставить предохранитель с другим номиналом?
Нет. Производитель указывает: номинал замены должен совпадать с оригиналом, предохранитель с завышенным номиналом может вызвать перегрев цепи и пожар.
Какой предохранитель отвечает за стоп-сигналы и поворотники?
В блоке A Micra K15 (electric) стоп-сигналы защищает предохранитель 3, указатели поворота — предохранитель 2.
Источники
- ↑ a b c d e Руководство по эксплуатации Nissan Micra, 2016, стр. 266
цитата
- стр. 266:
Блок предохранителей расположен в нижней части панели приборов со стороны водителя.
перевод с английского; оригинал:The fuse box is located in the lower part of the in-strument panel at the driver's side.
- стр. 266:
- ↑ a b c Руководство по эксплуатации Nissan Micra, 2016, стр. 248
цитата
- стр. 248:
Блок предохранителей расположен со стороны водителя на панели приборов.
перевод с английского; оригинал:The fuse box is located on the driver’s side of the instrument panel.
- стр. 248:
- ↑ a b c Руководство по эксплуатации Nissan Micra, 2017, стр. 249
цитата
- стр. 249:
Блок предохранителей расположен со стороны водителя на панели приборов.
перевод с английского; оригинал:The fuse box is located on the driver’s side of the instrument panel.
- стр. 249:
- ↑ a b c d e f g h i j и ещё 15 Руководство по эксплуатации Nissan Micra, 2025, стр. 339, 342
цитаты (14)
- стр. 339:
Предохранители расположены за перчаточным ящиком в салоне B. Откройте перчаточный ящик кнопкой открывания.
перевод с английского; оригинал:The fuses can be accessed behind the glovebox in the passenger compartment B . Open the glovebox using the opening button.
- стр. 339:
Предохранители доступны за перчаточным ящиком в салоне
перевод с английского; оригинал:The fuses can be accessed behind the glovebox in the passenger compartment B
- стр. 342:
1 — задний стеклоочиститель / задний противотуманный фонарь
перевод с английского; оригинал:1 Rear wiper/rear fog light
- стр. 342:
2 — указатели поворота
перевод с английского; оригинал:2 Direction indicators
- стр. 342:
3 — стоп-сигналы
перевод с английского; оригинал:3 Brake lights
- стр. 342:
4 — розетка аксессуаров в багажном отделении
перевод с английского; оригинал:4 Luggage compartment accessories socket
- стр. 342:
5 — электродвигатель управления правым задним стеклом
перевод с английского; оригинал:5 Right-hand rear window control motor
- стр. 342:
6 — электродвигатель управления стеклом со стороны водителя
перевод с английского; оригинал:6 Driver’s side window control motor
- стр. 342:
7 — электродвигатель управления левым задним стеклом
перевод с английского; оригинал:7 Left-hand rear window control motor
- стр. 342:
8 — электродвигатель управления стеклом со стороны пассажира
перевод с английского; оригинал:8 Passenger side window control motor
- стр. 342:
9 — ЭБУ зеркала заднего вида — мультиплексное управление дверной матрицей
перевод с английского; оригинал:9 Rear-view mirror ECU - multiplexed door matrix control
- стр. 342:
10 — коммуникационный модуль розетки тягово-сцепного устройства
перевод с английского; оригинал:10 Towbar socket communication module
- стр. 342:
11 — розетка аксессуаров 1-го ряда
перевод с английского; оригинал:11 1st row accessories socket
- стр. 342:
12 — панель приборов
перевод с английского; оригинал:12 Instrument panel
- стр. 339:
- ↑ a b Руководство по эксплуатации Nissan Micra, 2018, стр. 260
цитата
- стр. 260:
Блок предохранителей расположен со стороны водителя на панели приборов.
перевод с английского; оригинал:The fuse box is located on the driver’s side of the instrument panel.
- стр. 260:
- ↑ a b Руководство по эксплуатации Nissan Micra, 2019, стр. 274
цитата
- стр. 274:
Блок предохранителей расположен со стороны водителя на панели приборов.
перевод с английского; оригинал:The fuse box is located on the driver’s side of the instrument panel.
- стр. 274:
