Предохранители и блоки Nissan Leaf

У Nissan Leaf (Ниссан Лиф) два блока предохранителей: один в моторном отсеке под крышкой держателя предохранителей и плавких вставок, второй в салоне под крышкой блока. Назначение цепей смотрите в руководстве своего года выпуска.^[1]^[2]^[3]

Относится к: Nissan Leaf

Проверено 25.10.2026

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

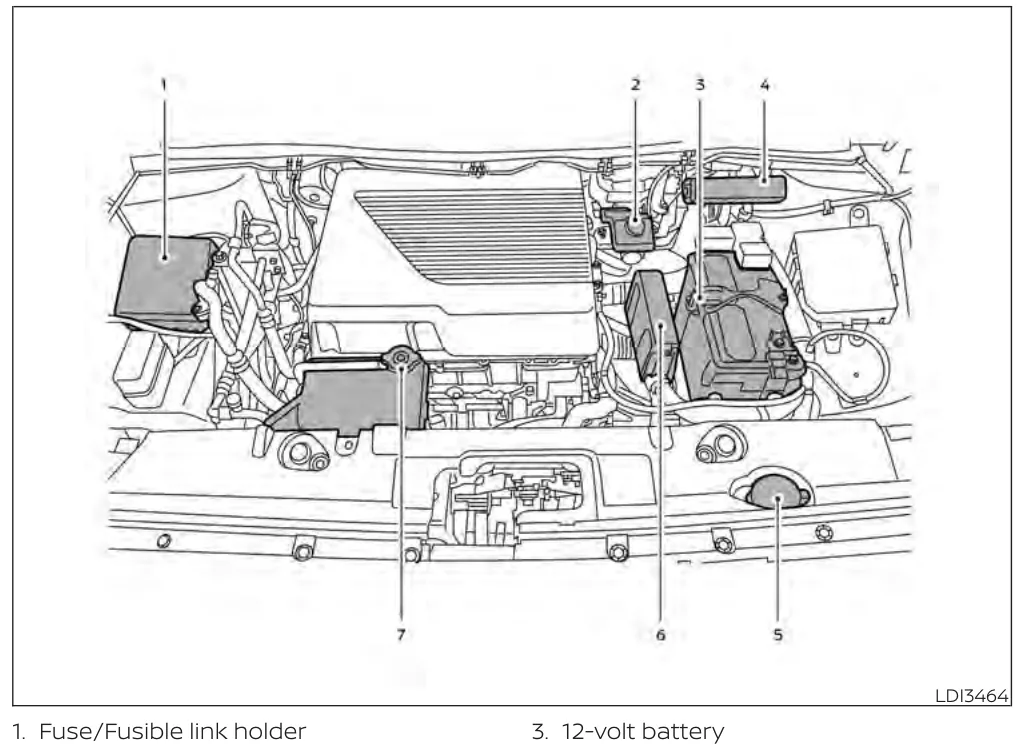

Где расположены блоки предохранителей

Данные из руководства

Предохранители и блоки Nissan Leaf: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
Параметр	Значение	Условие
Блок предохранителей в моторном отсеке	под крышкой держателя предохранителей/плавких вставок, снимается отжатием фиксатора^[2] #	Leaf 2017
Блок предохранителей в моторном отсеке	крышка снимается отжатием фиксатора справа, затем слева^[3] #	Leaf 2019
Блок предохранителей в моторном отсеке	под капотом, за крышкой держателя предохранителей/плавких вставок^[5] #	Leaf 2024 (ZE1)
Блок предохранителей в салоне	под крышкой блока; крышка снимается отвёрткой, обёрнутой тканью, вставленной в прорезь^[1] #	Leaf 2016
Блок предохранителей в салоне	за крышкой блока предохранителей (снимается отвёрткой с тканью)^[4] #	Leaf 2022
Блок предохранителей в салоне	в салоне, под крышкой блока (снимается отвёрткой через прорезь)^[5] #	Leaf 2024 (ZE1)
Щипцы (пинцет) для предохранителей	находятся в блоке предохранителей в салоне^[4] #	Leaf 2022

Где находятся блоки предохранителей

В Nissan Leaf установлены два блока предохранителей. Основной держатель предохранителей и плавких вставок расположен в моторном отсеке под защитной крышкой: у Leaf 2019 года крышка снимается отжатием фиксатора справа, затем слева, у Leaf 2024 года блок находится под капотом за крышкой держателя.

Второй блок расположен в салоне. Крышка салонного блока снимается отвёрткой, обёрнутой тканью, которую вставляют в прорезь и потянут — так описано в руководствах 2016–2024 годов. Щипцы для извлечения предохранителей у Leaf 2022 года находятся в салонном блоке.

Номиналы и замена

Номинал предохранителя указан на крышке блока. По руководству 2022 года (стр. 540) предохранитель извлекают пинцетом, который расположен в салонном блоке предохранителей. Сверьте номиналы с крышкой блока своей комплектации.

Порядок действий

Извлечь предохранитель пинцетом, расположенным в салонном блоке предохранителей

Обратите внимание

ВажноНе использовать предохранитель с номиналом выше или ниже указанного на крышке блока — это может повредить электрооборудование или вызвать пожар (руководство Leaf 2022, стр. 540).

ВажноНе касаться, не разбирать, не снимать и не заменять высоковольтные детали и кабели (оранжевого цвета) в моторном отсеке — риск тяжёлых ожогов или поражения электрическим током (руководство Leaf 2022, стр. 540).

Скачать и распечатать

📄 Памятка PDF: Предохранители

📄 Памятка PDF: Объёмы и жидкости

📘 Руководство производителя ↗

По 11 руководствам 2011–2024 гг.^[1]^[2]^[3]^[4]^[5]^[6]^[7]^[8]^[9]^[10]^[11]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей у Nissan Leaf?

Один блок — в моторном отсеке под крышкой держателя предохранителей и плавких вставок, второй — в салоне под крышкой блока предохранителей.

Как снять крышку блока предохранителей в салоне?

Вставить отвёртку, обёрнутую тканью, в прорезь крышки и потянуть — так описано в руководстве 2016 года, стр. 372.

Чем извлекать предохранитель?

Щипцы (пинцет) для предохранителей находятся в блоке предохранителей в салоне (Leaf 2022, стр. 540).

Какой предохранитель можно ставить при замене?

Только с номиналом, указанным на крышке блока: предохранитель с большим или меньшим номиналом может повредить электрическую систему или вызвать пожар.

Где схема предохранителей ниссан лиф?

Расположение блоков и номиналы приведены в руководстве по эксплуатации соответствующего года выпуска: например, для Leaf 2022 года — стр. 529–543.

Источники

↑ a b c Руководство по эксплуатации Nissan Leaf, 2016, стр. 372
цитата
- стр. 372: Вставьте отвёртку, обёрнутую тканью C, в прорезь 1. Используйте ткань C для защиты крышки блока предохранителей. 3. Затем потяните, чтобы снять крышку блока предохранителей 2. перевод с английского; оригинал: Insert a screwdriver wrapped with the cloth C into the slit 1. Use a cloth C to protect the fuse box cover. 3. Then pull to remove the fuse box cover 2.
↑ a b c Руководство по эксплуатации Nissan Leaf, 2017, стр. 374
цитата
- стр. 374: Снимите крышку держателя предохранителей/плавких вставок, нажав на фиксатор и приподняв крышку сначала с правой стороны, затем с левой. перевод с английского; оригинал: Remove the fuse/fusible link holder cover by pushing the tab and lifting the cover from the right side, and then the left side.
↑ a b c Руководство по эксплуатации Nissan Leaf, 2019, стр. 557
цитата
- стр. 557: Снимите крышку держателя предохранителей/плавких вставок, нажав на фиксатор и приподняв крышку сначала с правой стороны, затем с левой. перевод с английского; оригинал: Remove the fuse/fusible link holder cover by pushing the tab and lifting the cover from the right side, and then the left side.
↑ a b c d Руководство по эксплуатации Nissan Leaf, 2022, стр. 529, 540, 543
цитаты (2)
- стр. 543: Вставьте отвёртку, обёрнутую тканью O C, в прорезь O 1 . Используйте ткань O C для защиты крышки блока предохранителей. Затем потяните, чтобы снять крышку блока предохранителей O 2 . перевод с английского; оригинал: Insert a screwdriver wrapped with the cloth O C into the slit O 1 . Use a cloth O C to protect the fuse box cover. Then pull to remove the fuse box cover O 2 .
- стр. 540: Извлеките предохранитель с помощью щипцов, расположенных в блоке предохранителей в салоне. перевод с английского; оригинал: Remove the fuse using the fuse puller located in the passenger compartment fuse box.
↑ a b c Руководство по эксплуатации Nissan Leaf, 2024, стр. 536, 539
цитаты (2)
- стр. 536: Снимите крышку держателя предохранителей/плавких вставок, нажав на фиксатор и приподняв крышку сначала с правой стороны, затем с левой. перевод с английского; оригинал: Remove the fuse/fusible link holder cover by pushing the tab and lifting the cover from the right side, and then the left side.
- стр. 539: Вставьте отвёртку, обёрнутую тканью O C, в прорезь O 1. Используйте ткань O C для защиты крышки блока предохранителей. перевод с английского; оригинал: Insert a screwdriver wrapped with the cloth O C into the slit O 1 . Use a cloth O C to protect the fuse box cover.
↑ Руководство по эксплуатации Nissan Leaf, 2011
↑ Руководство по эксплуатации Nissan Leaf, 2013
↑ Руководство по эксплуатации Nissan Leaf, 2014
↑ Руководство по эксплуатации Nissan Leaf, 2018
↑ Руководство по эксплуатации Nissan Leaf, 2020
↑ Руководство по эксплуатации Nissan Leaf, 2021
