Предохранители и реле Jeep Cherokee: где находятся блоки и какие номиналы

Блоки предохранителей Jeep Cherokee (Джип Чероки): Блок Power Distribution Center расположен в моторном отсеке рядом с аккумуляторной батареей; содержит картриджные предохранители, мини-предохранители и реле; маркировка компонентов — на внутренней стороне крышки (стр. 399); Внутренний блок предохранителей расположен на модуле управления кузовом (BCM) в салоне на левой панели щитка приборов под панелью приборов (стр. 409). За что отвечают: прикуриватель, розетка 12 В — F75 (20 А, стр. 233); отопитель (печка) — F39 (40 А, блок в моторном отсеке, стр. 290); стеклоподъёмники — CB3 (25 А, блок в моторном отсеке, стр. 294); стартер — F19 (40 А, блок в моторном отсеке, стр. 289). Номера и номиналы — по руководству по эксплуатации.[1][2][3]

Относится к: Jeep Cherokee

Проверено

К чему относятся цифры: Перевод: часть данных — из руководства на английском, перевод CarDir.

Оценка страницы и ссылки

Помогла ли страница?

Где расположены блоки предохранителей

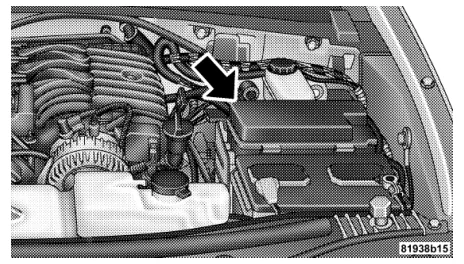

Где расположены блоки предохранителей — Jeep Cherokee, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 252[4]

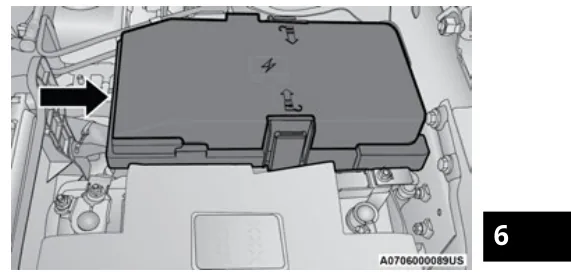

Где расположены блоки предохранителей — Jeep Cherokee, рисунок из руководства по эксплуатации
Где расположены блоки предохранителей Рисунок из руководства по эксплуатации, стр. 213[5]

Какой предохранитель за что отвечает: частые вопросы

Что не работаетПредохранитель / релеГде
Прикуриватель, розетка 12 Впредохранитель F75 (20 А)
предохранитель F60 (20 А)
предохранитель F81 (20 А)
предохранитель F91 (20 А)		[6]
моторный отсек, [7]
салон, [7]
салон, [7]
Стартерпредохранитель F19 (40 А)моторный отсек, [7]
Отопитель (печка)предохранитель F39 (40 А)моторный отсек, [7]
Стеклоподъёмникипредохранитель CB3 (25 А)моторный отсек, [7]

По таблице предохранителей из руководства по эксплуатации; назначение может отличаться по году и комплектации — сверяйте со списком ниже. Меняйте предохранитель только на такой же номинал.

Предохранители по номерам: за что отвечает каждый

Это не схема блока: ячейки ниже упорядочены по номеру, а не по реальному расположению. Где находится блок и как в нём расположены предохранители — смотрите рисунок в руководстве по эксплуатации (ссылки на страницы — в таблице). Назначение может отличаться по году и комплектации.

Нажмите на номер — появится назначение. Или найдите, что не работает:

Салон

Моторный отсек

Другие места

10 А — красный20 А — жёлтый30 А — зелёный

Цвет — стандартная маркировка плоских предохранителей (ISO 8820-3); у картриджных бывает другой. Меняйте предохранитель только на такой же номинал.

Все данные из руководства

37 значений · условия, издания и страницы
Предохранители и реле Jeep Cherokee: где находятся блоки и какие номиналы: значения из руководства производителя; документ и страница — в сноске [N], список источников внизу страницы
ПараметрЗначениеУсловие
Блок в моторном отсеке (Power Distribution Center)в моторном отсеке рядом с аккумуляторной батареей; картриджные предохранители, мини-предохранители и реле; маркировка на внутренней стороне крышки[2] #2017, стр. 399
Внутренний блок предохранителейна модуле управления кузовом (BCM) в салоне, на левой панели щитка приборов под панелью приборов[2] #2017, стр. 409
Блок в моторном отсеке (PDC)в моторном отсеке рядом с АКБ; картриджные предохранители, мини-предохранители и реле; маркировка на внутренней стороне крышки[6] #2023 (KL), стр. 229
Внутренний блокна модуле BCM в салоне, слева на панели приборной доски под панелью приборов[6] #2023 (KL), стр. 235
Блок в моторном отсеке (PDC)в моторном отсеке рядом с АКБ; картриджные предохранители, мини-предохранители и реле; маркировка на внутренней стороне крышки[8] #2021 (KL), стр. 326
Внутренний блокна модуле BCM в салоне, на левой панели щитка приборов под панелью приборов[8] #2021 (KL), стр. 333
Блок в моторном отсекев моторном отсеке рядом с аккумуляторной батареей[9] #2012 (KK), стр. 257
Блок в моторном отсеке (PDC)в моторном отсеке рядом с АКБ; картриджные предохранители, мини-предохранители и реле; маркировка на внутренней стороне крышки[5] #2020 (KL), стр. 213
Блок в моторном отсеке (PDC)рядом с АКБ; картриджные предохранители, мини-предохранители и реле; маркировка на внутренней стороне крышки[10] #2018, стр. 383
Внутренний блокна блоке кузовной электроники (BCM), на левой панели приборного отсека под приборной панелью[10] #2018, стр. 390
Блок в моторном отсеке (PDC)в моторном отсеке рядом с аккумуляторной батареей[7] #2022 (KL), стр. 286
Внутренний блокна модуле BCM в салоне, на левой панели приборной доски под панелью приборов[7] #2022 (KL), стр. 295
Блок предохранителей (2026)за декоративной крышкой задней левой боковой панели (за обшивкой)[11] #2026, стр. 208
Центр распределения питания (PDC), 2026в моторном отсеке; картриджные и микро-предохранители, реле и прерыватели; номер гнезда каждого предохранителя выбит на внутренней стороне крышки[11] #2026, стр. 217
Предохранитель 69A10 А — выключатель блока отбора мощности (TSBM)[2] #дизельный двигатель, PDC, 2017, стр. 405
Предохранитель 69A10 А — переключатель блока отбора мощности (TSBM)[1] #дизельный двигатель, 2015, стр. 707
Предохранитель 69A (лезвие)10 А — выключатель раздаточной коробки (TSBM)[12] #дизельный двигатель, 2016 (KL), стр. 731
Предохранитель F6910 А — выключатель раздаточной коробки (TSBM) / активные жалюзи решётки (AGS)[12] #бензиновый двигатель, лезвие-предохранитель, 2016 (KL), стр. 731
Гнездо F69A, подкапотный блок (PDC)10 А — выключатель блока отбора мощности (TSBM)[10] #дизельный двигатель, 2018, стр. 387
Предохранитель F1730 А — вакуумный насос тормозов[3] #только бензиновые двигатели GMET4/V6, блок под капотом, 2019, стр. 405
Предохранитель F8320 А — блок управления двигателем (бензин)[12] #картриджный предохранитель, бензиновый двигатель, 2016 (KL), стр. 733
Предохранитель F8330 А — модуль SCU[5] #дизель, блок в моторном отсеке, 2020 (KL), стр. 217
Автоматический предохранитель CB125 А — сиденье с электроприводом (водитель)[7] #подкапотный блок, 2022 (KL), стр. 294
Автоматический предохранитель CB225 А — сиденье с электроприводом (пассажир)[7] #подкапотный блок, 2022 (KL), стр. 294
Автоматический предохранитель CB325 А — стеклоподъёмники[7] #подкапотный блок, 2022 (KL), стр. 294
Предохранитель F0170 А — электроусилитель руля[7] #подкапотный блок (PDC), 2022 (KL), стр. 288
Предохранитель F03300 А — генератор[7] #подкапотный блок, 2022 (KL), стр. 288
Предохранитель F1940 А — стартер[7] #подкапотный блок, 2022 (KL), стр. 289
Предохранитель F3940 А — вентилятор отопителя (HVAC)[7] #подкапотный блок, 2022 (KL), стр. 290
Предохранитель F9340 А — модуль тормозной системы (BSM) — электродвигатель насоса[7] #подкапотный блок, 2022 (KL), стр. 293
Предохранитель F9610 А — подушка безопасности[7] #подкапотный блок, 2022 (KL), стр. 293
Предохранитель F7520 А — прикуриватель[6] #блок предохранителей, 2023 (KL), стр. 233
Предохранитель F6020 А — розетка питания (центральная консоль)[7] #подкапотный блок, 2022 (KL), стр. 291
Предохранитель F8120 А — задняя розетка (постоянное питание от АКБ)[7] #панель Power Distribution Center, 2022 (KL), стр. 65
Предохранитель F9120 А — задняя розетка (при положении ключа ON или ACC)[7] #панель Power Distribution Center, 2022 (KL), стр. 65
Предохранитель J11 (TIPM)30 А — блокировка Thatcham (при наличии)[9] #2012 (KK), стр. 257
Предохранитель M7 (панель приборов)20 А — прикуриватель[4] #2011 (KK), стр. 118

Где находятся блоки предохранителей

Основной блок — Power Distribution Center (PDC) — расположен в моторном отсеке рядом с аккумуляторной батареей. Он содержит картриджные предохранители, мини-предохранители и реле; обозначение каждого компонента напечатано или выбито на внутренней стороне крышки.

Второй блок находится в салоне на модуле управления кузовом (BCM), на левой стороне панели приборов под приборной панелью. В руководстве 2026 года дополнительно указан блок за декоративной крышкой задней левой боковой панели, за обшивкой.

Какой предохранитель за что отвечает

Номер гнезда определяет защищаемую цепь. Например, F19 в подкапотном блоке — стартер (40 А), F01 — электроусилитель руля (70 А), F03 — генератор (300 А), F39 — вентилятор отопителя (40 А), F96 — подушка безопасности (10 А).

Некоторые гнёзда зависят от двигателя и комплектации. Гнездо F69 (10 А, выключатель раздаточной коробки TSBM и активные жалюзи решётки) действует при бензиновом двигателе, а на дизеле используется гнездо F69A (10 А, только TSBM). Предохранитель F17 (30 А, вакуумный насос тормозов) установлен только на бензиновых двигателях GMET4/V6, а F83 — 20 А для блока управления двигателем на бензине и 30 А для модуля SCU на дизеле.

Обратите внимание

НельзяПри замене перегоревшего предохранителя использовать предохранитель того же номинала; никогда не заменять предохранителем большего номинала, металлической проволокой или другими материалами (руководство Jeep Cherokee, 2021, стр. 325).

ВажноПеред заменой предохранителя убедиться, что зажигание выключено и все потребители отключены; если заменённый предохранитель перегорает снова — обратиться к авторизованному дилеру (руководство Jeep Cherokee, 2021, стр. 325).

ВажноНе помещать предохранитель в гнездо прерывателя цепи и наоборот (руководство Jeep Cherokee, 2021, стр. 325).

Скачать и распечатать

📄 Памятка PDF: Предохранители
📄 Памятка PDF: Объёмы и жидкости
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗
📘 Руководство производителя ↗

По 13 руководствам 2011–2026 гг.[1][2][3][4][5][6][7][8][9][10][11][12][13]

Памятка — одна-две страницы с проверенными значениями из руководства: номер страницы у каждой строки и QR-код на эту страницу. Сохраните в телефон или положите в бардачок.

Частые вопросы

Где находится блок предохранителей Jeep Cherokee?

Основной блок Power Distribution Center — в моторном отсеке рядом с аккумуляторной батареей; внутренний блок — в салоне на модуле BCM слева под панелью приборов.

Какой предохранитель отвечает за прикуриватель?

Предохранитель F75, 20 А — прикуриватель (руководство 2023 года, стр. 233). На Cherokee KK 2011–2012 годов за прикуриватель отвечает предохранитель M7, 20 А.

Какой предохранитель стартера в Jeep Cherokee?

F19 в подкапотном блоке — 40 А, стартер (руководство 2022 года, стр. 289).

Где схема предохранителей Jeep Cherokee KL?

Маркировка компонентов подкапотного блока напечатана на внутренней стороне крышки Power Distribution Center; таблицы предохранителей приведены в руководстве по эксплуатации (для 2023 года — стр. 229–235).

Какой предохранитель отвечает за подушку безопасности?

F96 в подкапотном блоке — 10 А, цепь подушки безопасности (руководство 2022 года, стр. 293).

Какой предохранитель прикуривателя в Jeep Cherokee KK?

На Cherokee KK предохранитель M7 в блоке на панели приборов — 20 А, цепь прикуривателя (руководство 2011 года, стр. 118).

Источники

  1. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2015, стр. 707
    цитата
    • стр. 707: 69A — 10 А, красный — переключатель блока отбора мощности (TSBM) — если установлен дизельный двигатель перевод с английского; оригинал: 69A 10 Amp Red – Power Transfer Unit Switch (TSBM) - If Equipped with Diesel Engine
  2. ↑ a b c d e Руководство по эксплуатации Jeep Cherokee, 2017, стр. 399, 405, 409
    цитаты (3)
    • стр. 399: Блок Power Distribution Center расположен в моторном отсеке рядом с аккумуляторной батареей. Этот блок содержит картриджные предохранители, мини-предохранители и реле. Наклейка с обозначением каждого компонента напечатана на внутренней стороне крышки. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery. This center contains cartridge fuses, mini-fuses and relays. A label that identifies each component is printed on t
    • стр. 409: Внутренний блок предохранителей расположен на модуле управления кузовом (BCM) в салоне на левой панели щитка приборов под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the Body Control Module (BCM) in the passenger compartment on the left side dash panel under the instrument panel.
    • стр. 405: 69A 10 А красный – Выключатель блока отбора мощности (TSBM) — при наличии дизельного двигателя перевод с английского; оригинал: 69A 10 Amp Red – Power Transfer Unit Switch (TSBM) – If Equipped With Diesel Engine
  3. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2019, стр. 405
    цитата
    • стр. 405: F17 30 А розовый Вакуумный насос тормозов (только бензиновые двигатели GMET4/V6) перевод с английского; оригинал: F17 30 Amp Pink Brake Vacuum Pump (GAS GMET4/V6 Engines Only)
  4. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2011, стр. 118, 252
    цитата
    • стр. 118: M7 Предохранитель 20 А Желтый Прикуриватель Панель приборов перевод с английского; оригинал: M7 Fuse 20 A Yellow Cigar Lighter Instrument Panel
  5. ↑ a b c d Руководство по эксплуатации Jeep Cherokee, 2020, стр. 213, 217
    цитаты (2)
    • стр. 213: Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей. Этот центр содержит картриджные предохранители, мини-предохранители и реле. Этикетка с обозначением каждого компонента напечатана на внутренней стороне крышки. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery. This center contains cartridge fuses, mini-fuses and relays. A label that identifies each component is printed on t
    • стр. 217: F83 20 А синий / 30 А розовый — блок управления двигателем (бензин), модуль SCU (дизель) перевод с английского; оригинал: F83 20 Amp Blue 30 Amp Pink Engine Controller Module (Gas) SCU Module (Diesel)
  6. ↑ a b c d e Руководство по эксплуатации Jeep Cherokee, 2023, стр. 229, 233, 235
    цитаты (3)
    • стр. 229: Центр распределения мощности расположен в моторном отсеке рядом с аккумуляторной батареей. Он содержит картриджные предохранители, мини-предохранители и реле. Этикетка с обозначением каждого компонента напечатана на внутренней стороне крышки. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery. This center contains cartridge fuses, mini-fuses and relays. A label that identifies each component is printed on t
    • стр. 235: Панель внутренних предохранителей расположена на модуле управления кузовом (BCM) в салоне на левой стороне панели приборной доски под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the Body Control Module (BCM) in the passenger compartment on the left side dash panel under the instrument panel.
    • стр. 233: F75 20 А, жёлтый – Прикуриватель перевод с английского; оригинал: F75 20 Amp Yellow – Cigar Lighter *
  7. ↑ a b c d e f g h i j и ещё 11 Руководство по эксплуатации Jeep Cherokee, 2022, стр. 65, 286, 288, 289, 290, 291, 293, 294, 295
    цитаты (14)
    • стр. 286: Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery.
    • стр. 295: Внутренний блок предохранителей расположен на модуле управления кузовом (BCM) в салоне на левой панели приборной доски под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the Body Control Module (BCM) in the passenger compartment on the left side dash panel under the instrument panel.
    • стр. 294: CB1 — 25 А — сиденье с электроприводом (водитель) перевод с английского; оригинал: CB1 25 Amp Power Seat (Driver)
    • стр. 294: CB2 — 25 А — сиденье с электроприводом (пассажир) перевод с английского; оригинал: CB2 25 Amp Power Seat (Pass)
    • стр. 294: CB3 — 25 А — стеклоподъёмники перевод с английского; оригинал: CB3 25 Amp Power Window
    • стр. 288: F01 — 70 А серый — электроусилитель руля перевод с английского; оригинал: F01 – 70 Amp Gray Electric Power Str
    • стр. 288: F03 — 300 А серый — генератор перевод с английского; оригинал: F03 – 300 Amp Gray Alternator
    • стр. 289: F19 — 40 А зелёный — стартер перевод с английского; оригинал: F19 – 40 Amp Green Starter
    • стр. 290: F39 — 40 А зелёный — вентилятор отопителя (HVAC) перевод с английского; оригинал: F39 – 40 Amp Green HVAC Blower Motor
    • стр. 293: F93 — 40 А зелёный — модуль тормозной системы (BSM) — электродвигатель насоса перевод с английского; оригинал: F93 – 40 Amp Green Brake System Module (BSM) – Pump Motor
    • стр. 293: F96 — 10 А красный — подушка безопасности перевод с английского; оригинал: F96 10 Amp Red – Airbag
    • стр. 291: F60 — 20 А жёлтый — розетка питания — центральная консоль перевод с английского; оригинал: F60 20 Amp Yellow – Power Outlet – Center Console
    • стр. 65: 1 — Предохранитель F81 20A жёлтый, задняя розетка питания (питается от АКБ постоянно) перевод с английского; оригинал: 1 — F81 Fuse 20A Yellow Rear Power Outlet (battery powered at all times)
    • стр. 65: 2 — Предохранитель F91 20A жёлтый, задняя розетка питания (питание при положении выключателя зажигания ON или ACC) перевод с английского; оригинал: 2 — F91 Fuse 20A Yellow Rear Power Outlet (powered when the ignition switch is in the ON or ACC position)
  8. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2021, стр. 326, 333
    цитаты (2)
    • стр. 326: Центр распределения питания расположен в моторном отсеке рядом с аккумуляторной батареей. Этот центр содержит картриджные предохранители, мини-предохранители и реле. Наклейка с обозначением каждого компонента напечатана на внутренней стороне крышки. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery. This center contains cartridge fuses, mini-fuses and relays. A label that identifies each component is printed on t
    • стр. 333: Внутренний блок предохранителей расположен на модуле управления кузовом (BCM) в салоне на левой панели щитка приборов под панелью приборов. перевод с английского; оригинал: The interior fuse panel is located on the Body Control Module (BCM) in the passenger compartment on the left side dash panel under the instrument panel.
  9. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2012, стр. 257
    цитаты (2)
    • стр. 257: Полностью интегрированный блок питания расположен в моторном отсеке рядом с аккумуляторной батареей. перевод с английского; оригинал: The Totally Integrated Power Module is located in the engine compartment near the battery.
    • стр. 257: J11 30 А розовый — блокировка/разблокировка Thatchm (при наличии) перевод с английского; оригинал: J11 30 Amp Pink — Thatchm Lock/Unlock – If Equipped
  10. ↑ a b c d Руководство по эксплуатации Jeep Cherokee, 2018, стр. 383, 387, 390
    цитаты (3)
    • стр. 383: Центр распределения мощности расположен в моторном отсеке рядом с аккумулятором. Он содержит картриджные предохранители, мини-предохранители и реле. Этикетка с обозначением каждого компонента напечатана на внутренней стороне крышки. перевод с английского; оригинал: The Power Distribution Center is located in the engine compartment near the battery. This center contains cartridge fuses, mini-fuses and relays. A label that identifies each component is printed on t
    • стр. 390: Внутренний блок предохранителей расположен на блоке кузовной электроники (BCM) в салоне на левой панели щитка приборов под приборной панелью. перевод с английского; оригинал: The interior fuse panel is located on the Body Control Module (BCM) in the passenger compartment on the left side dash panel under the instrument panel.
    • стр. 387: F69A 10 А красный Выключатель блока отбора мощности (TSBM) — при наличии дизельного двигателя перевод с английского; оригинал: F69A 10 Amp Red Power Transfer Unit Switch (TSBM) – If Equipped With Diesel Engine
  11. ↑ a b c Руководство по эксплуатации Jeep Cherokee, 2026, стр. 208, 217
    цитаты (2)
    • стр. 208: Задний центр распределения питания расположен за декоративной крышкой задней левой боковой панели. Этот центр содержит картриджные предохранители, микропредохранители, реле и автоматические выключатели. перевод с английского; оригинал: The Rear Power Distribution Center is located behind a trim cover of the rear driver’s side quarter panel. This center contains cartridge fuses, micro fuses, relays, and circuit breakers.
    • стр. 217: Центр распределения питания (PDC) расположен в моторном отсеке. Этот центр содержит картриджные предохранители, микро-предохранители, реле и прерыватели цепи. перевод с английского; оригинал: The Power Distribution Center (PDC) is located in the underhood compartment. This center contains cartridge fuses, micro fuses, relays, and circuit breakers.
  12. ↑ a b c d Руководство по эксплуатации Jeep Cherokee, 2016, стр. 731, 733
    цитаты (3)
    • стр. 731: 69A — 10 А, красный — Выключатель блока отбора мощности (TSBM) — если установлен дизельный двигатель перевод с английского; оригинал: 69A 10 Amp Red – Power Transfer Unit Switch (TSBM) - If Equipped With Diesel Engine
    • стр. 731: F69 — 10 А, красный — Выключатель блока отбора мощности (TSBM) / активные жалюзи решётки радиатора (AGS) — если установлен бензиновый двигатель перевод с английского; оригинал: F69 10 Amp Red – Power Transfer Unit Switch (TSBM) / Active Grill Shutter (AGS) - If Equipped With Gas Engine
    • стр. 733: F83 – 20 А, синий — Блок управления двигателем (бензин) перевод с английского; оригинал: F83 – 20 Amp Blue Engine Controller Module (Gas)
  13. ↑ Руководство по эксплуатации Jeep Cherokee, 2014
